Воздушный ТЭН для печи 20 кВт: изготовление на заказ по вашим размерам

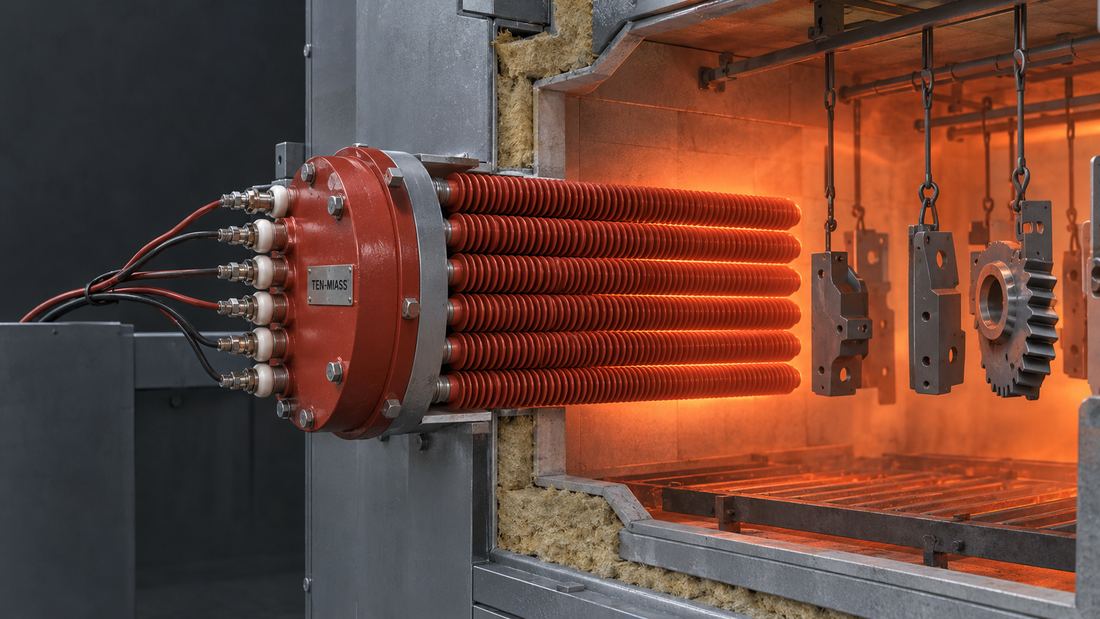

Камера термообработки объёмом 3,5 м³ с садкой 200 кг и выходом на 450°C за 50 минут требует около 20 кВт: блок из 8 оребрённых элементов по 2,5 кВт на общем фланце. Цену такого блока калькулятор не считает, оребрённых элементов в открытом прайсе нет. Присылаете объём камеры, температуру и тип циркуляции воздуха, расчёт мощности и компоновки готовим в день обращения, изготовление 7-10 дней.

Почему 20 кВт на печь не берут готовым с полки

Серийный воздушный нагреватель рассчитан под чужую камеру: другой объём, другую температуру, другую скорость обдува. Поставить такой «на глаз» в термическую печь даёт два исхода. Либо мощности не хватает и цикл нагрева растягивается на час вместо тридцати минут, либо элемент перегружен и сгорает через пару месяцев вместо двух-трёх лет работы.

Для печей на 15-25 кВт разница между расчётной и установленной мощностью в 20% уже заметна на линии: партия деталей не успевает прогреться к концу смены, оператор держит камеру на 10-15 минут дольше нормы на каждый цикл. При сотне циклов в месяц это лишние сутки простоя оборудования.

Расчёт мощности: три слагаемых, не одна цифра

Мощность нагревателя для камеры с воздухом считается не по объёму, а по тепловому балансу: тепло на воздух, тепло на оснастку и потери через стенки за время выхода на режим.

P = (Q_воздух + Q_оснастка + Q_потери) / t

Разберём на конкретной камере: объём 3,5 м³ (1,7×1,4×1,47 м), рабочая температура 450°C, время выхода 50 минут, садка (крепёж, подвесы, корзины) 200 кг стали, изоляция 150 мм минеральной ваты.

• Тепло на воздух: V × ρ × c × ΔT = 3,5 × 0,75 × 1,005 × 430 ≈ 1130 кДж. Плотность воздуха взята усреднённой между холодным (1,2 кг/м³) и нагретым до 450°C (0,45 кг/м³).
• Тепло на оснастку: 200 × 0,5 × 430 = 43 000 кДж. Теплоёмкость стали 0,5 кДж/(кг·К). Эта статья съедает почти 87% всей энергии цикла, пропустить её в расчёте значит сразу ошибиться с мощностью.
• Потери через стенки: площадь камеры 13,9 м², коэффициент теплопередачи для 150 мм минваты ~0,3 Вт/(м²·К). Мощность потерь 13,9 × 0,3 × 430 ≈ 1793 Вт, за 0,83 часа это 5360 кДж.

Сумма: 1130 + 43 000 + 5360 ≈ 49 500 кДж. Делим на время в секундах: 49 500 / (0,83 × 3600) ≈ 16,6 кВт. С запасом 20% на старение изоляции и колебания напряжения в сети получаем почти 20 кВт, отсюда и берётся мощность в заголовке.

Сколько кВт нужно под разный объём камеры

Таблица ориентировочная: при той же температуре 450°C, выходе за 50 минут и пропорциональной массе оснастки. Точные цифры зависят от толщины изоляции и массы садки, их уточняем по чертежу.

Граница между естественной и принудительной циркуляцией проходит в районе 15-18 кВт на одну камеру: выше этой мощности держать равномерный прогрев без вентилятора не получается, у дальней от нагревателя стенки температура отстаёт на 20-30 градусов.

Компоновка блока: почему 8 элементов, а не один на 20 кВт

Один трубчатый элемент на 20 кВт в воздухе физически не вписывается в разумные габариты фланца и перегревается в точках изгиба. Делим мощность на 8 отдельных оребрённых элементов по 2,5 кВт, диаметр трубки 13 мм, активная длина 900 мм, материал AISI 321 (08Х18Н10Т).

Проверка по ваттной нагрузке: площадь активной части одного элемента S = π × 1,3 × 90 ≈ 368 см². Нагрузка q = 2500 / 368 ≈ 6,8 Вт/см². Для движущегося воздуха (обдув вентилятором) допустимый диапазон 5-7 Вт/см², то есть элемент работает у верхней границы нормы, без перегруза.

Рёбра на трубке увеличивают площадь теплообмена в 10-12 раз относительно гладкой поверхности. Реальная температура оболочки из-за этого ниже, чем у гладкой трубки на той же мощности. Поэтому в сборке на 450°C стоит оребрённый элемент, не гладкий.

Все 8 элементов крепятся на одном фланце, подключаются либо в три группы по схеме «звезда» на 380 В для равномерного распределения тока по фазам, либо через блок управления с раздельными зонами, если камера должна греть неравномерно (например активнее у входа).

Оребрение или гладкая труба: решает скорость потока воздуха

Логика простая: чем быстрее воздух срывает тепло с поверхности, тем выше можно поднять мощность на тот же метр трубки. В камере 3,5 м³ без вентилятора блок на 20 кВт пришлось бы растягивать на 2-2,5 метра активной длины, и это уже не вписывается в габариты фланца. С вентилятором и плотным шагом ребра укладываемся в компактный блок на фланце диаметром около 150 мм.

Частая ошибка: копия сгоревшего ТЭНа без пересчёта

Если старый блок стоял 3 года и сгорел, не значит, что нужна точная копия. Чаще оказывается, что вентилятор заменили на более слабый или изоляцию камеры со временем промяло, и реальная мощность потерь выросла. Копия повторит ту же перегрузку. Правильный подход: пересчитать по актуальному состоянию камеры, не ориентироваться на шильдик старого ТЭНа.

Что прислать для расчёта
