Воздушный ТЭН для покрасочной камеры: изготовление на заказ

Почему стандартный ТЭН из магазина не подойдёт?

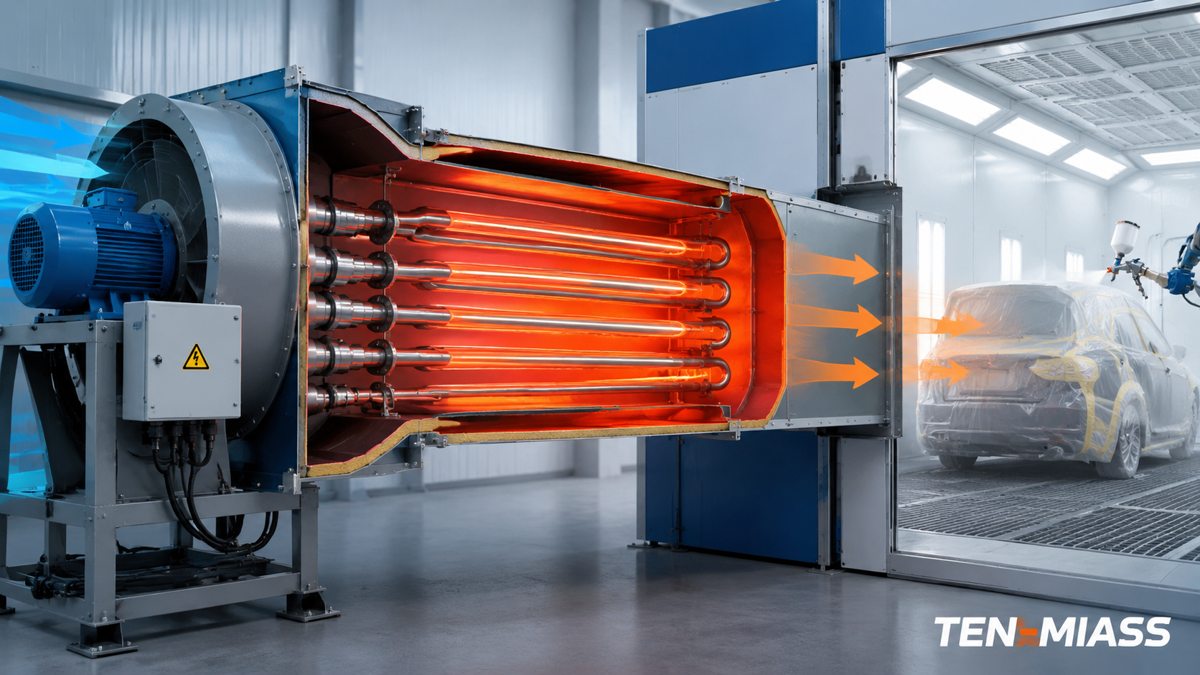

Покрасочная камера — не просто коробка с вентилятором. Нагреватель стоит внутри воздуховода или теплообменного блока с конкретными посадочными размерами: диаметр фланца, резьба, расстояние между крепёжными отверстиями, длина рабочей части. Купить "похожий" ТЭН и подогнать его болгаркой не получится: другая мощность, другое распределение нагрева, другая токовая нагрузка на клемму.

Вторая причина: в покрасочных камерах циркулирует воздух с парами растворителей и ЛКМ. Если нагреватель сделан из углеродистой стали, а режим работы предполагает агрессивную химию или температуру выше 120°C, через два-три сезона оболочка потечёт. Для таких условий нужна нержавеющая сталь AISI 304 или 321.

Зачем нужен ТЭН, если в камере уже есть горелка?

Газовая или дизельная горелка даёт быстрый нагрев, но сложно управляется при точных температурах. Электрические ТЭН точнее поддерживают режим сушки (+/- 2-3°C), не дают продуктов горения и безопаснее в помещении с растворителями. Многие владельцы камер переходят на электрику из-за качества лакокрасочного покрытия: при колебаниях температуры образуется шагрень и апельсиновая корка.

Некоторые используют гибридную схему: горелка поднимает температуру до рабочей, ТЭН держит её на этапе сушки. Это экономичнее, чем греть только электричеством с нуля.

Параметры для подбора воздушного ТЭН

Параметр	Типовые значения	На что влияет
Мощность	3-30 кВт (один ТЭН или блок)	Скорость нагрева, рабочая температура камеры
Напряжение	220 В или 380 В (3 фазы)	Зависит от электросети объекта
Диаметр трубки	10-16 мм	Поверхностная нагрузка, срок службы
Длина рабочей части	По посадочному месту в камере	Равномерность нагрева воздуха
Материал оболочки	Сталь 10 / AISI 304 / AISI 321	Стойкость к парам ЛКМ и температуре
Способ крепления	Фланец, резьба М20-М42, хомут	Совместимость с воздуховодом камеры
Рабочая температура воздуха	60-90°C (ЛКМ), 120-150°C (порошок)	Выбор материала и поверхностной нагрузки

Пример расчёта мощности для камеры 5x5x3 м

Объём камеры: 75 м³. Нагрев с +20°C до +80°C (ΔT = 60°C). Кратность воздухообмена: 40 (типичная для покрасочных камер). Коэффициент запаса: 1,3.

Q = 0,00116 × V × ΔT × n × k
Q = 0,00116 × 75 × 60 × 40 × 1,3
Q ≈ 21,5 кВт

На практике для такой камеры ставят блок из трёх ТЭН по 6-9 кВт каждый. Три отдельных нагревателя удобнее, чем один на 21 кВт: при выходе одного из строя камера продолжает работать на двух.

Для порошкового покрытия (температура 150-200°C) коэффициент запаса берут 1,5, итоговая мощность блока вырастает до 30+ кВт.

Типичная ошибка: ТЭН без обдува

Важно: воздушный ТЭН рассчитан на конкретную скорость воздушного потока. Если включить нагрев раньше вентилятора или поставить ТЭН с расчётной скоростью 5 м/с туда, где реально проходит 2 м/с, трубка перегревается и прогорает за несколько месяцев. Вентилятор должен запускаться первым, нагрев — следом, с задержкой 30-60 секунд.

Рассчитать воздушный ТЭН для вашей камеры

Пришлите чертёж или фото старого нагревателя — ответим за 10 минут

Отправить заявку

Что прислать для расчёта

Фото старого ТЭН (с обеих сторон) или чертёж с размерами
Общая мощность нагревательного блока (кВт) или объём камеры и нужная температура
Напряжение питания: 220 В или 380 В
Материал оболочки, если знаете (или укажите, чем красите — подберём сами)
Способ крепления: фланец, резьба, хомут
Желаемый срок поставки — уточним, возможна ли ускоренная изготовка

Частые вопросы

Какой материал оболочки выбрать для воздушного ТЭН в покрасочной камере?

Для температур до 120°C подходит сталь 10 (углеродистая) — дешевле. Если в камере используются растворители с агрессивными парами или температура достигает 150°C и выше, берите AISI 304 или AISI 321. Коррозия от паров ЛКМ на углеродистой стали появляется за 2-3 сезона.

Сколько кВт нужно для покрасочной камеры 5x5x3 метра?

По формуле: Q = 0,00116 × V × ΔT × кратность × k_запас. Для камеры 75 м³, нагрев с 20°C до 80°C (ΔT=60), кратность воздухообмена 40, запас 1,3 — получаем около 21 кВт. На практике для камер такого объёма ставят блок 15-30 кВт, обычно набирают из нескольких ТЭН по 6-9 кВт каждый.

Можно ли заказать воздушный ТЭН по размерам сломавшегося нагревателя?

Да, именно так и делаем. Пришлите фото старого ТЭН с размерами или чертёж — изготовим точную копию. Если маркировка стёрлась, можно передать физический образец.

Сколько времени занимает изготовление воздушного ТЭН на заказ?

Стандартный срок — 7-14 рабочих дней. Срочные заказы обсуждаем отдельно. Отгружаем через СДЭК или ПЭК по всей России и в Казахстан.

Почему в покрасочной камере перегорают ТЭН, если температура не превышает норму?

Чаще всего виноват не перегрев, а слабый поток воздуха. ТЭН рассчитан на конкретную скорость обдува — при малом расходе воздуха поверхностная нагрузка превышает допустимую, и трубка прогорает. Проверьте, что вентилятор работает до включения нагрева, а не после.

Какой диаметр трубки выбрать для воздушного ТЭН?

Для воздушных ТЭН обычно применяют трубку 10-16 мм. Более тонкая трубка — выше поверхностная нагрузка на единицу длины, но меньше занимает места. Для покрасочных камер с умеренной нагрузкой 12 мм — стандартный выбор.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
