Какой диаметр лучше — 16 или 19 мм при одинаковой мощности?

При одинаковой длине и мощности трубка 16 мм даёт большую линейную нагрузку — больше Вт на метр поверхности, выше температура оболочки. Трубка 19 мм рассеивает тепло мягче, подходит для воды, масла, слабоагрессивных сред. Для воздуха 16 мм обычно достаточно, если нагрузка не превышает 2 Вт/см².

Из какого материала лучше сделать ТЭН длиной 108 см для воды?

Для воды — нержавеющая сталь AISI 304 (08Х18Н10). Сталь 10 (углеродистая) в воде ржавеет через несколько месяцев. Если вода жёсткая или есть агрессивные примеси, рекомендуем 12Х18Н10Т — цельнотянутая трубка без сварного шва.

Какую форму выбрать для ТЭН 108 см?

Прямой ТЭН 108 см — самый простой вариант, подходит для трубчатых нагревательных камер, цилиндрических баков с монтажным отверстием 110 см. Если пространство ограничено, делаем П-образный, U-образный или спиральный — форму подбираем по чертежу или габаритному эскизу.

Что нужно указать при заказе ТЭН с такими параметрами?

Обязательно: диаметр трубки (16 или 19 мм), длина (1080 мм), мощность (380 Вт), напряжение (220 В или 380 В), материал оболочки, форма (прямой / П-образный / другой), тип контактных стержней (М4, М5, М6 или другой). Желательно — среда нагрева (воздух, вода, масло) и рабочая температура.

Какая минимальная партия и сколько ждать?

Минимальная партия — 1 штука. Срок изготовления 7–14 рабочих дней. Доставка по России и Казахстану через СДЭК или ПЭК.

ТЭН диаметр 16–19 мм длина 108 см 380 Вт — подбор и заказ

Q: ТЭН 380 Вт — это на 220 В или 380 В?

Зависит от оборудования. 380 Вт на 220 В — обычный бытовой или однофазный промышленный нагреватель. 380 Вт на 380 В (трёхфазная сеть) — тоже возможно, но при расчёте ток и сечение контактного стержня другие. Уточните напряжение сети при заказе — это обязательный параметр.

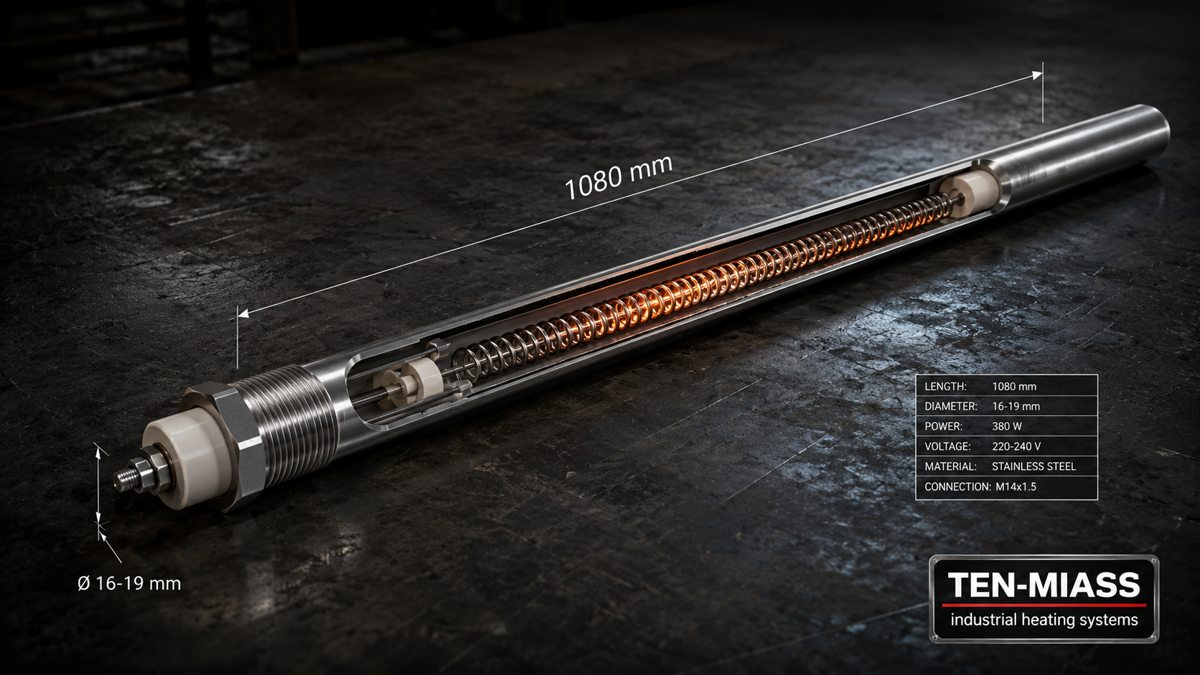

Диаметр 16 или 19 мм, длина 108 см, мощность 380 Вт — параметры, по которым можно однозначно изготовить ТЭН или найти аналог. Разберём, что они означают конструктивно и что нужно уточнить, чтобы изделие встало в оборудование с первого раза.

Что означают эти цифры

Длина 108 см (1080 мм) — это активная часть или габаритная? Важный вопрос. Активная длина — участок, где идёт нагрев. Габаритная включает ещё хвостовики с контактными стержнями, обычно по 30–60 мм с каждой стороны. Если 1080 мм — это активная длина, габарит ТЭНа будет 1140–1200 мм. Если 1080 мм — полный размер, активная длина меньше. Уточните этот момент сразу.

Мощность 380 Вт — относительно небольшая для промышленного нагревателя такой длины. При активной длине 1080 мм линейная нагрузка получается весьма умеренной, что хорошо: меньше нагрузка — дольше служит. Ниже — таблица по обоим диаметрам.

Линейная и поверхностная нагрузка при 380 Вт / 1080 мм

Диаметр трубки	Линейная нагрузка, Вт/м	Площадь пов-сти на 1 м, дм²	Поверхностная нагрузка, Вт/дм²	Рекомендуемая среда
16 мм	352	5,03	~7,0	Воздух, масло, вода (умеренно)
19 мм	352	5,97	~5,9	Вода, масло, пар, воздух

Линейная нагрузка одинакова — мощность и длина те же. Разница в поверхностной: трубка 19 мм рассеивает тепло с большей площади, оболочка холоднее. Для воды это значит меньше накипи. Для воздуха 16 мм при нагрузке 7 Вт/дм² вполне приемлема — порог для воздушных ТЭНов обычно 10–12 Вт/дм².

Напряжение: 220 В или 380 В?

380 Вт при 220 В — рабочий ток около 1,7 А, сопротивление спирали примерно 127 Ом. Контактный стержень М4–М5 справится без перегрева.

380 Вт при 380 В — ток около 1,0 А, сопротивление 361 Ом. Такой ТЭН подключается как одна фаза трёхфазной сети. Конструктивно схожи, но спираль другая. Уточните напряжение питания — оно меняет расчёт спирали. Если в заявке написать только мощность без напряжения, придётся перезванивать.

Материал оболочки

Выбор зависит от среды нагрева:

Сталь 10 (углеродистая) — воздух, масло, сухие камеры. Дешевле нержавейки примерно на 20–30%. В воде ржавеет.
AISI 304 (08Х18Н10) — вода, слабые растворы, пар. Стандартный выбор для жидкостного нагрева.
12Х18Н10Т — цельнотянутая трубка без шва. Для пищевой промышленности или там, где вода с жёсткими примесями. Чуть дороже, но ресурс выше.

Если не знаете среду точно — укажите в заявке. Подберём материал по условиям эксплуатации, это занимает 5 минут в переписке.

Форма ТЭНа

Прямой ТЭН длиной 1080 мм — подходит для нагревательных камер с продольным монтажом, длинных баков с торцевым вводом. Монтаж проще всего.

Если пространство меньше 110 см, делаем П-образный (два параллельных прогона), U-образный или спиральный. Активная длина остаётся той же — 1080 мм, меняется только форма укладки спирали внутри трубки. Мощность при этом не меняется.

Для П-образного с межосевым расстоянием, например, 80 мм габаритная длина будет около 580 мм. Это удобно, если монтажное отверстие во фланце или в стенке бака позволяет такой вынос.

Что указать в заявке

Семь параметров, без которых не посчитать точно:

Диаметр трубки: 16 или 19 мм
Длина: активная (1080 мм) или габаритная
Мощность: 380 Вт
Напряжение: 220 В или 380 В
Материал оболочки (или среда нагрева)
Форма: прямой, П-образный, другой — с эскизом или фото оригинала
Тип контактных стержней: М4, М5, М6, или по образцу

Если есть старый ТЭН — пришлите фото с линейкой. По фото сразу видно форму, хвостовики, диаметр. Это быстрее любого описания.

Заказать ТЭН с нужными параметрами

Минималка 1 штука. Срок 7–14 дней. Доставка по РФ и Казахстану.

Оставить заявку

Частые вопросы

ТЭН 380 Вт — это на 220 В или 380 В?

Зависит от оборудования. 380 Вт на 220 В — однофазный нагреватель. 380 Вт на 380 В — трёхфазная сеть, одна фаза. При расчёте ток и сечение стержня другие. Уточните напряжение сети при заказе.

Какой диаметр лучше при одинаковой мощности?

Трубка 19 мм рассеивает тепло с большей площади, оболочка холоднее. Для воды предпочтительна. Трубка 16 мм компактнее, для воздуха этого достаточно. Если диаметр посадочного гнезда не задан жёстко — уточните среду, подберём.

Из чего сделать для воды?

AISI 304 (08Х18Н10) — стандартный выбор. Сталь 10 в воде ржавеет. Если вода жёсткая или с примесями — 12Х18Н10Т.

Можно ли заказать 1 штуку?

Да. Минимальная партия — 1 штука.
