Почему воздух плохо принимает тепло
Воздух — плохой теплоноситель. Коэффициент теплоотдачи при естественной конвекции составляет всего 5–15 Вт/(м²·К). Для сравнения: вода — 500–8 000 Вт/(м²·К), то есть в сотни раз выше.
Из этого вытекает прямая задача: чтобы передать в воздух приличную мощность, нужно либо очень высокая температура поверхности (плохо — выгорает пыль, разрушается нагреватель), либо большая площадь теплообмена. Оребрение — это и есть увеличение площади.
Формула теплоотдачи простая: Q = α × S × ΔT, где α — коэффициент теплоотдачи, S — площадь поверхности, ΔT — разница температур между поверхностью и воздухом.
Расчёт теплоотдачи: гладкий против оребрённого
Возьмём типовой ТЭН диаметром 10 мм, длиной 1 м. Площадь боковой поверхности трубки: π × 0,01 × 1 = 0,0314 м² = 314 см².
Сначала сравним обе трубки при одинаковой умеренной температуре поверхности 320°С (ΔT = 300°С к воздуху 20°С), α = 10 Вт/(м²·К):
Гладкий: Q = 10 × 0,0314 × 300 ≈ 94 Вт с метра. Это ровно столько, сколько снимает конвекция с холодной трубки — на такой температуре её никто не эксплуатирует.
Теперь возьмём тот же ТЭН, но с оребрением: стальные рёбра высотой 25 мм, шаг 5 мм. Площадь поверхности с учётом рёбер — около 0,5 м² на 1 м длины (в 16 раз больше трубки).
Оребрённый: Q = 10 × 0,5 × 300 = 1 500 Вт с того же метра. При равной температуре поверхности рёбра дают в 15–16 раз больше тепла, потому что во столько же раз больше площадь.
Но гладкую трубку на 320°С никто и не держит. По ГОСТ 13268-88 ваттная нагрузка (удельная поверхностная мощность) для нагрева спокойного воздуха доходит до 3 Вт/см². Для гладкой трубки с поверхностью 314 см² это 314 × 3 ≈ 940 Вт с метра — и поверхность при такой нагрузке выходит на 500–700°С. Оребрённая снимает такой же киловатт при 300–400°С, потому что её ваттная нагрузка падает до 0,2 Вт/см². Смысл рёбер не в том, что тепла больше, а в том, что тот же киловатт уходит при безопасной температуре.
Сравнительная таблица
| Параметр | Гладкий ТЭН | Оребрённый ТЭН |
|---|---|---|
| Площадь поверхности (∅10 мм, 1 м) | ~0,031 м² | 0,4–0,6 м² |
| Мощность с 1 м (ваттная нагрузка по ГОСТ) | ~940 Вт/м (при 500–700°С) | ~1 000 Вт/м (при 300–400°С) |
| Температура поверхности при 1 кВт/м | 500–700°С | 300–400°С |
| Удельная нагрузка (Вт/м²) | ~32 000 Вт/м² | 1 700–2 500 Вт/м² |
| Механизм нагрева воздуха | Преимущественно излучение | Конвекция + излучение |
| Чувствительность к загрязнению | Низкая | Высокая (пыль в рёбрах) |
| Цена изготовления | Ниже | Выше на 30–60% |
Температура поверхности: почему это важно
Если вы ставите гладкий ТЭН мощностью 1 кВт/м в воздушный поток, удельная нагрузка на поверхность составляет около 32 000 Вт/м². При α = 10 Вт/(м²·К) это требует ΔT = 3 200°С — физически невозможно при такой температуре воздуха. На практике поверхность трубки раскаляется до 500–700°С, тепло уходит преимущественно через инфракрасное излучение, а не через конвекцию.
У оребрённого ТЭН при тех же 1 кВт/м площадь поверхности — 0,5 м². Нагрузка: 1 000 / 0,5 = 2 000 Вт/м². При α = 10 это ΔT = 200°С. Поверхность трубки — 220°С при воздухе 20°С. Нагреватель не перегревается, нет пиролиза пыли, нет угара.
Где применяют оребрённые ТЭН
Оребрённые ТЭН стоят там, где нужен именно конвективный нагрев воздуха:

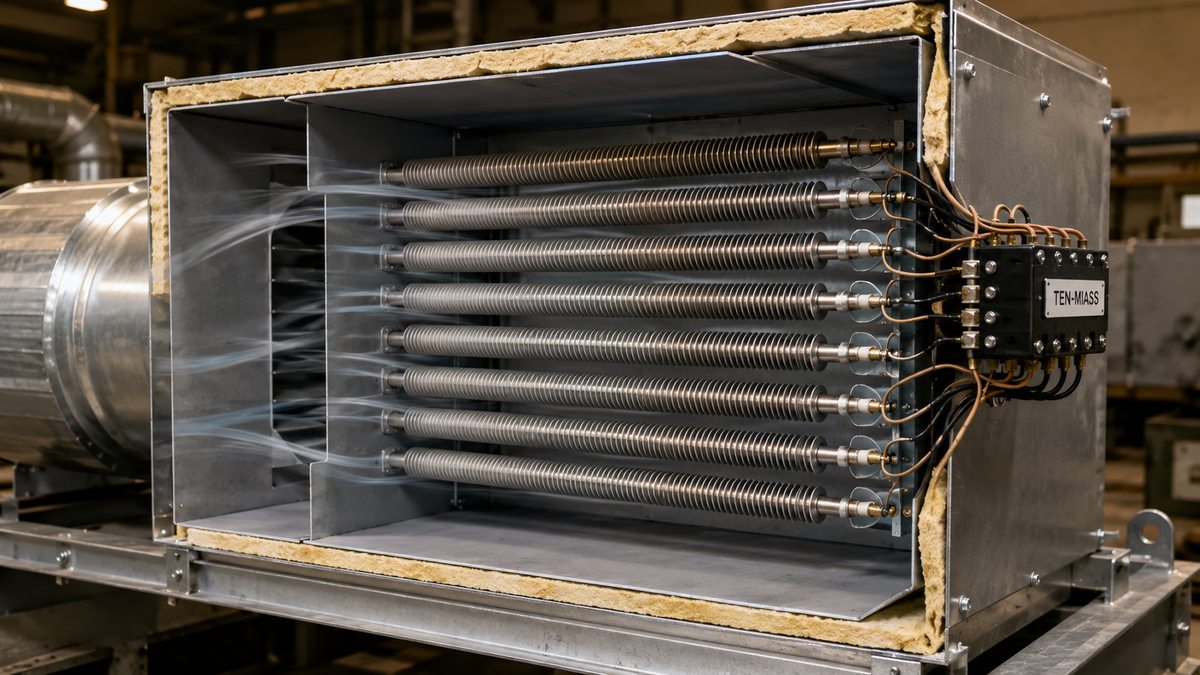

- Калориферы приточной вентиляции — нагрев приточного воздуха до 20–50°С перед подачей в помещение. Здесь принудительный обдув, α возрастает до 50–150 Вт/(м²·К), теплоотдача с оребрением ещё выше.
- Тепловые завесы — защита дверных проёмов от холода. Нагреватель + вентилятор, компактность важна, оребрение позволяет уместить нужную мощность в малый объём.
- Воздухонагреватели и конвекторы — обогрев цехов, складов, гаражей.
- Сушильные камеры с принудительной циркуляцией — равномерный нагрев воздуха внутри камеры.
- Агрегаты горячего воздуха (АГВ) для животноводческих и птицеводческих помещений.
Где оребрение мешает: случаи для гладкого ТЭН
Гладкий ТЭН в воздушной среде — не ошибка, а осознанный выбор в трёх ситуациях:
Инфракрасный нагрев
ИК-панели и промышленные ИК-обогреватели работают именно на излучении. Объект нагревается напрямую, не через воздух. Здесь высокая температура поверхности — цель, а не недостаток. Гладкая трубка излучает в 2π стерадиан без экранирования рёбрами.
Запылённые и загрязнённые среды
Высокотемпературные печи
В печах с рабочей температурой от 600–700°С и выше нагрев идёт через излучение. Конвекция там второстепенна, а алюминиевые рёбра просто сгорят, стальные — окислятся за считанные месяцы. Гладкий ТЭН из жаростойкой стали здесь надёжнее.
Материалы рёбер и температурные ограничения
| Материал рёбер | Макс. температура | Типичное применение |
|---|---|---|
| Алюминий | до 250°С | Бытовые конвекторы, тепловые завесы малой мощности |
| Оцинкованная сталь | до 200°С | Вентиляционные калориферы, невысокие температуры |
| Сталь (углеродистая) | до 600°С | Промышленные калориферы, сушильные камеры |
| Нержавеющая сталь | до 800°С | Агрессивные среды, влажный воздух, химические производства |
Алюминий — самый теплопроводный из доступных материалов (237 Вт/(м·К) против 50 у стали), поэтому при равном шаге рёбер алюминиевое оребрение отводит тепло чуть лучше. Но его ограничение по температуре (250°С) делает выбор очевидным: при поверхностях выше 200°С — только сталь или нержавейка.
Шаг и высота рёбер: как они влияют на теплоотдачу
Между рёбрами должен проходить воздух. Слишком частый шаг (менее 3 мм) — воздух не протекает между рёбрами, образуется застойная зона, эффективная теплоотдача падает. Слишком редкий (более 10 мм) — площадь маленькая, нет смысла в оребрении.
Практический диапазон: шаг 4–7 мм, высота ребра 20–35 мм. При принудительном обдуве скоростью 3–8 м/с шаг можно уменьшать до 3 мм — воздух успевает омывать каждое ребро.
Высота ребра даёт площадь, но длинное ребро имеет температурный градиент: у основания — температура трубки, на конце — ближе к температуре воздуха. КПД ребра (эффективность) считают через гиперболические функции, но упрощённо: при высоте 25 мм и стальном ребре КПД около 85–90%. При алюминии — 92–95% за счёт лучшей теплопроводности.
Чистка оребрённых ТЭН: регламент
Оребрение забивается. Это не проблема конструкции — это физика: узкие щели между рёбрами задерживают пыль, волокна, масляный туман. Правило простое:
- Чистые помещения (офисы, бытовые помещения) — продувка сжатым воздухом раз в 1–2 года.
- Производственные цехи с умеренной запылённостью — раз в 3–6 месяцев.
- Деревообработка, текстиль, зернопереработка — раз в 1–3 месяца или переход на больший шаг рёбер.
Признак, что пора чистить: температура на выходе из калорифера упала при той же мощности. Нагреватель не стал хуже — просто теплу некуда деваться, поверхность трубки перегревается, срок службы сокращается.
Как заказать ТЭН с нужными параметрами
В ТЭН-Миасс производим оребрённые и гладкие ТЭН по чертежам или по техзаданию. Для оребрённого ТЭН нужно указать:
- Диаметр трубки (∅10, ∅12, ∅16 мм — стандарты)
- Длина нагревательной части
- Мощность или удельная нагрузка
- Напряжение (220 В, 380 В, трёхфазное)
- Материал трубки и рёбер (сталь, нержавейка, алюминий)
- Шаг и высота рёбер (или рабочая температура воздуха — подберём сами)
- Тип концов (резьба, фланец, под сварку)
Минимальная партия — 1 штука. Срок изготовления — 7–14 рабочих дней. Доставка по всей России.
Изготовим оребрённый или гладкий ТЭН под ваши параметры от 1 штуки.
ОСТАВИТЬ ЗАЯВКУ →
Часто задаваемые вопросы
В чём разница между оребрённым и гладким ТЭНом для воздуха?
Гладкий ТЭН — это стандартная металлическая трубка без дополнительных элементов. Оребрённый ТЭН имеет металлические рёбра (пластины), навитые на трубку с шагом 3–8 мм и высотой 20–40 мм. Рёбра увеличивают площадь поверхности теплообмена в 5–15 раз, что кратно повышает теплоотдачу в воздух.
Оребрённый ТЭН эффективнее гладкого при нагреве воздуха?
Да, для конвективного нагрева воздуха. Обе трубки можно нагрузить примерно на киловатт с метра, но гладкая при этом раскаляется до 500–700°С, а оребрённая держит 300–400°С. При равной температуре поверхности рёбра снимают в 15 раз больше тепла за счёт большей площади. Практический выигрыш оребрения — тот же киловатт при заметно более низкой температуре, меньше перегрева и дольше срок службы.
Когда стоит выбрать гладкий ТЭН вместо оребрённого?
Гладкий ТЭН выбирают в трёх случаях: нагрев через инфракрасное излучение, а не конвекцию (ИК-панели, промышленные ИК-обогреватели); среда с высокой запылённостью или загрязнениями, где рёбра быстро забиваются; высокотемпературные печи (600–700°С и выше), где оребрение просто сгорит или окислится.
Из какого материала делают рёбра оребрённого ТЭН?
Три основных материала: алюминий (до 250°С, лучшая теплопроводность, лёгкий), оцинкованная сталь (до 200°С), углеродистая сталь (до 600°С — универсальна для промышленных калориферов). Для агрессивных или влажных сред применяют нержавеющие рёбра (до 800°С).
Как часто нужно чистить оребрённый ТЭН?
Зависит от среды. В чистых помещениях — продувка сжатым воздухом раз в 1–2 года. В запылённых цехах (деревообработка, текстиль, металлопрокат) — раз в 1–3 месяца. Забитые рёбра снижают теплоотдачу и ведут к перегреву трубки: нагреватель работает на той же мощности, но меньше тепла уходит в воздух.
