U-образный ТЭН 1 кВт 220 В из нержавейки: подбор параметров, цена и сроки
U-образный ТЭН 1 кВт 220 В при диаметре трубки 13 мм и активной длине от 600 мм держит ваттную нагрузку около 4 Вт/см², это норма для стоячей воды в баке по ГОСТ 13268-88 (3-5 Вт/см²). Сопротивление исправного нагревателя 46-54 Ом, оболочка для воды: нержавейка AISI 304. Цена «норма» от 2930 ₽ при партии от 10 шт., срок изготовления 7-14 рабочих дней.

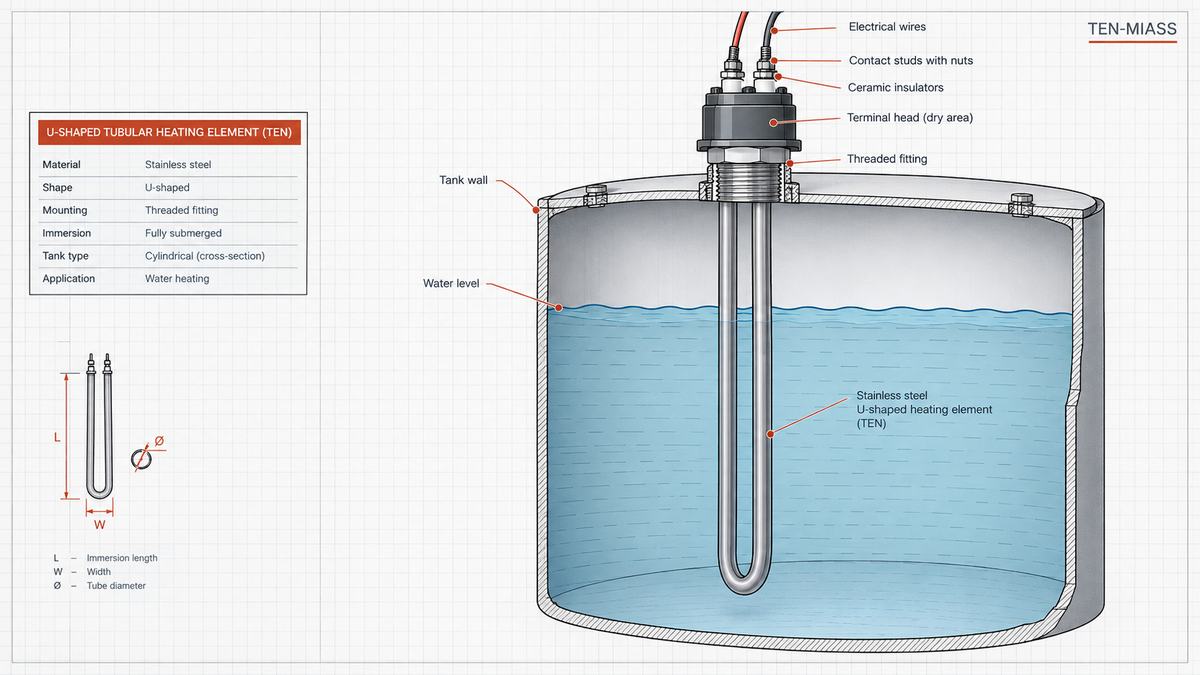

U-образный ТЭН в разрезе бака: оба колена трубки под водой, клеммная головка и контакты снаружи, на сухой стороне.
Зачем вообще гнуть ТЭН в букву U
Посадочное место на баке почти всегда круглое и небольшое: штуцер на 1/2 дюйма, 3/4 дюйма, реже фланец 50-70 мм. Прямая трубка длиной 600 мм в такой проём не пролезет при всём желании. U-образная форма решает это буквально: ту же активную длину сгибают пополам, и в проём уходят уже два колена по 280-300 мм вместо одной прямой трубки.
Второй повод: механический. У длинной прямой трубки при вертикальной установке большой рычаг на месте изгиба у фланца, она «гуляет» от вибрации насоса или циркуляции. У U-образной формы оба конца закреплены в одной голове, конструкция жёстче.
Как понять, что нужен именно U-образный, а не прямой или L-образный
| Признак | Причина | Что менять в заявке |
|---|---|---|
| Старый ТЭН был U-образным, новый взяли прямой, не входит | Посадочный проём рассчитан на два колена, не на один длинный стержень | Указать форму «U-образный» явно, не полагаться на мощность как единственный параметр |
| Расстояние между концами ТЭНа у старого образца 60-80 мм, у присланного чертежа другое | Шаг гибки: не фиксированный размер, задаётся при каждом заказе отдельно | Прислать замер расстояния между осями колен или фото с линейкой |
| Сопротивление мультиметром показывает меньше 46 или больше 54 Ом | Частичное замыкание витков либо выгорание нити/контакта, за пределами допуска ГОСТ 13268-88 | Не перематывать, заказывать новый нагреватель на замену |
| Трубка 13 мм физически не проходит в старый штуцер | Разные производители держат разный номинальный диаметр трубки под одну и ту же резьбу | Указать диаметр резьбы и диаметр отверстия штуцера, а не только диаметр трубки |
| В баке жёсткая вода или моющий раствор, старый ТЭН покрылся накипью и прогорел за год | Углеродистая сталь корродирует от накипи и перепадов нагрева, нержавейка держит дольше | Заказывать оболочку AISI 304 вместо чёрной стали 10, даже если дороже |
Пример расчёта: сколько ватт нужно баку на 20 литров
Типичная заявка: «бак на 20 литров, холодная вода 15 °C, нужно догнать до 60 °C за час». Считается по формуле нагрева воды:
P = 0,00116 × 20 л × (60 − 15) °C / 1 ч
P = 0,00116 × 20 × 45 / 1
P = 1,044 кВт
Получилось 1,044 кВт. С учётом тепловых потерь через стенки бака и запаса на остывание воды при простое это ровно типоразмер 1 кВт. Если взять ТЭН впритык без запаса, время нагрева растянется, а при зимней эксплуатации на улице бак может не успевать держать температуру.
Диаметр бака в этом примере 150 мм, прямая трубка 600 мм в такое горло не войдёт даже наискось. Отсюда и решение: гнуть в U с коленами по 280 мм и шагом между осями 45-50 мм, чтобы обе трубки свободно разместились внутри штуцера на 1 1/4 дюйма.
Сопротивление и ваттная нагрузка: две разные проверки
Сопротивление показывает, исправен ли нагреватель. Ваттная нагрузка показывает, не перегружена ли оболочка конструктивно. Для 1 кВт при 220 В сопротивление холодного ТЭНа 48,4 Ом (R = U²/P = 220² / 1000). ГОСТ 13268-88 нормирует допуск по мощности +5/−10 %, отсюда коридор сопротивления 46,1-53,8 Ом несимметричный, потому что несимметричен сам допуск.
Ваттная нагрузка q = P / (π·d·L) показывает, сколько ватт снимается с квадратного сантиметра оболочки. При d = 13 мм и активной длине 600 мм площадь нагрева около 245 см², q ≈ 4,1 Вт/см². Для стоячей воды в баке норма 3-5 Вт/см², значит запас по перегреву оболочки есть, трубка не будет работать на пределе.
Материал оболочки: почему по умолчанию AISI 304
Для воды и пара базовый материал: нержавеющая сталь AISI 304 (08Х18Н10). Она не ржавеет от воды и пара при обычном составе воды, выдерживает нагрев оболочки до 700-750 °C. Углеродистую сталь 10 ставят только в сухих средах: воздух, масло без воды. Для агрессивной химии или пищевого производства с кислой средой берут 08Х18Н10Т (AISI 321): она устойчивее к межкристаллитной коррозии при частых циклах нагрева-охлаждения.
Для обычного бака с водопроводной или скважинной водой переплачивать за 321 нет смысла, 304 держит такие условия без проблем на годы.
Что прислать, чтобы расчёт был точным
Перед заказом сфотографируйте или замерьте:
- Диаметр и шаг резьбы штуцера (или диаметр отверстия под фланец)
- Расстояние между осями колен U, шаг гибки, замерить штангенциркулем у старого ТЭНа
- Длину колен от головы до дна, то есть глубину погружения
- Объём бака в литрах и диапазон температур нагрева (с какой до какой)
- Среда: вода стоячая или проточная, есть ли примеси, накипь, химия
- Напряжение сети: 220 В однофазное или 380 В
Фото старого ТЭНа крупным планом с линейкой рядом закрывает половину этих вопросов сразу. Сверяем по картинке и уточняем недостающее в переписке.
Нужен U-образный ТЭН 1 кВт под конкретный бак?
Сделаем по вашим размерам, шагу гибки и штуцеру. От 1 шт., нержавейка AISI 304, доставка 7-14 дней.
Оформить заказЧастые вопросы
Смежные темы: сопротивление ТЭНа 1 кВт на 220 В подробно, ГОСТ 13268-88 простыми словами, прямой или U-образный ТЭН: что выбрать, AISI 304 vs 321 vs 316: какую нержавейку для какой среды.
