Прямой или U-образный ТЭН: что выбрать для промышленного нагрева

Обе формы — это трубчатые электронагреватели по ГОСТ 13268-88 с одинаковой внутренней начинкой: нихромовая спираль в магнезитовой засыпке (периклаз), наружная оболочка из стали 10 или нержавейки. Разница — в геометрии, которая определяет, как нагреватель впишется в конструкцию и какая плотность мощности получится на поверхности. Для инженера, заказывающего ТЭН под задачу, форма — не эстетика, а технический параметр. Рассмотрим, в каких случаях рациональнее прямой, а в каких — U-образный.

Конструкция: что общего, что различается

Прямой ТЭН — это трубка без изгибов, выводы могут быть с одной или двух сторон. U-образный — трубка, согнутая на 180°, оба вывода выходят с одной стороны. Такая геометрия позволяет увеличить рабочую длину трубки в том же посадочном габарите: при длине корпуса 600 мм развёрнутая длина U-элемента составляет около 1100–1150 мм с учётом радиуса гиба. Площадь теплоотдачи почти удваивается.

Внутри обоих типов — спираль в засыпке периклазом, оболочка из стали 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара, цельнотянутая труба 12Х18Н10Т для пищевых и агрессивных сред. Диаметр оболочки — от 4 до 32 мм, длина — от 30 до 6000 мм. Производитель изготавливает и прямые, и U-образные ТЭНы под чертёж заказчика, партия от 1 шт.

Когда выигрывает прямой ТЭН

Прямой элемент — базовая форма. Он проще в изготовлении, дешевле при равной мощности и легче всего вписывается в канал, трубу или паз.

• Нет ограничений по длине: можно разместить трубку по прямой в калорифере, воздуховоде, технологическом канале.
• Минимальное аэродинамическое или гидравлическое сопротивление потоку среды.
• Проще контролировать плотность мощности: при хорошем обдуве допустимо до 4–6 Вт/см² для воздуха.

Пример: калориферная установка сушильной камеры. ТЭНы ставятся в шахматном порядке, обдуваются воздухом со скоростью 3–5 м/с. Прямые элементы из стали 10 обеспечивают рабочий нагрев до 300 °C. Спираль распределена равномерно, нет зон перегиба, где возрастает напряжение в оболочке.

Также прямой ТЭН удобен для патронного исполнения: вставляется в отверстие в массивном металлическом блоке — например, в плите термопластавтомата или пресс-форме.

Когда выигрывает U-образный ТЭН

U-образный помогает, когда габарит по длине ограничен, а нужная мощность больше. Сгибая трубку, вы получаете вдвое большую площадь теплоотдачи в том же баке или шкафу. Это снижает удельную нагрузку на поверхность — критично для вязких сред.

Для масла плотность мощности не должна превышать 1,5–2 Вт/см², иначе начинается коксование. Чтобы разместить 15 кВт в ёмкости высотой 800 мм, прямой элемент пришлось бы делать очень длинным или ставить несколько штук. U-образный с той же длиной корпуса даёт необходимую площадь при допустимой нагрузке.

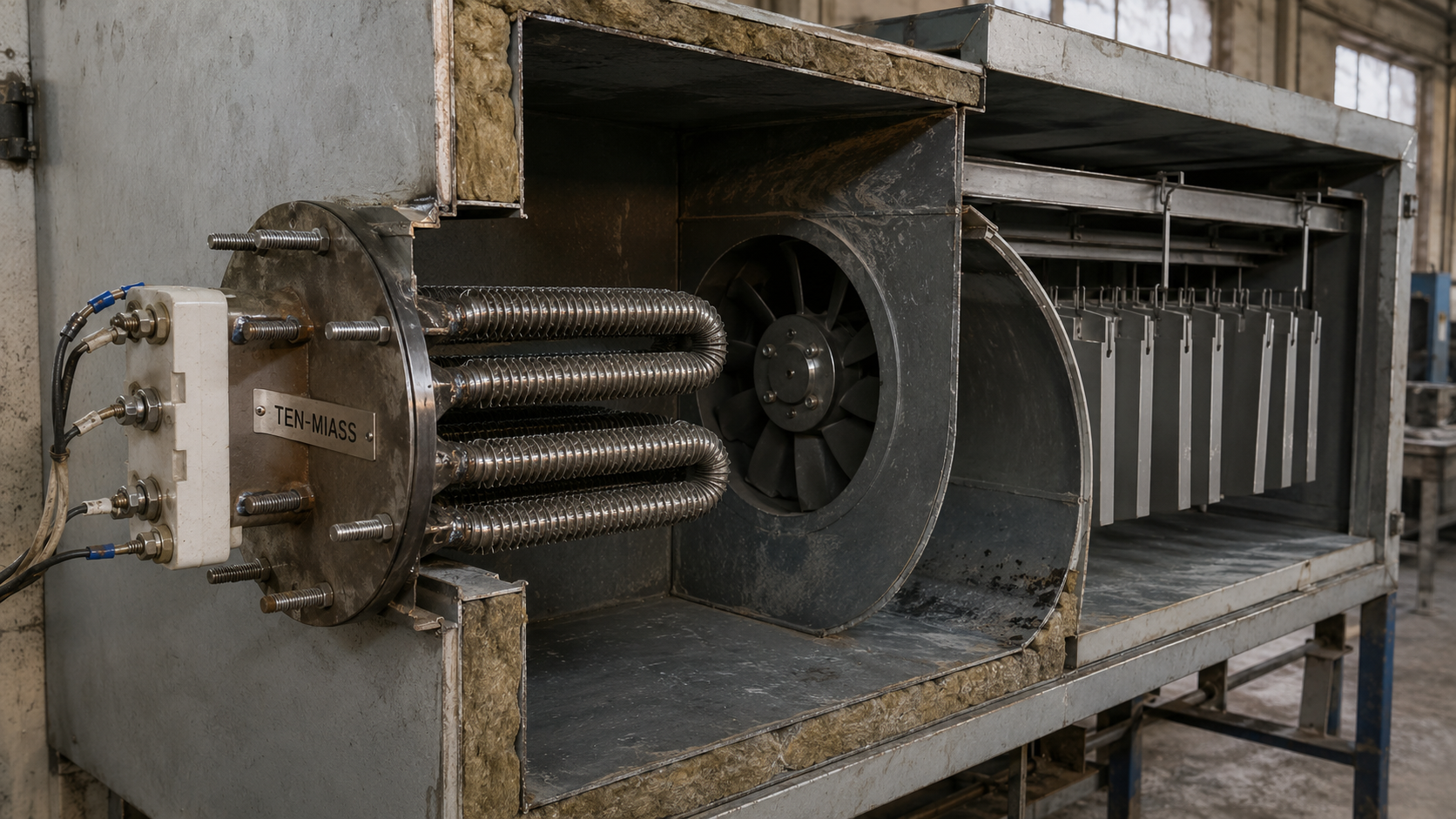

Блок-ТЭНы из нескольких петель почти всегда компонуются из U-образных элементов: выводы всех трубок направлены в одну сторону, что упрощает герметизацию фланца. Резьба фланца — из группы крупных: G1.5", G2", G3" или M48×2, M56×2, M64×3. Мелкий штуцер G1/2 для многопетельного блока физически невозможен.

U-образный элемент даёт больше свободы при компановке промышленного оборудования: экструдеров, термопластавтоматов, прессов вулканизации. Он позволяет обойти препятствие и подвести нагрев к зоне с ограниченным вылетом.

Сравнение в таблице

Как рассчитать сопротивление и не ошибиться с подключением

Сопротивление одноэлементного ТЭНа определяется по формуле R = U² / P. Для трёхфазной сети 380 В важна схема включения. При соединении «звезда» на каждый элемент приходит фазное напряжение 220 В (380 / √3), поэтому сопротивление элемента: R = 220² / P_элемента. Пример: элемент 3 кВт → R = 220² / 3000 ≈ 16,1 Ом. При соединении «треугольник» на элемент подаётся линейное напряжение 380 В: R = 380² / P_элемента, для 3 кВт — ≈ 48,1 Ом. Не спутайте схемы: от них зависит сопротивление и нагрузка на кабель.

Практический пример подбора формы. Требуется нагреть масло в ванне объёмом 1,5 м³ с 20 до 90 °C за 2 часа. Необходимая мощность — около 30 кВт. Высота ванны — 600 мм. Прямые ТЭНы длиной 600 мм дают нужную мощность при плотности 3 Вт/см² — для масла это риск перегрева и коксования. Четыре U-образных элемента с развёрнутой длиной 1100 мм, смонтированные в общем фланце, снижают плотность до 1,8 Вт/см². Масло не коксуется, срок службы увеличивается.

Было: заказали прямые ТЭНы, через полгода дважды заменили из-за перегорания. Стало: перешли на U-образные той же суммарной мощности, изменили компоновку, отказы прекратились.

Ограничения U-образной формы

Радиус изгиба не может быть меньше двух-трёх диаметров трубки. Это значит, что U-образный ТЭН требует дополнительного места на петлю. При тесной компоновке или в узком канале это может стать решающим фактором.

На изгибе трубы чаще образуются отложения, если среда склонна к накипи или взвесям. В гальванических ваннах с плотным раствором или в жёсткой воде для подпитки котла иногда разумнее поставить прямые электронагреватели или применять U-образные с увеличенным шагом и контролем температуры поверхности.

Форму выбирают исходя из имеющегося пространства, требуемой плотности мощности и условий эксплуатации. Сообщите технологу ограничения: размеры, среду, рабочую температуру, схему подключения. Он рассчитает оптимальную геометрию нагревателя и материал оболочки под вашу задачу.

Пришлите чертёж или фотографию старого нагревателя — специалист ТЭН-Миасс рассчитает мощность и предложит форму, которая прослужит дольше серийного аналога.
