Коротко: что прислать
Фото сгоревшего ТЭН рядом с рулеткой + диаметр трубки + мощность/напряжение с шильдика оборудования. Этого хватает для расчёта. Изготовление от 1 штуки, срок 7–14 рабочих дней, отправляем по РФ и в Казахстан.
Немецкий промышленный котёл, сгорел нагреватель. Запчасть из Германии: три недели и 12 000 рублей доставки. А ТЭН там обычный трубчатый, 316 мм длиной, диаметр 10 мм, мощность 1,5 кВт. Мы сделали его за 8 рабочих дней и отправили транспортной. Такие истории повторяются каждую неделю. Дефицит не в изделии, а в правильно снятых размерах.

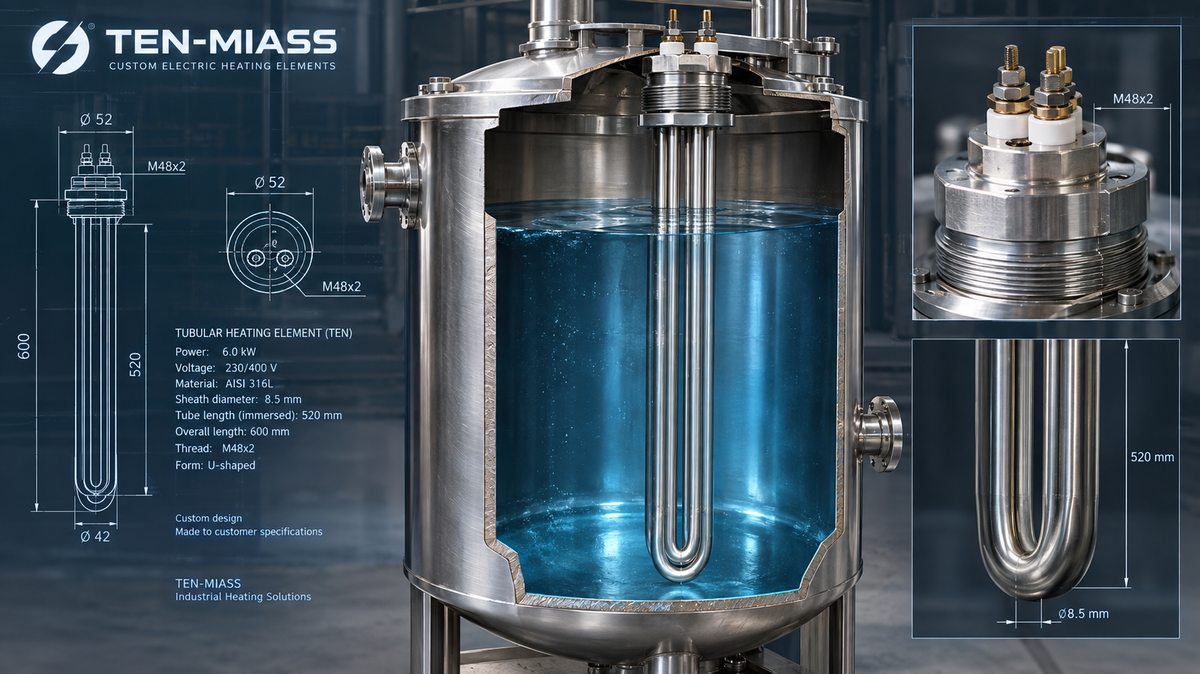

Пять размеров, без которых не обойтись
Трубчатый электронагреватель по размеру заказчика требует пяти точных замеров. Не «примерно 600», а конкретных цифр. Ошибка в 2 мм по диаметру превращает плотную посадку в болтанку.
| Что снять | Зачем нужно | Где смотреть / чем мерять |
|---|---|---|
| Полная длина трубки | Определяет посадочное место, длину развёртки для гнутых форм | Линейка или рулетка по оси трубки |
| Диаметр трубки | Стандартный ряд: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 мм | Штангенциркуль. Не рулетка. |
| Длина активной зоны | Горячая часть трубки. Холодные концы 10–20 мм не греют | От начала нагревательной спирали до конца. Если не знаете — по длине гильзы |
| Тип и размер концов | Резьба, хвостовик, фланец — посадка в корпус оборудования | Резьбомер или штангенциркуль по наружному диаметру резьбы (М12, М14, М16, М18, М22) |
| Мощность и напряжение | Основа расчёта сопротивления спирали | Шильдик оборудования или шильдик на самом ТЭН. Если нет — опишите задачу нагрева |
Шестой параметр, если ТЭН гнутый: расстояние между осями трубок (для U) или угол изгиба и радиус. Проще всего обвести на бумаге и прислать фото.
Материал оболочки: четыре варианта под четыре среды
Размеры без материала дают половину картины. Нагреватель, рассчитанный на воду, сгорит в паровой среде за месяц.
Если не знаете, что в баке, опишите: питьевая вода, техническая, масло, антифриз, щелочь. Подберём сами. AISI 321 дороже 304 примерно на 15%, но держит нитриды и хлориды, которые за полгода съедают стандартную нержавейку.
Пример расчёта: как соотносятся размер и мощность
На 450 мм активной длины, диаметр 12 мм, вода. Площадь поверхности нагрева: 3,14 x 12 x 450 = 16 956 мм², это 169,6 см². Допустимая удельная нагрузка для воды: 6–8 Вт/см². Максимум мощности на этой трубке: около 1,35 кВт. Если нужно 2 кВт, надо либо увеличить длину до 700 мм, либо диаметр до 16 мм. Это не каприз конструктора, а физика: перегрузка поверхности кипятит воду локально, осаждает накипь и пережигает спираль.
Удельная нагрузка по средам:
- Вода с циркуляцией: 6–8 Вт/см²
- Масло: 2,5–3 Вт/см²
- Воздух с обдувом: 4–5 Вт/см²
- Воздух без обдува: 1–1,5 Вт/см²
- Пар: 5–6 Вт/см²
ГОСТ-коридор сопротивления: проверка готового ТЭН
ГОСТ 13268-88 допускает отклонение мощности +5% / -10%. Проверить мультиметром просто: измеряйте сопротивление в холодном состоянии и сравнивайте с расчётом по формуле R = U²/P.
| Мощность, кВт | Напряжение, В | Расчётное R, Ом | Допустимый коридор, Ом |
|---|---|---|---|
| 1 | 220 | 48,4 | 46,1–53,8 |
| 2 | 220 | 24,2 | 23,1–26,9 |
| 3 | 220 | 16,1 | 15,4–17,9 |
| 1,5 | 220 | 32,3 | 30,7–35,8 |
| 4 | 380 | 36,1 | 34,4–40,1 |
Если мультиметр показывает ноль или бесконечность, спираль оборвана или замкнута на оболочку. Такой ТЭН не ремонтируют, делают новый.
Чек-лист: что прислать для расчёта
- Фото сгоревшего ТЭН рядом с линейкой или рулеткой (желательно 2–3 ракурса)
- Полная длина трубки в мм
- Диаметр трубки (штангенциркулем)
- Длина активной зоны или глубина гильзы
- Мощность и напряжение (с шильдика или по условиям нагрева)
- Среда нагрева (вода, масло, воздух, пар, другое)
- Тип концов (резьба М__, фланец, хвостовик)
- Форма (прямой, U-образный, W-образный, спиральный)
- Материал, если знаете (AISI 304/321, сталь 10 или «подберите сами»)
Если сгоревший ТЭН не снять с оборудования, достаточно замерить посадочное отверстие, глубину гильзы и прислать фото шильдика агрегата. Остальное рассчитаем по условиям нагрева.
Подробнее о технических параметрах трубчатых нагревателей: каталог ТЭН на ten-miass.ru. Если ТЭН нестандартной длины, читайте отдельный разбор: ТЭН нестандартной длины.
Нужен ТЭН под вашу задачу?
Пришлите фото и размеры. Расчёт мощности и материала за 1 день, изготовление от 1 штуки.
Часто задаваемые вопросы
Что минимально нужно прислать, чтобы заказать ТЭН по размерам?
Достаточно трёх данных: полная длина трубки, её диаметр и мощность с напряжением (или хотя бы условия нагрева). Фото рядом с рулеткой ускоряет расчёт на день и снимает большинство вопросов.
Можно ли сделать ТЭН, если у меня только сгоревший образец без шильдика?
Да. Снимите со сгоревшего образца полную длину, диаметр трубки и тип крепежа. Мощность рассчитаем по вашей задаче: среда нагрева, объём, время. Шильдик не обязателен.
Сколько времени занимает изготовление ТЭН по чертежу?
Стандартный прямой или U-образный ТЭН: 7–10 рабочих дней. Сложные формы с фланцем или гибким выводом: до 14 рабочих дней. Срочный заказ с доплатой: 2–3 дня при наличии трубки нужного диаметра.
Какой минимальный заказ?
Одна штука. Мы работаем со штучными заказами. Партионные заказы от 50 шт идут с отдельным обсуждением цены и срока.
Как проверить готовый ТЭН на соответствие мощности?
Мультиметром замерьте сопротивление между контактами в холодном состоянии и сравните с расчётом: R = U²/P. Для 1 кВт 220 В допустимый диапазон: 46,1–53,8 Ом. Для 2 кВт 220 В: 23,1–26,9 Ом. Это ГОСТ 13268-88 с допуском +5%/-10%.
Из каких материалов делаете оболочку ТЭН?
Для воды и слабых растворов: нержавейка AISI 304. Для агрессивных сред, пара, перекиси: AISI 321 (это наш стандарт по умолчанию). Для масла и воздуха: сталь 10. Для пищевых производств: AISI 321.
Делаете ли вы ТЭН U-образной и W-образной формы?
Да. U-образный, когда оба вывода должны выходить с одной стороны (баки, водонагреватели). W-образный (три параллельных колена) для монтажа в ограниченное пространство. Также изготавливаем спиральные ТЭН для патронных нагревателей.
