Немецкий сушильный шкаф Binder, итальянский пресс Sacmi, финский котёл Hoval — у всех трёх ТЭН с длиной в дюймах. 18" это 457 мм, 36" — 914 мм. Ни одна из этих цифр не входит в стандартный метрический ряд российских заводов. Если на складе лежит ТЭН на 900 мм и на 1000 мм, нужный вам 914 мм туда не влезет.
Именно поэтому к нам приходят с задачей «сделайте точно такой же, только 914 мм» — без чертежей, иногда только с гнутым оригиналом. Разберём, как рассчитать параметры и что именно нужно сообщить при заказе.
Почему стандартный ряд не подходит
Российские заводы ориентируются на ГОСТ 13268-88. В нём зафиксированы типовые длины и допуск мощности: +5% / −10%. Длины в документе метрические, шаг обычно 50–100 мм. Зарубежные производители работают иначе: базовый шаг — 1 дюйм (25,4 мм), распространённые типоразмеры — 18", 24", 36", 48".
Разница небольшая на бумаге, но критичная при монтаже: ТЭН на 900 мм не сядет в гнездо под 914 мм, фланец не совпадёт, штуцер не закрутится. Нужна именно та длина.
Вторая причина нестандарта — самодельное или специализированное оборудование: промышленные ванны для гальваники, опытные стенды, единичные пресс-формы. Там размеры исходят из конструкции, а не из каталога.
Из чего складывается длина ТЭН

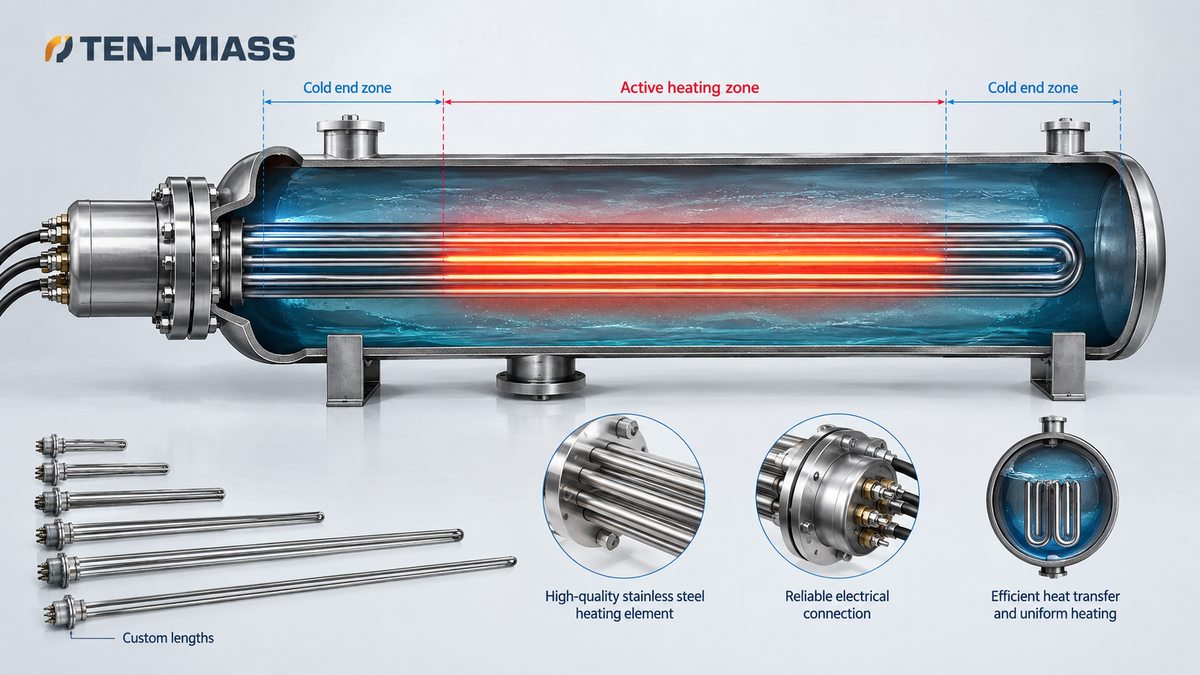

Трубчатый ТЭН состоит из двух зон:
- Активная зона — та часть, где расположена нихромовая спираль. Здесь происходит нагрев.
- Пассивные концы (холодные концевые части) — по 50–80 мм с каждой стороны. Там нет спирали, только токоподводы. Это конструктивный минимум для крепления и подключения.
Полная длина ТЭН = Lакт + 2 × Lпас
Когда заказчик называет «нужен ТЭН 600 мм», важно понять: это полная длина или только активная зона? Уточняйте при оформлении заказа.
Как рассчитать активную зону
Формула расчёта длины активной зоны:
Lакт = P / (q × π × d)
Где:
- P — мощность, Вт
- q — удельная поверхностная мощность, Вт/см²
- d — внешний диаметр трубки, см
Значения q зависят от среды нагрева:
| Среда нагрева | q, Вт/см² | Рекомендуемый материал |
|---|---|---|
| Вода, водные растворы, пар | 5–8 | AISI 304 (08Х18Н10) |
| Агрессивные среды (кислоты, щёлочи) | 3–5 | AISI 321 (08Х18Н10Т) |
| Масло, масляные ванны | 1,5–2 | Сталь 10 |
| Воздух, газ | 1–3 | Сталь 10 |
Пример расчёта. Нужен ТЭН 2 кВт для нагрева воды, диаметр трубки 14 мм (1,4 см), берём q = 6 Вт/см²:
Lакт = 2000 / (6 × 3,14 × 1,4) = 75,8 см = 758 мм
Округляем до 760 мм. Полная длина при пассивных концах по 80 мм: 760 + 160 = 920 мм. Это и будет нестандарт — его нет в каталоге ни одного завода с типовыми позициями.
Что влияет на цену нестандарта
Нестандартная длина сама по себе не делает ТЭН дороже. Цена формируется из:
- Диаметра трубки — чем больше диаметр, тем больше материала и набивки
- Материала оболочки — сталь 10 дешевле нержавейки AISI 321
- Мощности — от неё зависит масса нихрома
- Финишной обработки — ТЭН в стакане или с фланцем стоит больше прямой трубки
Простой прямой водяной ТЭН диаметром 14 мм — от 1470 рублей. С нестандартной длиной цена будет той же, если длина укладывается в стандартный расход материала. Отклонения от круглых значений (например, 764 мм вместо 700 или 800) дополнительных затрат не создают.
Что прислать для заказа
Достаточно ответить на шесть вопросов — письмом, в WhatsApp или по телефону:
- Полная длина или образец. Если есть сломанный оригинал — сфотографируйте рядом с рулеткой. Если размер известен — укажите Lполн или отдельно Lакт и Lпас.
- Диаметр трубки. В мм. Если не знаете — штангенциркуль или просто фото с монетой для масштаба.
- Среда нагрева. Вода, масло, воздух, кислота — от этого зависит материал и удельная нагрузка.
- Мощность и напряжение. Обычно написано на шильдике оборудования или на самом ТЭН.
- Тип подключения. Штуцер, резьба, фланец — или просто голые концы без присоединений.
- Количество. Даже если одна штука — укажите, чтобы сразу посчитать стоимость.
Если параметры неизвестны полностью — пришлите то, что есть. По фото вышедшего из строя ТЭН определим диаметр, примерную длину и тип оболочки. Делаем это бесплатно.
Подробнее о конструкции и типах ТЭН читайте в статье «Что такое трубчатый ТЭН». Каталог стандартных позиций — на странице трубчатых электронагревателей.
Нужен ТЭН под ваши размеры?
Оставьте заявку с параметрами — рассчитаем стоимость и срок за один день.
Часто задаваемые вопросы
Какой диапазон длин доступен при изготовлении ТЭН на заказ?
Мы производим трубчатые электронагреватели длиной от 30 до 6000 мм. Любая длина в этом диапазоне изготавливается без наценки за нестандартность. Диаметр трубки — от 4 до 32 мм.
Можно ли заказать один ТЭН нестандартной длины, а не партию?
Да, минимальная партия — 1 штука. Это принципиальное отличие от крупных заводов, которые работают от 10–50 штук и требуют оснастку под каждый нестандарт.
Как рассчитать нужную длину ТЭН для своего оборудования?
Полная длина = активная зона + 2 × пассивная зона (минимум 50–80 мм с каждой стороны). Активную зону считают по формуле: Lакт = P / (q × π × d), где P — мощность в Вт, q — удельная нагрузка в Вт/см² (для воды 5–8, для масла 1,5–2, для воздуха 1–3), d — диаметр в см. Пришлите параметры — сделаем расчёт бесплатно.
Почему у иностранного оборудования ТЭН другой длины?
Backer, Watlow, Chromalox и другие западные производители задают длину в дюймах: 18", 24", 36", 48". Это 457, 610, 914, 1219 мм — значения, которые не совпадают ни с одним стандартным метрическим размером российского производства. Поэтому замену заказывают как нестандарт.
Какой материал выбрать для ТЭН в агрессивной среде?
Для воды и пара — AISI 304 (08Х18Н10). Для кислот, щелочей и других агрессивных сред — AISI 321 (08Х18Н10Т). Для масла и воздуха достаточно стали 10 — нержавейка там избыточна. Уточните среду при заказе, подберём сталь под вашу задачу.
Сколько стоит ТЭН нестандартной длины и каков срок?
Нестандартная длина не делает ТЭН дороже — цена зависит от диаметра, материала, мощности и финишной обработки. Простой водяной ТЭН d14 мм — от 1470 рублей. Срок изготовления 7–14 рабочих дней. Отгрузка СДЭК и ПЭК по всей России и Казахстану.
