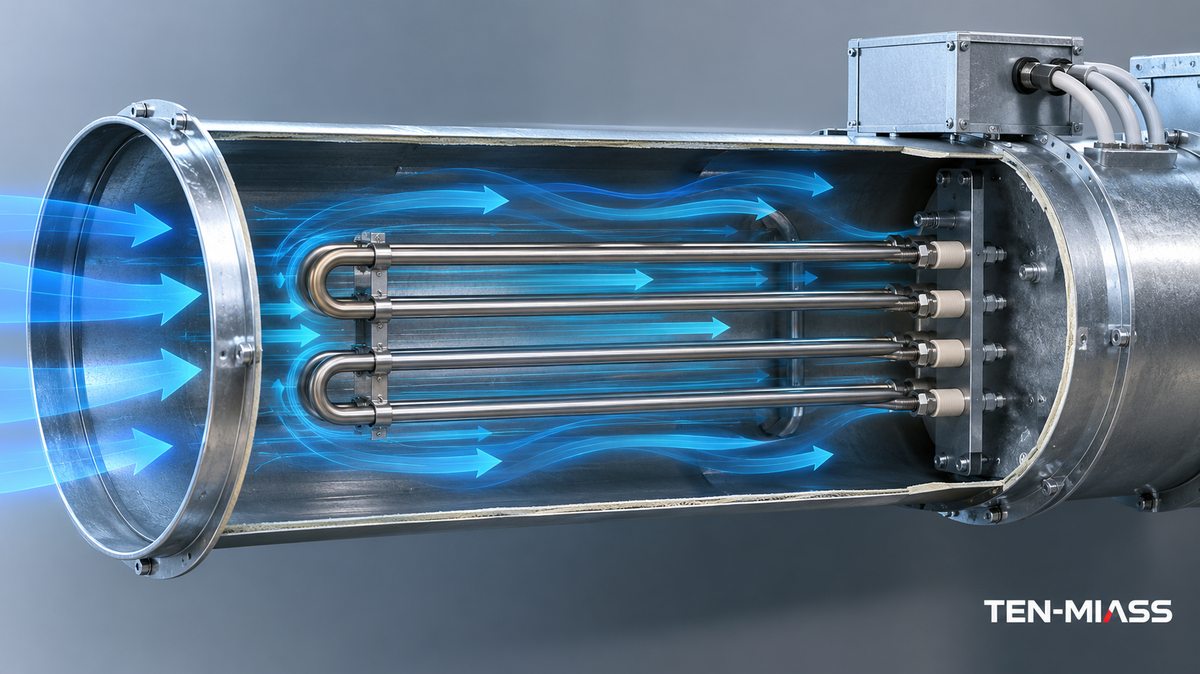

Завод по производству упаковки в Екатеринбурге поставил в сушильный тоннель восемь ТЭНов от поставщика промышленного оборудования. Через три месяца четыре из них вышли из строя. Диагноз простой: нагреватели были рассчитаны на воду, а не на воздух. Их удельная мощность составляла 6 Вт/см² вместо допустимых 2-3. Воздух с теплопроводностью около 0,026 Вт/(м·К) просто не успевал отводить тепло с трубки.
Почему воздух так сложен для ТЭН
У воды теплопроводность 0,6 Вт/(м·К), у воздуха при 25°C — 0,026 Вт/(м·К). Это значит, что воздух отводит тепло примерно в 23 раза хуже. Поверхность трубки нагревается быстро, а охлаждается медленно. Если удельную нагрузку не снизить, изоляция из периклаза (MgO) вначале трескается, потом проседает, ТЭН начинает «пробивать на корпус» и в итоге перегорает.
Для воздуха без принудительного обдува удельная мощность вообще не должна превышать 1 Вт/см². При обдуве вентилятором со скоростью потока более 2 м/с допустимо до 3 Вт/см². Для воды это 5-8 Вт/см². Разница кратная, и именно поэтому «жидкостный ТЭН на воздух» не работает.
Таблица подбора удельной мощности
| Среда и условия | Удельная мощность, Вт/см² | Пример применения |
|---|---|---|
| Вода, масло | 5-8 | Бойлеры, мойки, промышленные ванны |
| Воздух, обдув вентилятором (более 2 м/с) | 1-3 | Сушильные камеры, приточная вентиляция, КВЭТ |
| Воздух, естественная конвекция | до 1 | Конвекционные обогреватели, шкафы автоматики |
| Воздух с парами или агрессивными газами | 0,5-1,5 | Лакокрасочные сушилки, химические камеры |
Материал трубки: что выбрать
Для чистого воздуха температурой до 350°C подходит трубка из стали 10. Это самый распространённый и доступный вариант. Если рабочая температура выше, или среда окислительная (камера с доступом кислорода при нагреве), переходите на AISI 304. Он держит до 600°C и не образует окалины.
Для пищевых сушильных камер, где важна стойкость к моющим средствам и требования по контакту с продуктами, используется AISI 321 (08Х18Н10Т). Это нержавеющая сталь с титановой стабилизацией, она не расслаивается при длительном нагреве.
Когда нужно оребрение
Оребрение увеличивает площадь теплообмена в 3-5 раз. В приточной вентиляции и калориферах КВЭТ это стандарт: нужно передать много тепла при ограниченной длине воздушного канала. Ребро из стальной ленты толщиной 0,3-0,5 мм наматывается по спирали с шагом 3-8 мм.
Без оребрения работают нагреватели в системах с высокой скоростью потока (более 5 м/с) или там, где в воздухе есть частицы пыли. Пыль забивает межреберное пространство, теплоотдача падает, ТЭН начинает перегреваться. В таких случаях лучше взять трубку большей длины без ребер.
Пример расчёта из реальной заявки
Задача: сушильная камера для деревянных заготовок, требуемая мощность 5 кВт, три ТЭНа. Трубка 12 мм, удельная мощность 2 Вт/см² (камера с вентилятором, скорость потока около 3 м/с).
Мощность одного ТЭН: 5000 / 3 = 1667 Вт.
Длина активной зоны по формуле: L_акт = P / (q × π × d)
L_акт = 1667 / (2 × 3,14 × 1,2) = 1667 / 7,54 = 221 см
Берём 2200 мм с небольшим запасом. Плюс холодные зоны по концам (обычно 100-120 мм с каждой стороны). Полная длина трубки: 2200 + 240 = 2440 мм, закажем 2500 мм. Три таких ТЭНа дадут 5 кВт при корректной удельной нагрузке и не будут перегреваться.
Для сравнения: если бы взяли параметры от водяного ТЭН с q=5 Вт/см², активная зона вышла бы вдвое короче. Но тогда трубка работала бы при температуре поверхности 600-700°C вместо допустимых 300-400°C. Через 200-300 часов изоляция разрушилась бы.
Читайте также: Догрев воздуха после приточной установки ТЭНами
Нужен ТЭН для воздуха?
Пришлите параметры или чертёж. Подберём конфигурацию, посчитаем активную зону, подтвердим материал. От 1 штуки за 7-14 рабочих дней.
Что прислать для расчёта
Чем точнее исходные данные, тем быстрее подтвердим конфигурацию и не придётся уточнять по кругу.
- Рабочая среда: воздух чистый, с парами, с пылью
- Температура воздуха на входе и требуемая на выходе (°C)
- Скорость потока или расход (м/с или м³/ч)
- Требуемая мощность нагрева (кВт)
- Напряжение питания: 220 В или 380 В, фазность
- Диаметр трубки и полная длина (или пришлите чертёж)
- Тип крепления: резьба, фланец, гладкий конец
- Нужно ли оребрение
Если параметров нет, пришлите фото установки или описание задачи в свободной форме на страницу ТЭН. Мы сделаем предварительный расчёт и согласуем параметры перед производством.
Часто задаваемые вопросы
Почему воздушный ТЭН нельзя заменить обычным жидкостным?
Жидкостный ТЭН рассчитан на удельную мощность 5-8 Вт/см². В воздухе при таких нагрузках трубка перегревается: теплопроводность воздуха около 0,026 Вт/(м·К), а воды в 23 раза выше. Через несколько часов изоляция разрушается и ТЭН перегорает.
Какая удельная мощность допустима для воздушных ТЭН?
Для воздуха с принудительным обдувом (вентилятор более 2 м/с) — 1-3 Вт/см² поверхности трубки. Это вдвое-втрое меньше, чем для воды. Превышение приводит к перегреву и выходу из строя.
Зачем на воздушных ТЭН делают оребрение?
Оребрение увеличивает площадь теплообмена в 3-5 раз. Это позволяет повысить суммарную мощность при той же длине трубки, не выходя за предел удельной нагрузки. Применяется в калориферах КВЭТ и приточных установках.
Какой материал трубки выбрать для сушилки пищевых продуктов?
Для пищевых сушильных камер используют AISI 321 (08Х18Н10Т). Он выдерживает температуры до 600°C, стоек к окислению и разрешён для контакта с пищевыми средами. Обычная сталь 10 в таких условиях корродирует.
Как рассчитать длину активной зоны воздушного ТЭН?
Формула: L_акт = P / (q × π × d), где P — мощность в Вт, q — удельная мощность в Вт/см², d — диаметр трубки в см. Пример: 1667 Вт, q=2 Вт/см², d=1,2 см, L = 1667 / (2 × 3,14 × 1,2) = 221 см, берём 2200 мм.
Сколько стоит сделать воздушный ТЭН по чертежу и как быстро?
Стоимость зависит от параметров: диаметра, длины, материала, наличия оребрения. Оребрённые ТЭН рассчитываются только по запросу. Срок изготовления — 7-14 рабочих дней от 1 штуки. Отгрузка СДЭК или ПЭК по России и Казахстану.
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
Если параметры подобраны правильно, воздушный ТЭН работает годами без замены. Если нет — первая замена случится раньше, чем окупятся затраты на монтаж. Вопрос только в том, на каком этапе считать: до заказа или после первой аварии.
