Догрев воздуха после приточной установки ТЭН — подбор мощности
На объекте стоит рекуператор, зима минус двадцать, а температура подачи не поднимается выше плюс восьми. Люди жалуются, производство останавливают обогреватели — знакомая картина. Рекуператор возвращает тепло вытяжного воздуха, но при глубоких морозах его мощности не хватает. Разрыв между тем, что выдаёт приточная установка, и тем, что нужно в помещении, закрывает ТЭН-догреватель в воздуховоде.
Как работает догрев и зачем он нужен
Приточная установка (рекуператор или водяной калорифер) рассчитана на средний режим — скажем, нагреть улицу с –15°C до +16°C. При –25°C той же мощности уже не хватает: воздух выходит на уровне +5–8°C вместо нужных +18°C. Именно этот разрыв — 10–13 градусов — добирает ТЭН, установленный в воздуховод после приточки.

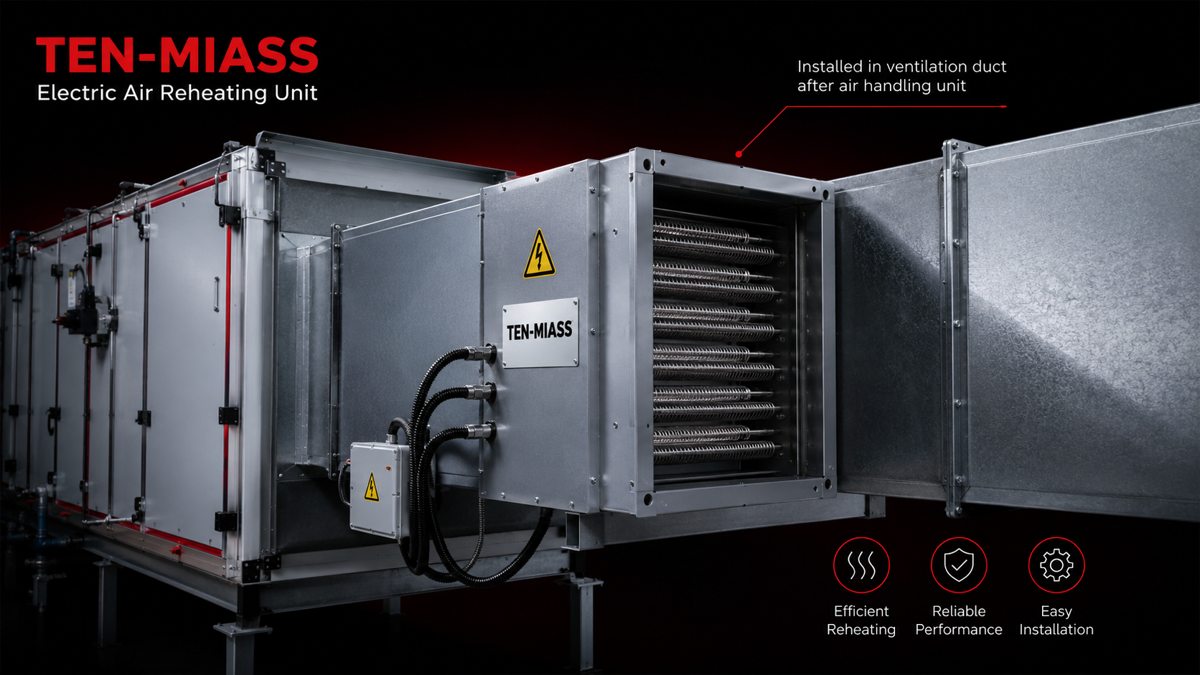

Конструктивно это оребрённый трубчатый нагреватель или блок из нескольких ТЭН, закреплённый во вставке прямо в канале. Воздух проходит через рёбра, нагревается и идёт дальше на распределение.
Формула расчёта мощности
Подбор начинается с трёх цифр: расход воздуха через канал (Q, м³/ч), температура воздуха после рекуператора (T₁, °C) и нужная температура подачи (T₂, °C).
Где ΔT = T₂ − T₁, коэффициент 0,336 — удельная теплоёмкость воздуха при нормальных условиях (Вт·ч/(м³·К)).
Пример расчёта
Склад, расход воздуха 1500 м³/ч, рекуператор в морозы выдаёт +5°C, нужно подать +18°C:
P = 1500 × 13 × 0,336 / 1000 = 6,55 кВт
Берут с запасом 15–20% на пусковые режимы и потери в воздуховоде. Итоговая мощность ТЭН — 7,5–8 кВт. Под это считают количество и типоразмер нагревательных элементов.
Параметры, которые нужны для заказа
| Параметр | Что указать | Пример |
|---|---|---|
| Расход воздуха | м³/ч по паспорту приточки | 1500 м³/ч |
| T₁ — на входе ТЭН | Минимальная температура после рекуператора | +5°C |
| T₂ — на выходе | Нужная температура подачи | +18°C |
| Сечение воздуховода | Ширина × высота или диаметр | 400×250 мм |
| Напряжение сети | 220 В однофазное или 380 В трёхфазное | 380 В / 3ф |
| Тип крепежа | Фланец, резьба, скоба — по воздуховоду | Фланцевый |
Материал оболочки ТЭН
Для воздушного догрева чаще всего выбирают сталь 10 — углеродистую. Она рассчитана именно на сухую воздушную среду, дешевле нержавейки и служит 5–8 лет в штатном режиме.
Нержавейка AISI 304 нужна, если в приточном воздухе есть конденсат, повышенная влажность (бассейны, прачечные) или агрессивные примеси (кислоты, хлор). В обычных офисных или складских системах это избыточно.
Как монтируют ТЭН-догреватель
Стандартная схема: в воздуховод врезают вставку из листового металла (бокс). Внутри бокса — блок ТЭН, закреплённый через фланец или скобы. На входе вставки — сетчатый защитный экран. Температурный датчик на выходе подключают к терморегулятору, который включает и отключает ТЭН по потребности.
Распространённые ошибки при монтаже:
- Слишком маленький зазор между ТЭН и стенкой воздуховода — перегрев рёбер и срабатывание термопредохранителя.
- Отсутствие защитного экрана — если в воздуховод попадает мусор или ткань, ТЭН сгорит за один запуск.
- Неправильный выбор мощности — расчёт по средней зиме, а не по минимальной температуре. Итог: на морозе всё равно не хватает.
Под нестандартный воздуховод
Серийных блоков ТЭН для воздуховодов нестандартного сечения в продаже нет. Под круглые 200–315 мм ещё можно найти готовое, под прямоугольные 600×400 или L-образные вставки — практически никогда. Здесь и нужен ТЭН по чертежу.
Мы изготавливаем нагреватели с диаметром корпуса от 4 до 32 мм, длиной 30–6000 мм. Под воздуховод любого сечения делаем расчёт блока, подбираем шаг и высоту оребрения. Минимальная партия — 1 штука, срок — 7–14 рабочих дней, отгрузка СДЭК/ПЭК.
Что прислать для расчёта: сечение воздуховода, расход воздуха, нужный перепад температур, напряжение сети. Остальное определяем сами.
