Терморегулятор и шкаф управления для ТЭНов: зачем нужны и что входит в комплект, чтобы ТЭН держал температуру, а не жёг лишнее
Три заявки из мессенджера за одну неделю, почти дословно: «есть ли у вас терморегуляторы для ваших ТЭНов?», «нужен блок управления на два помещения», «что нужно для работоспособности ТЭНов, какие провода, блоки предохранителей». Люди берут нагреватель и упираются в один и тот же вопрос: как этим управлять по температуре и что ещё докупить, чтобы всё заработало и не сгорело. Разберём по порядку, зачем регулятор, что такое шкаф управления, что в него входит и как заказать всё в комплекте с ТЭНом.
Зачем ТЭНу терморегулятор, если он и так греет
Без регулятора ТЭН греет непрерывно и не знает, какая температура вокруг него. Он включился и отдаёт свою мощность, пока стоит напряжение, независимо от того, 20 градусов в баке или уже 90. Дальше только два исхода. Либо среда перегревается: вода закипает, теплоноситель разлагается, помещение уходит за комфортную температуру, а элемент работает на пределе и живёт меньше. Либо, если кто-то отключает ТЭН руками, температура скачет и энергия тратится впустую в те моменты, когда греть уже не надо.
Терморегулятор убирает ручное управление и держит заданный градус сам. Он берёт сигнал с датчика в среде, сравнивает его с уставкой и коммутирует нагрев: температура упала ниже порога - включил, поднялась выше - отключил. Между включениями есть гистерезис, небольшой зазор, чтобы контактор не щёлкал каждую секунду. В итоге бак или помещение стоят на нужной температуре, а ТЭН работает короткими циклами и не перегревает среду.
Что такое датчик и как регулятор понимает температуру
Регулятор видит температуру через датчик, погружённый в среду. От типа датчика зависит диапазон и точность. Для воды и умеренных температур обычно ставят термосопротивление Pt100 в защитной гильзе: его сопротивление меняется с температурой, регулятор пересчитывает это в градусы. Для высоких температур (печи, камеры, горячий воздух) чаще берут термопару типа K, она работает до сотен градусов. Датчик ставят туда, где важна температура: в бак, в гильзу на трубопроводе, в помещение.
Важный момент: датчик должен стоять в правильной точке. Если сунуть его вплотную к ТЭНу, регулятор увидит перегретую зону у поверхности элемента, а не реальную температуру среды, и отключит нагрев рано. Поэтому датчик выносят в характерную точку бака или помещения. Тип датчика и место установки подбирают под задачу, это одна из вещей, которую мы уточняем при сборке шкафа.
Что входит в шкаф управления для ТЭНов

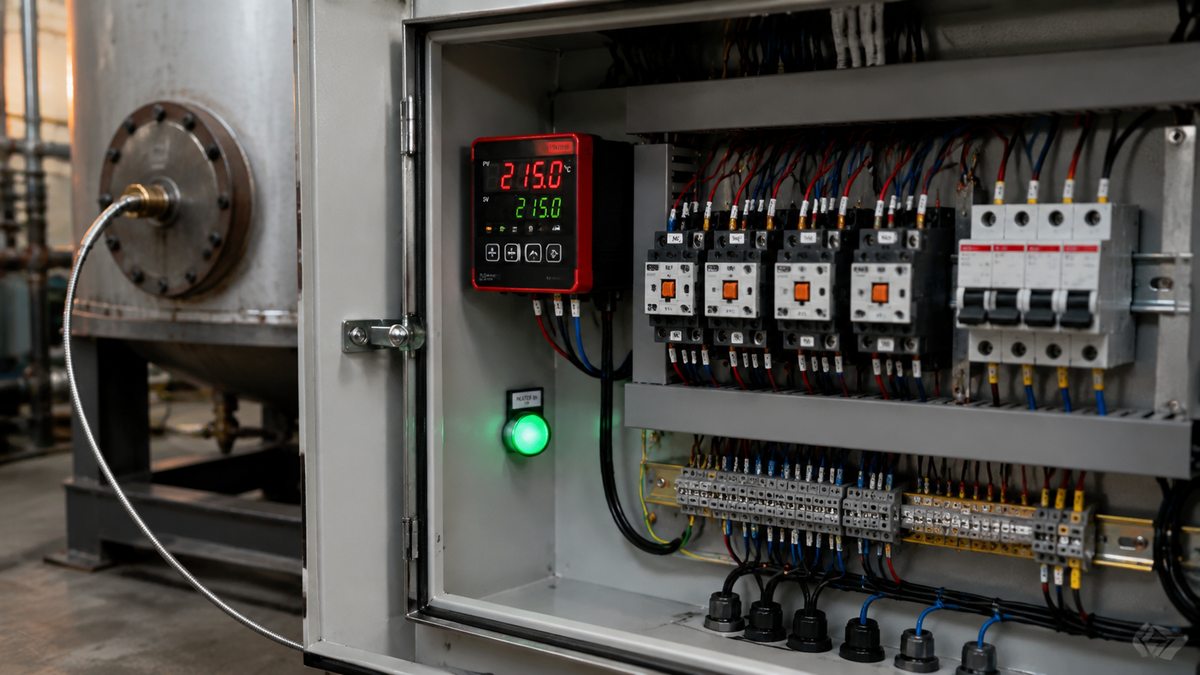

Шкаф управления это металлический или пластиковый корпус, где собрано всё, что нужно, чтобы ТЭН работал по температуре и был защищён. Регулятор командует, но сам он маломощный: коммутировать десятки ампер нагрузки он не может. Поэтому в шкафу есть силовая часть и защита. Ниже что за что отвечает.
| Элемент шкафа | Функция |
|---|---|
| Терморегулятор / контроллер | Читает датчик, сравнивает с уставкой, командует включить или отключить нагрев. Мозг схемы. |
| Датчик температуры | Термосопротивление Pt100 или термопара в среде. Даёт регулятору реальную температуру бака или помещения. |
| Контактор (магнитный пускатель) | Силовое реле. По слабой команде регулятора замыкает и размыкает мощную нагрузку ТЭНа. Номинал подбирают под ток. |
| Автомат защиты | Отключает линию при коротком замыкании и перегрузке. Защищает ТЭН, проводку и людей. |
| Разбивка по фазам | При больших токах нагрузку делят на 380 В по трём фазам, у каждой свой автомат и контактор. |
| Клеммы | Точки подключения питания, датчика и самих ТЭНов. Аккуратный монтаж и обслуживание. |
| Сигнальные лампы | Показывают «работа» и «авария». Видно состояние без открывания шкафа. |
| Плавный пуск / ступени мощности | По необходимости. Включают нагрев частями или наращивают мощность плавно, чтобы не бить пиком по сети. |
Про провода и «блоки предохранителей» из заявки: сечение проводки и номиналы автоматов считаются по току нагрузки. Ток берётся из мощности и напряжения. Отсюда простая логика: назовите суммарную мощность и напряжение, и уже понятно, какие контакторы, какие автоматы и какое сечение проводов нужны. Собирать это наугад нельзя, недобранный по току автомат будет выбивать, а перебранный не защитит.
Чем отличается шкаф на один бак от шкафа на два помещения
Разница в числе независимых контуров. Один бак это один контур: один датчик, один канал регулирования, один набор контакторов и защиты. Регулятор держит одну температуру в одной точке. Такой шкаф простой и компактный.
Заявка «на два помещения» это уже два независимых контура. У каждого помещения свой датчик, своя уставка, свои контакторы и своя защита. Одно помещение можно держать на 22 градусах, второе на 18, и они не мешают друг другу: когда в первом температура достигнута, его нагрев отключается, а второе продолжает греться. Поэтому число зон надо называть в самом начале, оно определяет и тип контроллера (одноканальный или многоканальный), и сколько силовых групп собирать в шкафу.
Мягкий нагрев теплоносителя: где регулятор обязателен
Есть среды, которые нельзя перегревать у поверхности ТЭНа, иначе они портятся. Этиленгликоль и другие незамерзающие теплоносители при локальном перегреве разлагаются и коксуются, оставляя нагар на оболочке элемента. Нагар ухудшает теплоотдачу, элемент греется ещё сильнее и в итоге перегорает. Спасает не только правильная удельная мощность самого ТЭНа, но и управление.
Мягкий нагрев и удержание температуры теплоносителя делаются как раз терморегулятором: он держит невысокую поверхностную нагрузку и заданную температуру гликоля по датчику, не давая элементу выйти на перегрев. Поэтому для гликолевых и масляных контуров шкаф управления это не опция, а часть рабочей схемы. Подробнее про подбор самих нагревателей под такие среды в статье про ТЭН для этиленгликоля и мягкий нагрев теплоносителя.
Что задать при заказе шкафа управления
Чтобы собрать шкаф под конкретную задачу, а не абстрактный, нужны шесть данных. Каждое влияет на состав.
- Суммарная мощность и напряжение. 220 или 380 В. Из мощности и напряжения считается ток, а из тока номиналы контакторов, автоматов и сечение проводов.
- Число независимых зон. Один бак или несколько контуров с раздельными уставками. Определяет контроллер и число силовых групп.
- Тип датчика или диапазон температур. Pt100 для воды и умеренных температур, термопара для высоких. Если тип неизвестен, назовите рабочий диапазон, подберём.
- Диапазон уставок. В каких пределах нужно держать температуру: например, 40-70 градусов для бака или 18-24 для помещения.
- Условия монтажа. Помещение или улица, температура окружающего воздуха, требуемый класс защиты корпуса IP (пыль, влага).
- Особые требования. Нужен ли плавный пуск, ступени мощности, дистанционное управление или сигнализация аварии.
- Чертёж или образец ТЭНа, либо параметры: тип, длина, штуцер, среда
- Суммарную мощность нагрузки в кВт
- Напряжение сети: 220 или 380 В
- Число независимых зон или контуров (один бак, два помещения и так далее)
- Что греем и до какой температуры: диапазон уставок
- Тип датчика или рабочий диапазон температур среды
- Условия монтажа: помещение или улица, класс защиты IP
- Нужен ли плавный пуск, ступени мощности, аварийная сигнализация
Нужен ТЭН и шкаф управления в комплекте, чтобы держать температуру по датчику? Пришлите мощность, напряжение и число зон - подберём регулятор, рассчитаем контакторы и защиту, изготовим нагреватель по чертежу.
