Как греть этиленгликоль и теплоноситель ТЭНом, чтобы он не подгорал
Заявка почти дословно: «Греем этиленгликоль в баке, поставили ТЭН на 6 киловатт, через пару месяцев жидкость почернела, воняет, ТЭН в чёрной корке, а потом вообще выбило». Вскрываешь такой ТЭН - на оболочке слой, похожий на кокс, под ним металл перегрет и местами проеден. Вода так себя не ведёт, а гликоль при перегреве разлагается. Причина почти всегда одна: взяли обычный водяной ТЭН и сунули в гликоль. Разберём, почему так нельзя и как греть теплоноситель, чтобы он жил годами.
Почему гликоль подгорает, а вода нет
Гликоль горит из-за тонкой перегретой плёнки прямо у поверхности оболочки, а не из-за температуры в баке в целом. Вода активно кипит и уносит тепло от трубки пузырьками, поэтому даже при 8-10 Вт/см² оболочка водяного ТЭНа остаётся относительно холодной. Этиленгликоль вязче воды и отводит тепло от металла хуже, кипения-турбулентности такого нет. При той же удельной мощности пристеночный слой гликоля разогревается до 150-180 °C и начинает разлагаться.
Дальше идёт цепная реакция. Разложившийся гликоль коксуется, на оболочке нарастает нагар. Нагар - теплоизолятор: тепло из-под него уходит ещё хуже, металл под коркой греется сильнее, разложение ускоряется. Продукты распада - это органические кислоты, они закисляют теплоноситель и запускают коррозию оболочки. В финале ТЭН пробивает под слоем нагара, а заодно испорчен весь объём дорогого гликоля. Поэтому копия сгоревшего ТЭНа один в один повторит поломку: проблема не в конкретном элементе, а в удельной мощности.
Какая удельная мощность нужна для этиленгликоля
Для гликоля закладывают мягкий нагрев 2-3 Вт/см² по поверхности оболочки, тогда как для воды нормой считают 8-10 Вт/см². Удельная поверхностная мощность - это ватты, делённые на площадь греющей части трубки, и именно она определяет температуру плёнки теплоносителя у металла, а не суммарные киловатты. Один и тот же 1 кВт можно снять с короткого ТЭНа при 10 Вт/см² или с длинного при 2,5 Вт/см² - для гликоля годится только второй вариант.
S = π × d × L, где d - диаметр трубки, L - длина активной части.Возьмём ТЭН Ø10 мм, активная длина 1000 мм:
S = 3,14 × 1,0 × 100 = 314 см².На эту площадь для гликоля можно дать: 314 × 2,5 Вт/см² ≈ 0,78 кВт.
То есть с одной метровой трубки Ø10 в гликоле снимают около 0,8 кВт, не больше. Нужно 2,5 кВт - значит нужно примерно 3 таких ТЭНа, а не один короткий на 2,5 кВт. Отсюда и правило: раскладывать мощность на несколько элементов.
Из какого материала должна быть оболочка
Для гликоля оболочку делают из нержавеющей стали, а не из меди или углеродки. Медь и углеродистая сталь в горячем гликоле работают катализаторами разложения: медь окисляется, продукты окисления ускоряют старение жидкости; углеродистая сталь ржавеет, а ржавчина тоже разгоняет распад гликоля. Теплоноситель темнеет и закисляется быстрее в разы.
- AISI 304 (08Х18Н10) - рабочий вариант для обычного этиленгликоля и водогликолевых смесей.
- Цельнотянутая 12Х18Н10Т - если в среде присадки, повышенные требования по чистоте или пищевой контур.
- Углеродистая сталь 10, медь, латунь - для гликоля не берём.
Толщина стенки трубки - от 1 мм, тонкостенные оболочки быстрее прогорают в зоне локального перегрева, если нагар всё же начал нарастать. Материал выбирают по среде, а не по мощности - это общее правило для любого ТЭНа, будь то водяной ТЭН для бака или гликолевый.
Таблица: удельная мощность и материал по средам
Ориентиры по удельной поверхностной мощности и оболочке для разных теплоносителей. Точные значения зависят от концентрации, циркуляции и рабочей температуры.
| Среда | Удельная мощность, Вт/см² | Материал оболочки |
|---|---|---|
| Вода, пар | 8-10 | Нержавейка AISI 304 / 08Х18Н10 |
| Пищевая среда, вода высокой чистоты | 6-8 | Цельнотянутая 12Х18Н10Т |
| Этиленгликоль, водогликолевая смесь | 2-3 | Нержавейка AISI 304, при присадках 12Х18Н10Т |
| Масло, тяжёлые органические теплоносители | 1,5-2,5 | Нержавейка или сталь 10 по среде |
| Воздух без обдува | 1-1,5 | Сталь 10, оребрение |
Почему несколько ТЭНов лучше одного мощного

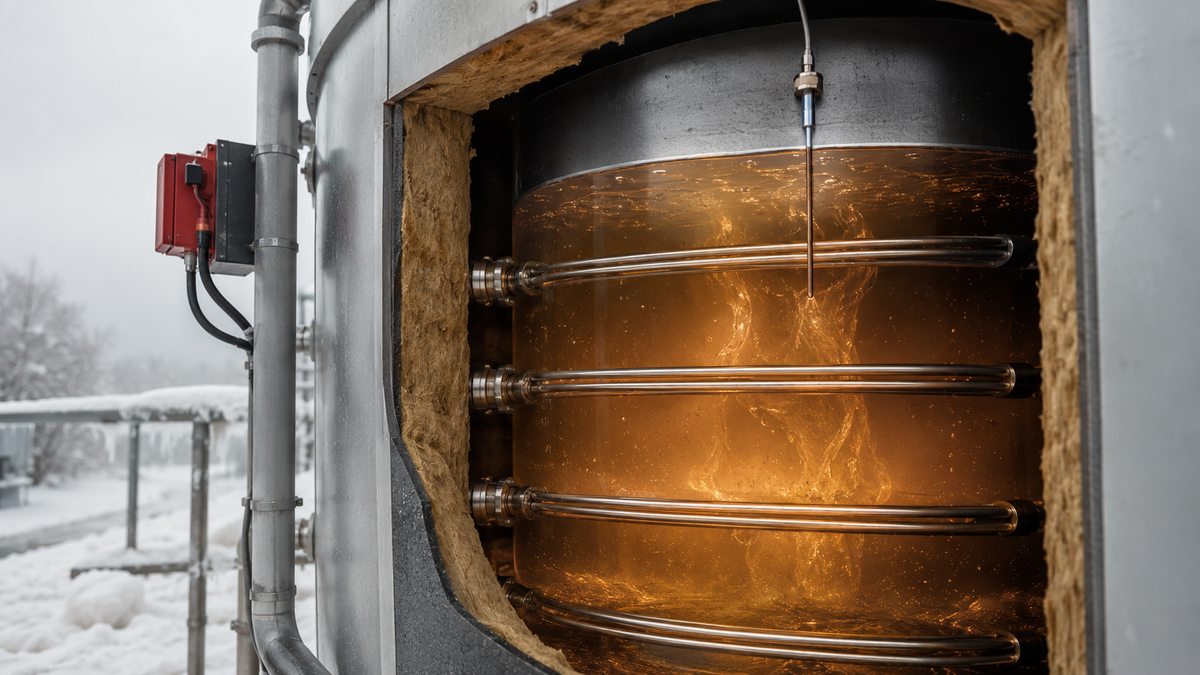

Несколько маломощных ТЭНов дают ту же теплоотдачу без локального перегрева, который создаёт один мощный элемент. Если поставить один ТЭН на 3 кВт, вокруг его трубки образуется зона, где гликоль коксуется, даже когда суммарная мощность на объём подобрана верно. Два-три ТЭНа по 1-1,5 кВт, разнесённые по объёму бака, снижают удельную нагрузку на каждый и убирают застойные перегретые зоны.
Плюсом идёт резервирование. Сгорел один элемент из трёх - система теряет треть мощности, но не встаёт колом посреди зимы. Монтируют ТЭНы обычно горизонтально на разных уровнях: нижний ближе ко дну, остальные выше, чтобы прогрев шёл по всему объёму, а не только у поверхности. Между оболочкой и стенкой бака оставляют зазор 30-40 мм, иначе в узкой щели гликоль застаивается и перегревается даже при правильной удельной мощности.
Расчёт мощности: считаем теплопотери бака, а не нагрев с нуля
Для поддержания температуры мощность ТЭНов равна теплопотерям бака, а не мощности разогрева с нуля. Тепло уходит через изоляцию наружу, и ваша задача - компенсировать этот отток. Считают по формуле теплопередачи:
Q = U × A × ΔTU - коэффициент теплопередачи стенки с изоляцией, Вт/(м²·K); A - площадь поверхности бака, м²; ΔT - разница температур внутри и снаружи.
Пример. Бак 6000 л, держим гликоль
+10 °C, зимой на улице до -40 °C, значит ΔT = 50 °C.Бак как цилиндр Ø1,6 м, высота около 3 м - площадь поверхности
A ≈ 19 м².Изоляция минватой 50 мм даёт примерно
U ≈ 0,85 Вт/(м²·K).Q = 0,85 × 19 × 50 ≈ 0,8 кВт через стенки.
Реальный бак теряет больше: мостики холода на штуцерах и опорах, неутеплённая крышка и трубы, морозный ветер. С этой поправкой закладывают около 1,5 кВт фактических теплопотерь.
Плюс запас на разогрев и сильный мороз 1,7-2 раза: итог 2,5-3 кВт. Разбиваем на 2-3 ТЭНа по 1-1,5 кВт, каждый - длинный, с удельной мощностью не выше 2,5-3 Вт/см².
Запас берут по разумной величине, а не «на всякий случай» в два-три раза. Избыточная суммарная мощность на том же числе ТЭНов поднимает удельную нагрузку и возвращает нас к перегреву плёнки. Лучше добавить ещё один элемент, чем повысить мощность каждого.
Терморегулятор: где ставить датчик
Датчик терморегулятора ставят в жидкость через гильзу, а не на стенку бака. Термостат, прижатый к стальной стенке, показывает температуру металла, а он на 10-15 °C холоднее теплоносителя, и регулятор постоянно ошибается в сторону перегрева. Выносной датчик в гильзе, погружённой в гликоль на 2/3 высоты бака, меряет реальную среднюю температуру жидкости.
Рабочую температуру гликоля держат умеренной, обычно до 60-70 °C: чем ниже температура, тем медленнее стареет жидкость. Гистерезис регулятора - 1-2 °C, чтобы ТЭНы не молотили на полную мощность длинными циклами. Отдельно ставят аварийный термостат на отключение при перегреве - это дешевле, чем менять пробитый блок и сливать испорченный теплоноситель.
- Объём бака (л) и его материал, форму, размеры
- Концентрацию гликоля и есть ли присадки
- Какую температуру теплоносителя держать и минимальную температуру снаружи
- Есть ли утепление бака и его толщину
- Напряжение сети: 220 В (однофазное) или 380 В (трёхфазное)
- Размер посадочного места: фланец, резьба, доступная глубина погружения
- Фото старого ТЭНа с линейкой рядом, если делаем замену по образцу
