ТЭНы для парогенератора на одном фланце: сборка из 3 элементов

3 ТЭНа по 3 кВт, сваренные на одном фланце, дают 9 кВт суммарной мощности для парогенератора. Подключение чаще идёт звездой на 380 В без нейтрали, тогда на каждый элемент приходится около 220 В и фазный ток порядка 13,7 А. По заявкам такие сборки почти всегда берут партией: не одну, а сразу 3 одинаковых комплекта.

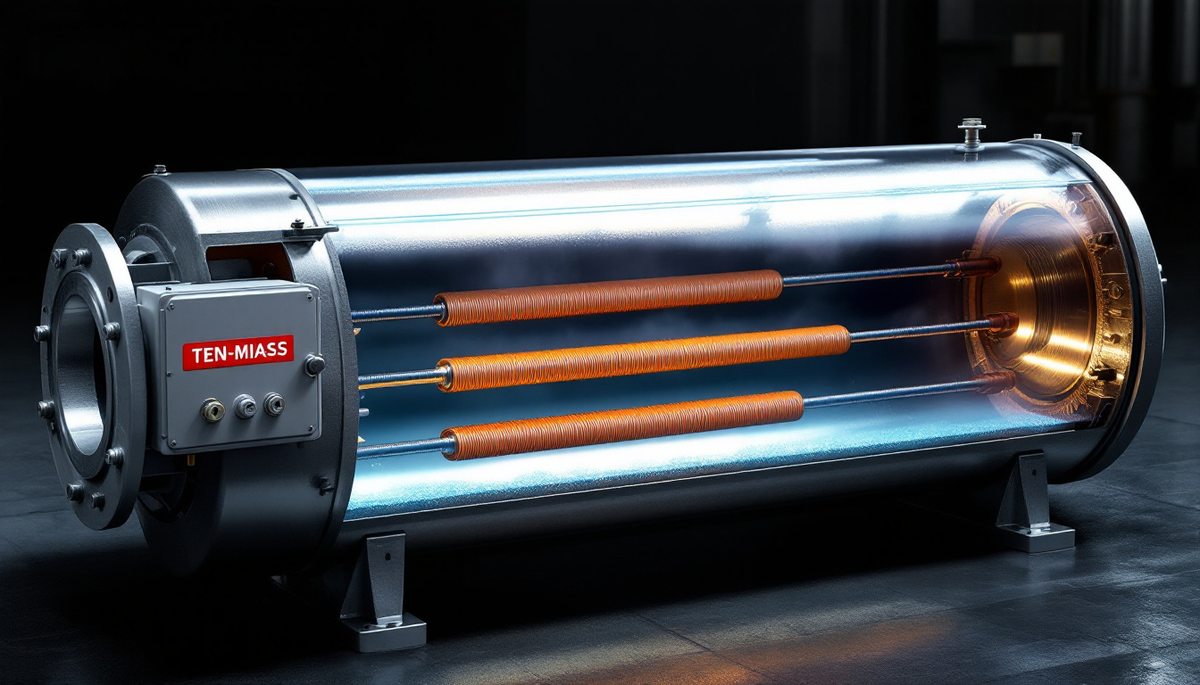

Три ТЭНа на одном фланце парогенератора, разрез бака с водой и клеммной коробкой снаружи

Сборка из 3 ТЭНов на одном фланце: рабочая зона трубок под водой, клеммы вынесены наружу, на сухую сторону

Опубликовано 28 сентября 2026 · ТЭН-Миасс

Зачем несколько ТЭНов варят на одном фланце

Один фланец - одна точка входа в стенку бака. Сварной шов один, прокладка одна, риск протечки один. Три отдельных фланца под три ТЭНа заняли бы больше места на корпусе, и на каждый отдельно нужна своя герметизация. Для парогенератора, где по фланцу ходит давление и температура, меньше отверстий в стенке - это меньше слабых мест.

Ограничение простое: чем больше элементов на одном фланце и чем толще трубка, тем больше нужен диаметр. Три ТЭНа с трубкой 12 мм спокойно ставятся на фланец Ø100 мм. Если элементов пять или трубка толще, фланец растёт, иначе изгибы будут задевать друг друга.

Параметры сборки: что определяет каждое число

Параметр сборки	Значение (пример из заявки)	На что влияет
Диаметр фланца	Ø100 мм	сколько ТЭНов войдёт и с каким шагом между ними
Шаг между отверстиями	40 мм, треугольником	зазор между трубками на изгибе, чтобы не касались друг друга
Диаметр отверстий под ТЭН	12,5 мм под трубку 12 мм	плотность посадки, качество сварного шва
Количество ТЭНов на фланце	3 шт	суммарная мощность и способ подключения к сети
Мощность одного ТЭНа	3 кВт	сопротивление и ток одного элемента
Суммарная мощность сборки	9 кВт	сечение кабеля, номинал автомата, время набора пара
Напряжение и схема	380 В, звезда без нейтрали	фазное напряжение на каждом элементе - около 220 В

Пример из заявки: расчёт тока и сопротивления

Заявка была на парогенератор для линии упаковки: нужны 9 кВт нагрева, посадочное место одно, фланец Ø100 мм. Собрали 3 ТЭНа по 3 кВт треугольником с шагом 40 мм, подключение звездой без нейтрали.

Сопротивление одного элемента: R = U² / P = 220² / 3000 = 48 400 / 3000 ≈ 16,1 Ом
Фазный ток одного элемента: I = U / R = 220 / 16,1 ≈ 13,7 А
Проверка через суммарную мощность сборки: I = P / (U·√3) = 9000 / (380 × 1,732) ≈ 13,7 А

Обе формулы дают один и тот же ток не случайно: в звезде без нейтрали каждый ТЭН сидит на своей фазе, поэтому фазный ток одного элемента равен линейному току всей сборки. На практике под такой ток закладывают трёхполюсный автомат на 16 А и медный кабель 3×2,5 мм² с PE, с запасом по нагреву.

По ГОСТ 13268-88 допуск нормируется по мощности, +5/-10 %. Для ТЭНа 3 кВт на 220 В это диапазон 2700-3150 Вт, а через R=U²/P коридор сопротивления получается 15,4-17,9 Ом. Если мультиметр на одном из трёх элементов показывает 16,8, а на другом 15,9 - оба в норме, разброс не повод для рекламации.

Почему заказывают сразу 3 одинаковых комплекта

По статистике заявок с фланцевыми сборками для парогенераторов почти всегда просят не одну сборку, а партию из нескольких одинаковых. Обычно за этим стоит одна из двух причин.

Несколько одинаковых парогенераторов на линии. Если стоит 3 однотипных бака, проще заказать 3 одинаковых комплекта разом, чем повторять заявку под каждый.
Рабочий комплект плюс резерв. Один комплект стоит в баке, один-два лежат на складе. При выгорании ТЭНа замена занимает время на снятие и установку, а не на ожидание изготовления с нуля.

Партия из одинаковых сборок дешевле поштучных заказов и избавляет от ситуации, когда парогенератор встал, а замену ждать 7-14 дней.

Какой материал брать для бака с паром

Для воды и пара по умолчанию используем нержавейку AISI 304 (08Х18Н10) - она держит влажную среду и циклы нагрева-охлаждения без коррозии на трубке. Титан-стабилизированную AISI 321 (08Х18Н10Т) ставим только под агрессивную химию: хлориды, кислоты, гальванику. Для обычного парогенератора на воде это лишний расход, если технолог отдельно не настаивает на 321 или 316L.

Частая ошибка. Считать допуск ГОСТ 13268-88 как «±10 % от сопротивления». Это неверно: норма - допуск по мощности +5/-10 %, а коридор сопротивления пересчитывается через R=U²/P и получается несимметричным. Для 3 кВт при 220 В это не «14,5-17,7», а именно 15,4-17,9 Ом.

Что прислать для расчёта сборки

Диаметр фланца (или эскиз/фото посадочного места)
Шаг и диаметр отверстий под ТЭН
Сколько ТЭНов должно быть на фланце
Мощность каждого ТЭНа
Напряжение сети и предпочтительную схему подключения (звезда или треугольник)
Материал и толщину стенки бака парогенератора, рабочее давление, если есть
Сколько одинаковых комплектов нужно в партии

Цена сборки считается по калькулятору блок-ТЭН: диапазон 3510-21700 ₽ за комплект в зависимости от мощности, материала и числа элементов на фланце.

Цены при закупке от 10 шт. Точный расчёт по чертежу и фото фланца.

Нужна сборка ТЭНов на одном фланце под конкретный парогенератор?

Пришлите чертёж фланца или фото посадочного места, число элементов и напряжение. Посчитаем сопротивление, ток и цену партии из 3 комплектов.

Оформить заказ

Частые вопросы

Почему ТЭНы для парогенератора собирают на одном фланце, а не ставят каждый отдельно?

Один фланец - одна точка входа в бак. Меньше сварных швов и мест герметизации, сборка компактнее и легче встаёт в готовый корпус парогенератора. Три отдельных фланца заняли бы больше места на стенке и добавили бы лишние точки для протечки.

Сколько ТЭНов реально поставить на один фланец?

Зависит от диаметра фланца и мощности каждого элемента. На фланце Ø100 мм при трубке 12 мм спокойно встают 3 ТЭНа треугольником с шагом 40 мм. Больше элементов или трубки потолще требуют фланец большего диаметра, иначе они будут задевать друг друга на изгибе.

Как считается суммарная мощность сборки из нескольких ТЭНов?

Складываются номиналы всех элементов: 3 ТЭНа по 3 кВт дают 9 кВт суммарно. От суммарной мощности уже считают ток, сечение кабеля и номинал автомата, а не от мощности одного элемента.

Какая схема подключения у сборки на 380 В: звезда или треугольник?

Для трёх одинаковых ТЭНов, по одному на фазу, обычно используют звезду без нейтрали. На каждый элемент приходится фазное напряжение около 220 В, и сопротивление считается как для обычного ТЭНа на 220 В.

Почему клиенты заказывают сразу 3 одинаковых комплекта, а не один?

Чаще всего это несколько одинаковых парогенераторов на одной линии, либо рабочий комплект плюс запасной на случай выхода из строя. Одинаковые комплекты проще менять без подгонки, а партией их делать дешевле, чем заказывать по одному при каждой поломке.

Какой материал ТЭНа нужен для парогенератора?

Для воды и пара по умолчанию берём нержавейку AISI 304 (08Х18Н10). Она держит влажную среду и циклы нагрева-охлаждения. Титан-стабилизированная AISI 321 нужна только для агрессивных сред, для обычного парогенератора это лишний расход.

Почему сопротивление у одинаковых ТЭНов в одной сборке немного отличается?

ГОСТ 13268-88 нормирует допуск по мощности +5/-10 процентов, а не по сопротивлению напрямую. Для ТЭНа 3 кВт на 220 В это диапазон 2700-3150 Вт, что через R=U²/P даёт коридор сопротивления 15,4-17,9 Ом. Разброс внутри этого коридора у трёх ТЭНов из одной партии - норма, не брак.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года. Похожая тема: блок ТЭНов на одном фланце для взрывозащищённого нагревателя, расчёт сопротивления смотрите в статье про сопротивление ТЭНа 1 кВт на 220 В.
