Взрывозащищённые блоки электронагревателей БЭВ: устройство, характеристики и подбор

Автор: Руслан Садыкбаев · 16 сентября 2026

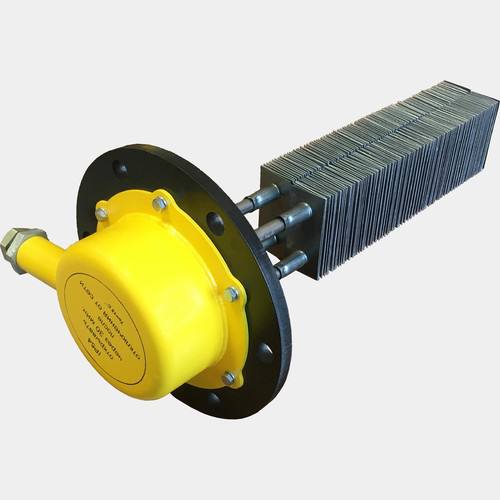

Взрывозащищённый блок электронагревателей: фланец, контактная оболочка и нагревательный пакет.

Взрывозащищённый блок электронагревателей БЭВ — это погружной электрический нагреватель для резервуаров и технологических ёмкостей, где возможно образование взрывоопасной газовой среды. В отличие от обычного фланцевого ТЭНа, его контактная часть размещена во взрывозащищённой оболочке, а конкретное исполнение подбирают по нагреваемой жидкости, мощности, напряжению, температуре, давлению и условиям зоны.

БЭВ применяют для нагрева воды, тосола, масла и нефтепродуктов в промышленных установках. Один и тот же блок нельзя без проверки переставлять из воды в масло или наоборот: допустимая поверхностная мощность ТЭНов и рабочая температура для этих сред различаются.

Как устроен блок БЭВ

Типовой блок состоит из четырёх основных частей:

1. Пучок трубчатых электронагревателей. Нагревательные элементы погружаются непосредственно в рабочую жидкость.
2. Монтажный фланец. Обеспечивает крепление к резервуару и герметичность соединения.
3. Взрывонепроницаемая оболочка. В ней находятся контактные выводы и электрические соединения.
4. Кабельный ввод. Через него выполняется подключение питающего кабеля с сохранением требуемого вида защиты.

В зависимости от исполнения внутри блока может быть один ТЭН или несколько нагревателей, соединённых параллельно либо звездой. Некоторые версии комплектуют встроенным терморегулятором, но наличие и диапазон регулирования нужно подтверждать по паспорту конкретного изделия.

Где применяют взрывозащищённые электронагреватели

Блоки БЭВ используют в ёмкостях и технологических установках нефтехимической, химической, лакокрасочной и другой промышленности, где требуется локальный нагрев жидкости и одновременно существует риск появления горючих газов или паров.

Типовые задачи:

• поддержание температуры масла и нефтепродуктов;
• нагрев воды и незамерзающих теплоносителей;
• предотвращение загустевания продукта в резервуаре;
• подготовка жидкости перед перекачкой или технологической операцией;
• компенсация теплопотерь в наружных установках.

Для оборудования, выпускаемого в обращение в ЕАЭС, обязательные требования к работе во взрывоопасных средах устанавливает ТР ТС 012/2011. Фактическую допустимость применения определяют по действующему сертификату и маркировке конкретного БЭВ, а не только по названию модели.

Типовые характеристики БЭВ для нефтепродуктов

Ниже приведены справочные характеристики распространённых исполнений. При заказе приоритет имеют паспорт, чертёж и техническое задание изготовителя.

Низкая удельная поверхностная мощность для нефтепродуктов нужна, чтобы снизить риск локального перегрева, коксования и ускоренного разрушения продукта около оболочки ТЭНа.

Типовые характеристики БЭВ для воды и тосола

Общие справочные параметры

• питание переменным током, частота 50±1 Гц;
• допустимое отклонение напряжения: от +10 до −15%;
• сопротивление изоляции: не менее 0,5 МОм;
• максимальное давление рабочей среды: 0,12 МПа;
• температура окружающей среды: от −50 до +50 °C;
• атмосферное давление: 84–106,7 кПа;
• относительная влажность: до 80%;
• максимальная температура наиболее нагретых частей взрывонепроницаемой оболочки: 135 °C;
• максимальная температура корпуса кабельного ввода: 80 °C.

Как подобрать блок электронагревателей

1. Уточнить рабочую жидкость

Для воды, тосола, масла и вязких нефтепродуктов требуются разные тепловые нагрузки. Ошибка на этом этапе приводит к перегреву поверхности, отложениям на ТЭНах и сокращению срока службы.

2. Рассчитать мощность

Для предварительной оценки нагрева используют формулу:

P = m × c × ΔT / (η × t),

где m — масса жидкости, c — её удельная теплоёмкость, ΔT — требуемое изменение температуры, t — время нагрева, η — коэффициент, учитывающий теплопотери.

Для поддержания температуры дополнительно считают потери через стенки резервуара, крышку, трубопроводы и теплоизоляцию. Простого деления объёма на мощность недостаточно.

3. Проверить питание и схему подключения

Нужно заранее определить:

• напряжение 220 или 380 В;
• доступную мощность сети;
• токовую нагрузку;
• схему соединения ТЭНов;
• аппараты защиты и коммутации;
• сечение и тип кабеля.

4. Сверить монтажные размеры

Критичны диаметр и исполнение фланца, длина погружной части, рабочее положение, свободное пространство внутри ёмкости и возможность обслуживания. Нагревательная часть не должна касаться стенок, днища или внутренних конструкций.

5. Подтвердить взрывозащиту

В заявке необходимо указать класс зоны, категорию и группу взрывоопасной смеси, температурный класс и требуемый вид взрывозащиты. Маркировка на шильдике, паспорт и сертификат должны соответствовать проекту объекта. Определение класса зоны выполняют профильные специалисты; это прямо предусмотрено правилами проектирования электроустановок во взрывоопасных зонах.

Требования к монтажу и эксплуатации

• Монтаж и подключение выполняет квалифицированный персонал по проекту и руководству изготовителя.
• Перед включением нагревательная часть должна быть полностью погружена в рабочую жидкость.
• Эксплуатация без жидкости недопустима, если паспортом не предусмотрено иное.
• Необходимо исключить образование воздушного кармана около ТЭНов.
• Фланцевое соединение проверяют на герметичность до подачи питания.
• Самовольная доработка взрывонепроницаемой оболочки, кабельного ввода и уплотнений запрещена.
• Для защиты от перегрева используют рабочий терморегулятор и независимое аварийное отключение.
• Периодичность осмотра и очистки назначают с учётом состава жидкости и скорости образования отложений.

Что указать в заявке на изготовление БЭВ

Чтобы получить точный расчёт, приложите:

1. рабочую среду и её свойства;
2. объём ёмкости;
3. начальную и требуемую температуру;
4. желаемое время нагрева или задачу поддержания температуры;
5. напряжение и количество фаз;
6. класс взрывоопасной зоны и требуемую Ex‑маркировку;
7. рабочее давление;
8. диаметр фланца и длину погружной части;
9. рабочее положение блока;
10. чертёж узла установки или фотографии существующего оборудования;
11. необходимость терморегулятора, датчика температуры и шкафа управления.

Частые вопросы

Во взрывоопасной зоне — только если применяемое оборудование и весь узел подключения соответствуют проекту, обязательным требованиям и имеют требуемое подтверждение соответствия. Обычный промышленный ТЭН сам по себе не заменяет сертифицированный взрывозащищённый блок.

Без отдельного расчёта — нет. Для масла обычно требуется существенно меньшая удельная мощность на поверхности оболочки, иначе возможны локальный перегрев и коксование.

Только если это разрешено паспортом конкретной модели. В типовом ряду встречаются как горизонтальные, так и вертикальные исполнения.

От мощности, количества и материала ТЭНов, фланца, длины погружной части, исполнения оболочки, комплектации автоматикой и требований к сертификации.

Заказать расчёт взрывозащищённого нагревателя

Компания «ТЭН‑Миасс» подбирает и изготавливает промышленные электронагреватели по техническому заданию и образцу. Для расчёта отправьте параметры среды, мощность, напряжение, монтажные размеры, условия взрывоопасной зоны и чертёж узла установки.

Важно: окончательные характеристики, маркировка взрывозащиты и возможность применения подтверждаются только после технической проверки задания и действующей документации на конкретное изделие.

Источники и нормативная база

• Технические характеристики типового ряда БЭВ: страница поставщика.
• Обязательные требования к оборудованию для работы во взрывоопасных средах: ТР ТС 012/2011.
• Правила выбора оборудования по классу взрывоопасной зоны: СП 423.1325800.2018.
