ТЭНР-38 на 1 кВт 220В L380мм: как подобрать аналог вместо модели с Озона

ТЭНР-38 на Озоне продаётся готовым комплектом: 1 кВт, 220 В, оребрённая трубка 380 мм. Если у вашего калорифера, тепловой завесы или сушильного шкафа посадочный узел хоть на 10–15 мм отличается, либо нужна другая мощность, готовый вариант физически не встанет. Делаем такой же оребрённый ТЭН под размер по фото или чертежу старого, без ограничения по длине и мощности.

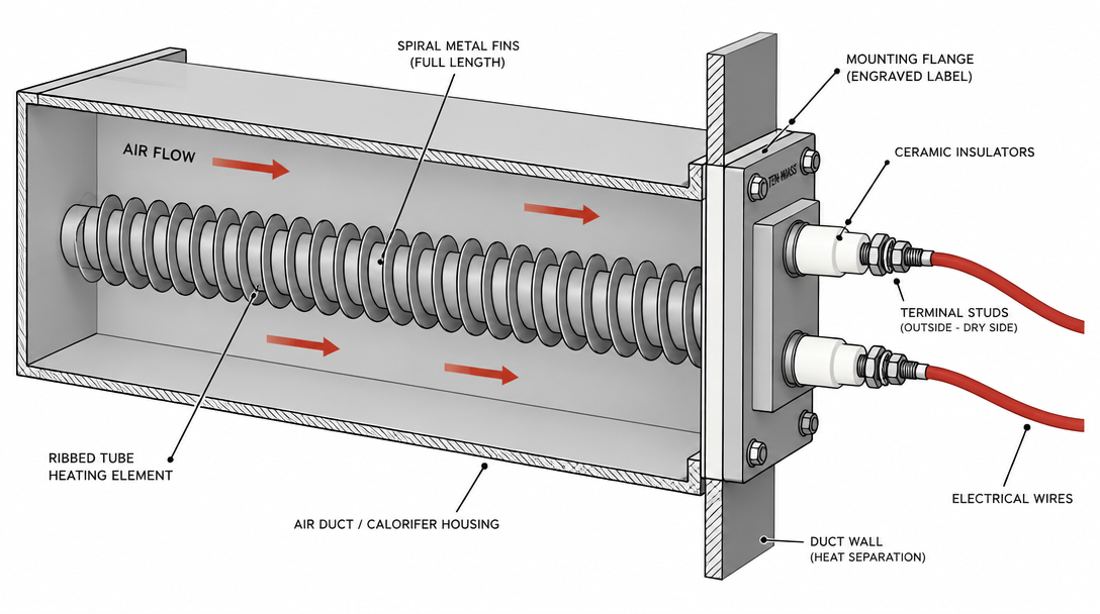

ТЭНР-38 оребрённый воздушный ТЭН в разрезе воздуховода, контакты снаружи на сухой стороне

Опубликовано 23 октября 2026 · ТЭН-Миасс

Что означает буква Р в ТЭНР-38

Р обозначает оребрённый. На прямую трубку по всей активной длине накатаны или напаяны металлические рёбра, которые работают как радиатор: площадь контакта с воздухом вырастает в 10–16 раз против гладкой трубки той же длины. Смысл не в том, чтобы «дать больше тепла», а в том, чтобы снять ту же мощность с оболочки при более низкой температуре: у оребрённой конструкции это 300–400 °С против 500–700 °С у гладкой трубки в воздухе той же нагрузки.

Цифра «38» в названии серии у разных производителей обозначает разное: иногда код типоразмера, иногда порядковый номер в линейке. Физические габариты (мощность, напряжение, длину) в заказе всегда указывают отдельно числами, как и сделано в этой статье: 1 кВт, 220 В, L380 мм. На маркировку в названии модели полагаться нельзя, нужны конкретные размеры.

Типовой ряд оребрённых ТЭН по мощности и длине

Ориентировочная раскладка: у нас каждая позиция делается под конкретный чертёж, точные цифры подтверждаются на расчёте.

Длина активной части, мм	Мощность, кВт	Материал оболочки	Типовое назначение
200–250	0,5–0,8	сталь 10	малые сушильные шкафы, термопеналы
350–400	0,8–1,2	сталь 10	тепловые завесы малой мощности, бытовые калориферы (наш пример)
450–600	1,5–2,0	сталь 10	калориферы вентиляционных установок
700–1000	2,0–3,0	сталь 10 / AISI 304	промышленные воздухонагреватели, сушильные камеры
от 1200	от 3,0	AISI 304, 08Х18Н10Т	крупные калориферы, технологическая сушка, влажный воздух

Для сухого чистого воздуха базовый материал: сталь 10. Как только в воздухе есть влага, пар или химически активные пары, оболочку делают из нержавейки AISI 304 или титан-стабилизированной 08Х18Н10Т, по умолчанию её и предлагаем, если технолог не настаивает на 316L.

Пример расчёта: сопротивление ТЭНР-38 на 1 кВт 220 В

Формула закона Ома для мощности: R = U² / P.

R = 220² / 1000 = 48 400 / 1000 = 48,4 Ом

Это расчётное значение для нового холодного элемента. По ГОСТ 13268-88 нормируется допуск не сопротивления, а мощности: +5 % / −10 % от номинала. Для 1 кВт это 1050–900 Вт, пересчёт через R=U²/P даёт коридор сопротивления 46,1–53,8 Ом. Коридор несимметричный, потому что допуск по мощности тоже несимметричный. Это нормально, не ошибка расчёта.

Разброс за пределами 46–54 Ом: это уже не технологический допуск, а признак проблемы. Окислился контакт, часть нихромовой нити выработалась, либо в руках не та мощность, что указана на маркировке.

Почему оребрённый ТЭН такой длины рассчитан на обдув

У ТЭНР-38 в примере активная часть 380 мм, диаметр трубки в типовом ряду серии 10–13 мм. Если считать ваттную нагрузку по площади самой трубки без учёта рёбер (так задаёт методика ГОСТ 13268-88 для соотнесения с допустимыми диапазонами по средам), получается около 7 Вт/см², что уже выше диапазона для спокойного воздуха (2,0–3,0 Вт/см²), но укладывается в диапазон для обдуваемого воздуха в калорифере (5,0–7,0 Вт/см²).

Отсюда практический вывод: такие оребрённые ТЭН конструктивно рассчитаны на работу с вентилятором, в калорифере, тепловой завесе, сушильной камере с принудительной циркуляцией. Повесить такой элемент в закрытый шкаф без обдува и ждать, что он проработает долго при полной мощности, не стоит: растёт риск локального перегрева оболочки и ускоренного выгорания рёбер в месте контакта с трубкой.

В чём разница между готовым ТЭНР-38 с маркетплейса и нашим аналогом

На Озоне и похожих площадках оребрённый ТЭН продаётся как серийный товар под стандартные бойлеры, конвекторы и калориферы массовых марок. Это быстро и дёшево, если ваш узел попадает в стандарт. Проблема начинается там, где не попадает.

нужная длина 365 или 410 мм, а в продаже только 380
резьба или фланец другого диаметра, под старое оборудование
мощность нестандартная: 0,9 или 1,2 кВт, а не ровный 1 кВт
нужна нержавейка вместо стали, потому что воздух влажный
элемент встроен в самодельную или снятую с производства установку, под неё готового размера в принципе нет

В этих случаях изготовление по фото или чертежу старого ТЭНа не альтернатива ради альтернативы, а единственный рабочий вариант. Минимальная партия: 1 штука, срок 7–14 рабочих дней.

Что прислать для расчёта

Фото или чертёж старого ТЭНа крупным планом, с линейкой или рулеткой в кадре
Общую длину и отдельно длину оребрённой (рабочей) части
Диаметр трубки
Посадочный узел: резьба (какая именно) или фланец с размерами отверстий
Требуемую мощность и напряжение
Тип среды: сухой или влажный воздух, есть ли химически активные пары
Есть ли принудительный обдув (вентилятор) или элемент работает в спокойном воздухе

Нужен аналог ТЭНР-38 или другого оребрённого ТЭНа под конкретный узел?

Пришлите фото или чертёж старого элемента, посчитаем точный размер и стоимость в день обращения.

Оформить заказ

Частые вопросы

Что значит буква Р в маркировке ТЭНР-38?

Р означает оребрённый. На трубку накатаны или напаяны металлические рёбра по всей длине. Рёбра увеличивают площадь контакта с воздухом в 10–16 раз по сравнению с гладкой трубкой той же длины.

Чем наш ТЭНР-38 отличается от модели с Озона?

На Озоне продаётся готовый типоразмер фиксированной длины и мощности. Мы делаем оребрённый ТЭН по вашему фото или чертежу: меняем длину, мощность, диаметр трубки и резьбу под конкретный узел, если готовый вариант не подходит по размеру.

Какое сопротивление должно быть у ТЭНР-38 на 1 кВт 220 В?

Расчётное значение 48,4 Ом по формуле R=U²/P. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт реальный коридор сопротивления 46,1–53,8 Ом. Это нормальный разброс между экземплярами.

Можно ли ставить ТЭНР-38 без принудительного обдува?

Оребрённые ТЭН такого класса мощности и длины проектируются для калориферов, тепловых завес и воздухонагревателей с вентилятором. В спокойном воздухе без обдува плотность теплового потока с трубки по методике ГОСТ 13268-88 выходит выше допустимой для естественной конвекции, и оболочка перегревается быстрее.

Из какого материала делают оболочку ТЭНР-38?

Для сухого воздуха стандартно используется сталь 10, углеродистая сталь, рассчитанная на воздушную среду. Для влажного или химически активного воздуха оболочку делают из нержавеющей стали AISI 304 либо 08Х18Н10Т, материал подбирается под среду при расчёте.

Что прислать, чтобы рассчитали аналог ТЭНР-38 под мою технику?

Фото или чертёж старого ТЭНа с размерами: общая длина, длина оребрённой части, диаметр трубки, посадочный узел (резьба или фланец), требуемая мощность и напряжение, тип среды и есть ли принудительный обдув. Точный расчёт стоимости делаем в день обращения по этим данным.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года. Похожие темы: финишный оребрённый ТЭН для калорифера, электрокалориферы серии ЭКОЦ, сопротивление ТЭНа 1 кВт 220 В.
