ТЭНР 105 А 13/1,5 К 115: производство по чертежу заказчика
Диаметр трубки 13 мм, условная длина активной части 1050 мм, мощность 1,5 кВт. Это расшифровка первой половины маркировки ТЭНР 105 А 13/1,5 К 115. Буква «Р» в начале означает, что трубка оребрённая: такой элемент греет воздух, а не воду, и без рёбер на этой мощности и длине перегрелся бы в спокойном воздухе. Ниже разбираем маркировку целиком, зачем нужны рёбра и что прислать, чтобы получить расчёт.

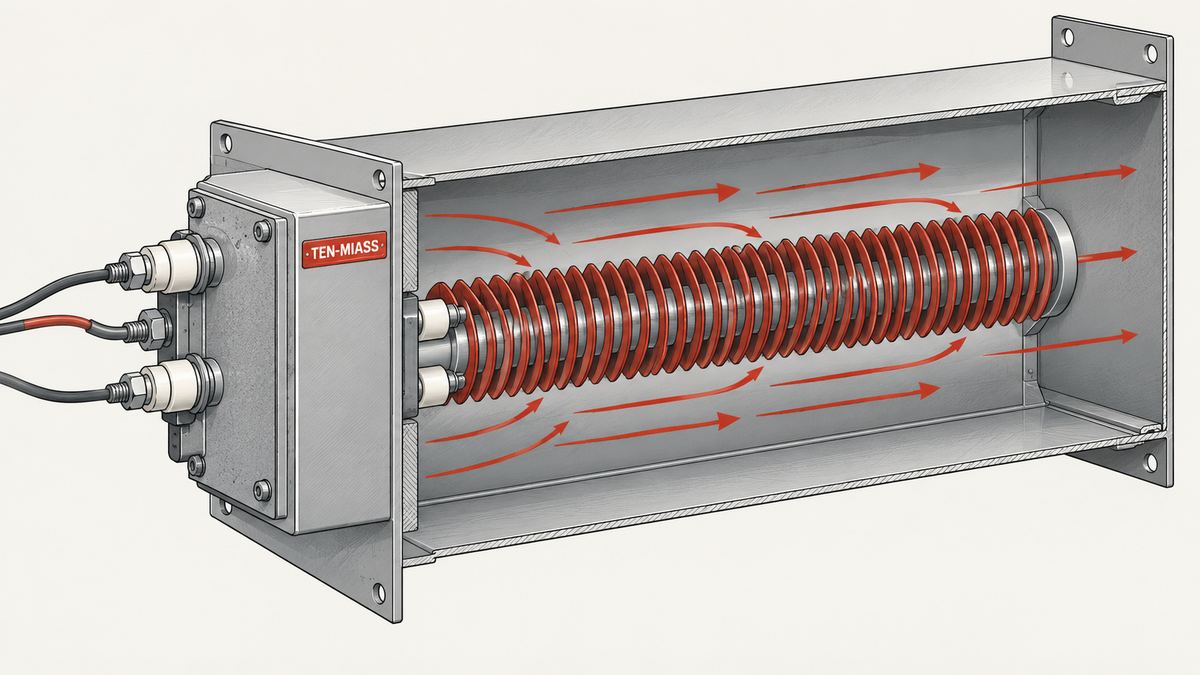

Оребрённый ТЭН в разрезе воздуховода: трубка с рёбрами внутри потока, контакты снаружи, на сухой стороне
Что означает маркировка ТЭНР 105 А 13/1,5 К 115
Маркировка строится по тому же принципу, что у других оребрённых ТЭНов в нашем каталоге ТЭНР: сначала размеры трубки, потом мощность, потом заводской код исполнения.
| Группа в маркировке | Что означает | На что влияет |
|---|---|---|
| ТЭНР | Трубчатый электронагреватель оребрённый | Элемент для нагрева воздуха или газа, не для погружения в воду без защитного кожуха |
| 105 | Условная длина активной (рабочей) части, 1050 мм | Площадь теплоотдачи и шаг установки в воздуховоде |
| А | Форма исполнения: прямой стержень | Способ монтажа во фланец или через штуцер, без изгибов |
| 13 | Наружный диаметр трубки, мм | Диаметр посадочного отверстия и допустимая ваттная нагрузка |
| 1,5 | Номинальная мощность, кВт | Коридор сопротивления и ток в цепи |
| К 115 | Заводской код материала оболочки и дополнительный параметр исполнения (напряжение питания либо тип крепления) | У разных производителей расшифровка этих двух символов отличается, нужен чертёж или фото изделия, чтобы не гадать |
Последнюю пару символов мы не трактуем вслепую. На практике «К» у одних заводов означает материал оболочки (например, специальную сталь под высокую температуру), у других это тип крепления к корпусу оборудования. Число «115» в одних обозначениях означает напряжение питания (встречается на оборудовании с местным трансформатором на 115 В, судовых и экспортных линиях), в других это служебный номер исполнения. Присылаете фото шильдика или чертёж, сверяем точно, без домыслов.
Зачем оребрённому ТЭНу рёбра
Коэффициент теплоотдачи от металла к воздуху в разы ниже, чем от металла к воде. Гладкая трубка в спокойном воздухе разогревается до 500-700 °С на оболочке, потому что основной канал отвода тепла здесь не конвекция, а излучение. Рёбра решают это не за счёт «больше тепла», а за счёт увеличения площади контакта с воздухом в 10-16 раз на том же метре трубки. Та же мощность снимается с гораздо большей поверхности, оболочка остаётся холоднее, периклаз внутри не выгорает быстрее положенного.
Про саму конструкцию подробнее читайте в статье устройство оребрённого ТЭНа: как навито ребро, из какого металла оно обычно и почему шаг навивки у разных задач разный.
Ваттная нагрузка: почему гладкая трубка здесь не подойдёт
Считаем по формуле ГОСТ 13268-88: q = P / (π·d·L), где d и L даны в сантиметрах.
Для гладкой трубки 13 мм, длина активной части 1050 мм, мощность 1500 Вт:
S = π × 1,3 × 105 ≈ 429 см²; q = 1500 / 429 ≈ 3,5 Вт/см²
| Режим воздуха | Допустимая q, Вт/см² | Результат для гладкой трубки (q=3,5) |
|---|---|---|
| Воздух спокойный (нет обдува) | 2,0-3,0 | Перегруз в 1,2 раза, оболочка перегреется |
| Воздух движущийся / калорифер | 5,0-7,0 | В пределах нормы, запас есть |
Вот где проявляется смысл оребрения: гладкая трубка на 1,5 кВт нормально работает под постоянным обдувом, но в момент останова вентилятора или в застойной зоне воздуховода уходит в перегрузку. Рёбра увеличивают рабочую площадь настолько, что элемент держит ту же мощность с запасом в обоих режимах: и при полном потоке, и при его временной остановке.
Сопротивление и допуск по ГОСТ 13268-88
ГОСТ нормирует допуск по мощности, не по сопротивлению: +5 % / −10 % от номинала. Для типового исполнения на 220 В и мощности 1,5 кВт считаем так:
R = U² / P = 220² / 1500 = 48 400 / 1500 ≈ 32,3 Ом
Допуск мощности даёт диапазон 1,35-1,575 кВт. Пересчёт через R = U²/P для обеих границ:
| Мощность | Сопротивление |
|---|---|
| 1,575 кВт (+5 %) | 30,7 Ом |
| 1,500 кВт (номинал) | 32,3 Ом |
| 1,350 кВт (−10 %) | 35,9 Ом |
Коридор несимметричный, 30,7-35,9 Ом, потому что сам допуск мощности несимметричный. Если марка изделия требует другое напряжение (например нестандартные 115 В из обозначения выше), пересчёт идёт так же, просто с другим U. Писать «±10 % сопротивления» неверно: допуск задан на мощность, а сопротивление из него только выводится.
Где применяют такие ТЭНы
Такое сочетание длины 1050 мм и мощности 1,5 кВт типично для секционного нагрева в узких воздуховодах, где элементы ставят рядами, каждый на своей фазе или группе. Обычная практика: калориферные секции приточных установок, сушильные и термические камеры, тепловые завесы и воздушные нагреватели промышленного климат-оборудования. Материал оболочки под такие задачи: углеродистая сталь для сухого воздуха без агрессивных примесей, либо нержавейка AISI 304 или 08Х18Н10Т, если в потоке есть пар, химия или высокая влажность.
Что прислать для расчёта
- Фото или чертёж с размерами: диаметр, длина, расположение фланца/штуцера
- Требуемая мощность в кВт и напряжение питания
- Температура воздуха в рабочей зоне и состав среды (сухой воздух, пар, пыль, химия)
- Скорость потока в воздуховоде, если известна: от неё зависит допустимая ваттная нагрузка
Этого достаточно, чтобы посчитать безопасную мощность на заданной длине и подтвердить расшифровку маркировки для конкретной партии.
Нужен ТЭНР 105 А 13/1,5 К 115 или аналог под свой воздуховод?
Оребрённых ТЭНов нет в типовом прайсе, считаем индивидуально по фото или чертежу, в день обращения. Минимальная партия: 1 штука, срок 7-14 дней.
Отправить чертёж на расчёт
