Устройство нагревателя

Как устроен оребрённый ТЭН

Оребрённый ТЭН — это трубчатый электрический нагреватель с дополнительной металлической поверхностью теплообмена. Разбираем конструкцию по схемам и показываем, какие параметры влияют на подбор.

Из чего состоит ТЭНР

Внутри металлической оболочки находится сопротивительная спираль. Электрическая изоляция и уплотнение отделяют спираль от корпуса. Снаружи размещено оребрение, которое увеличивает площадь контакта с движущимся воздухом.

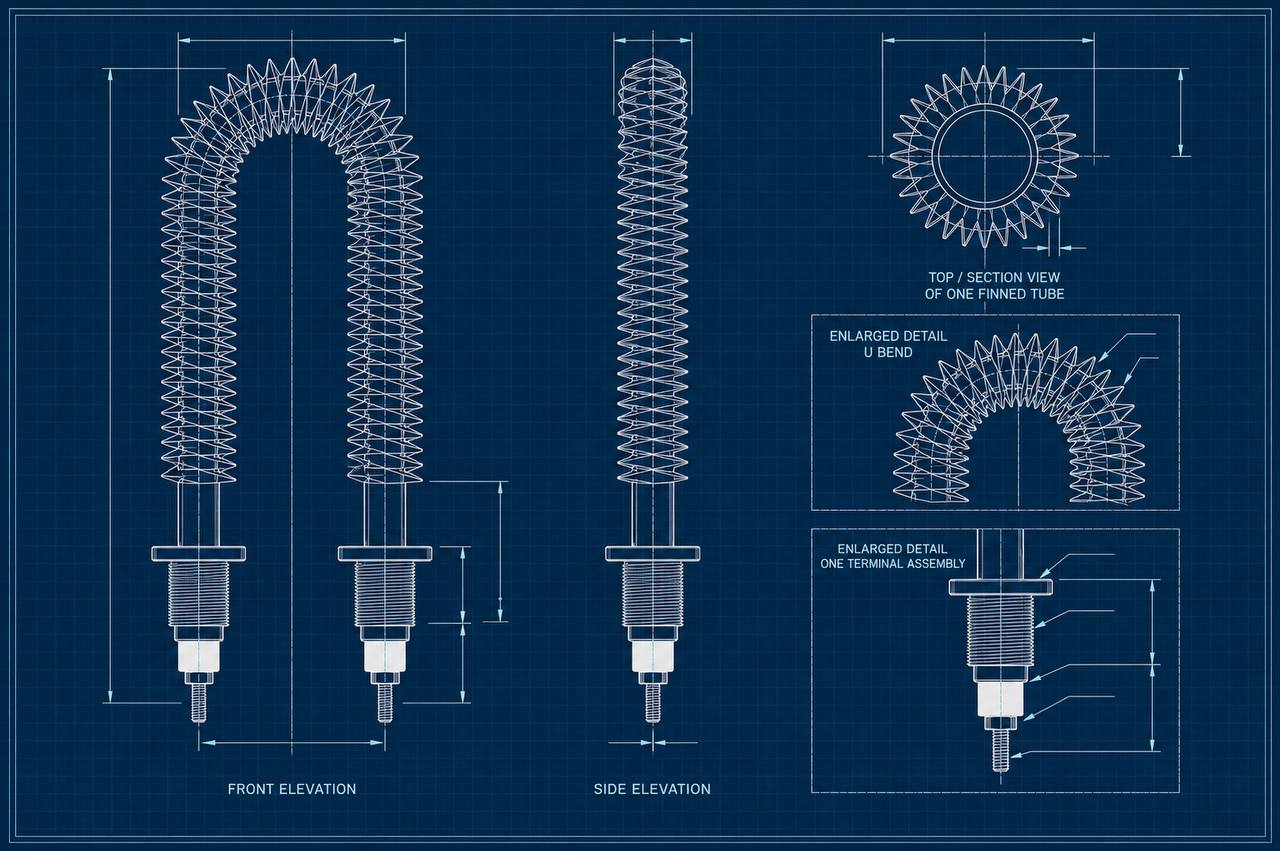

Общая схема: трубка, активная зона, холодные зоны и выводы.

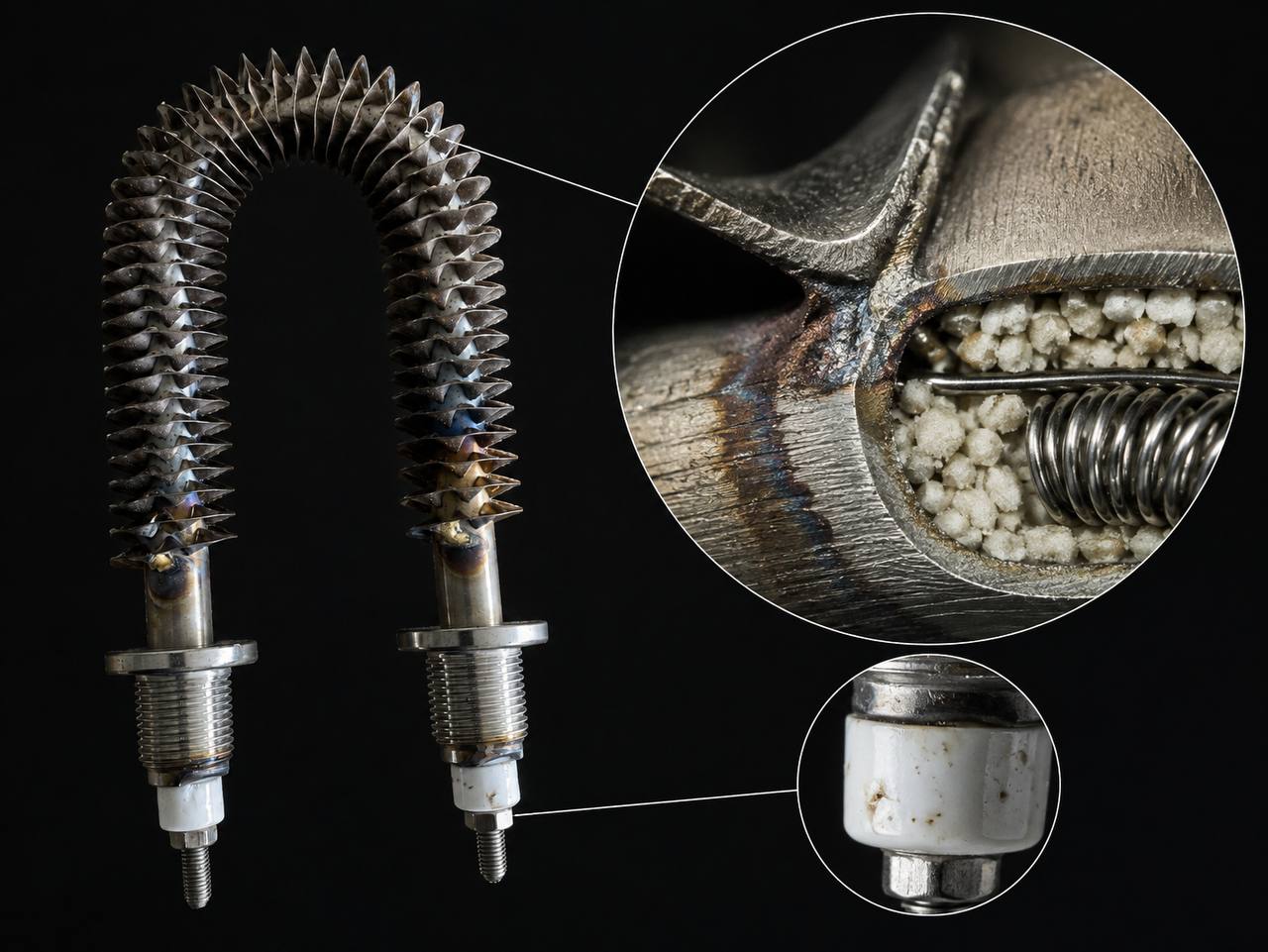

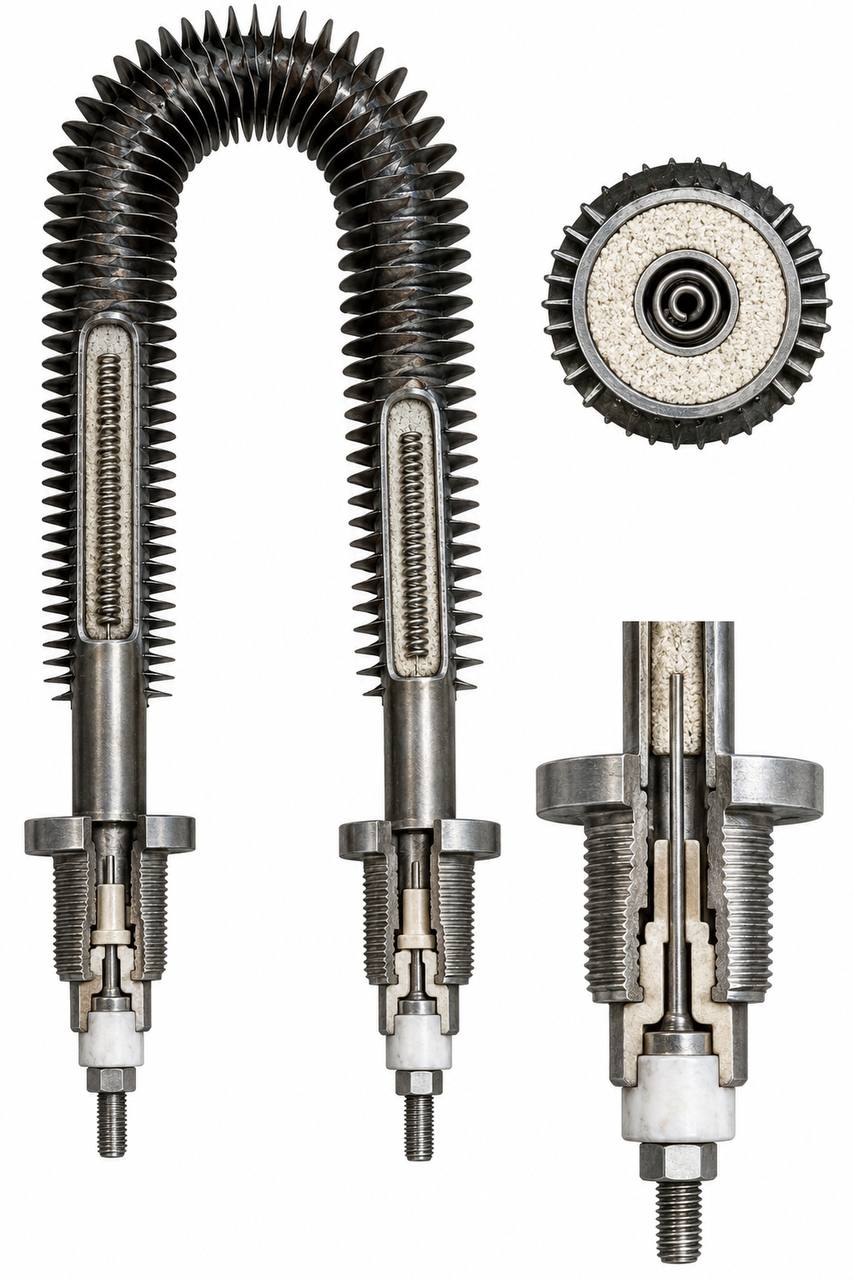

Сечение нагревателя и расположение внутренних элементов.

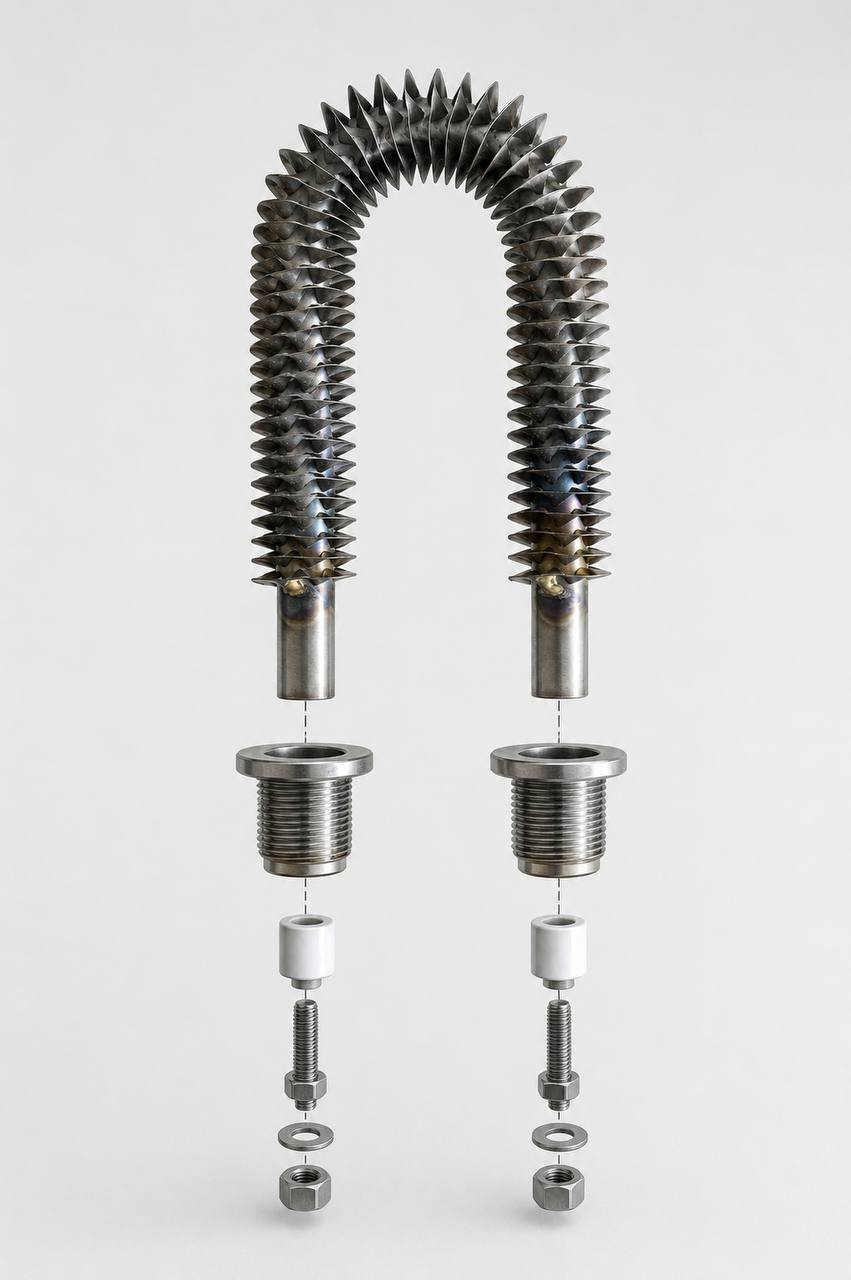

Разборная схема: оболочка, изоляция, вывод и крепёж.

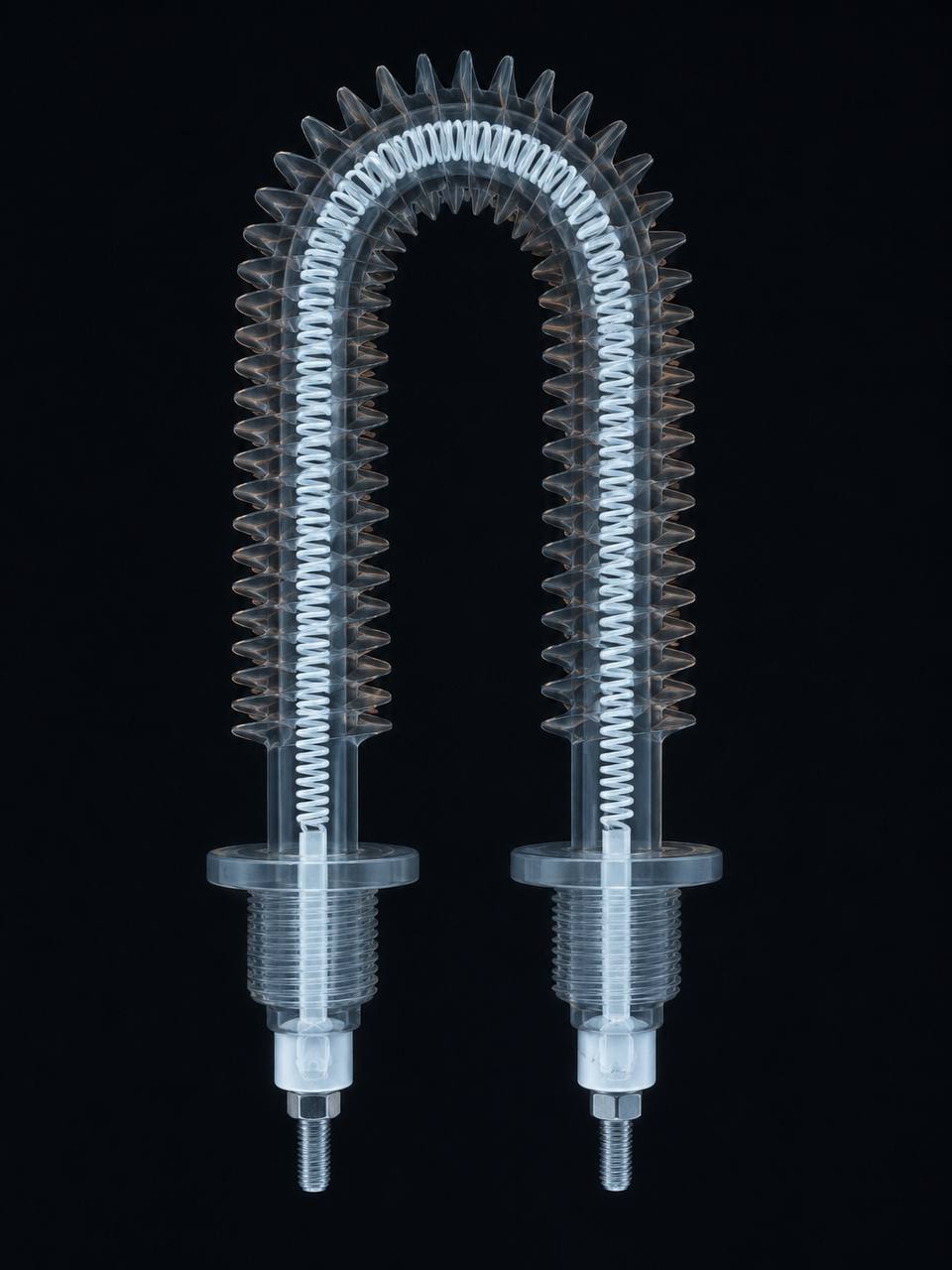

Путь тепла от спирали через оболочку к оребрению.

Зона крепления и герметизации у вывода.

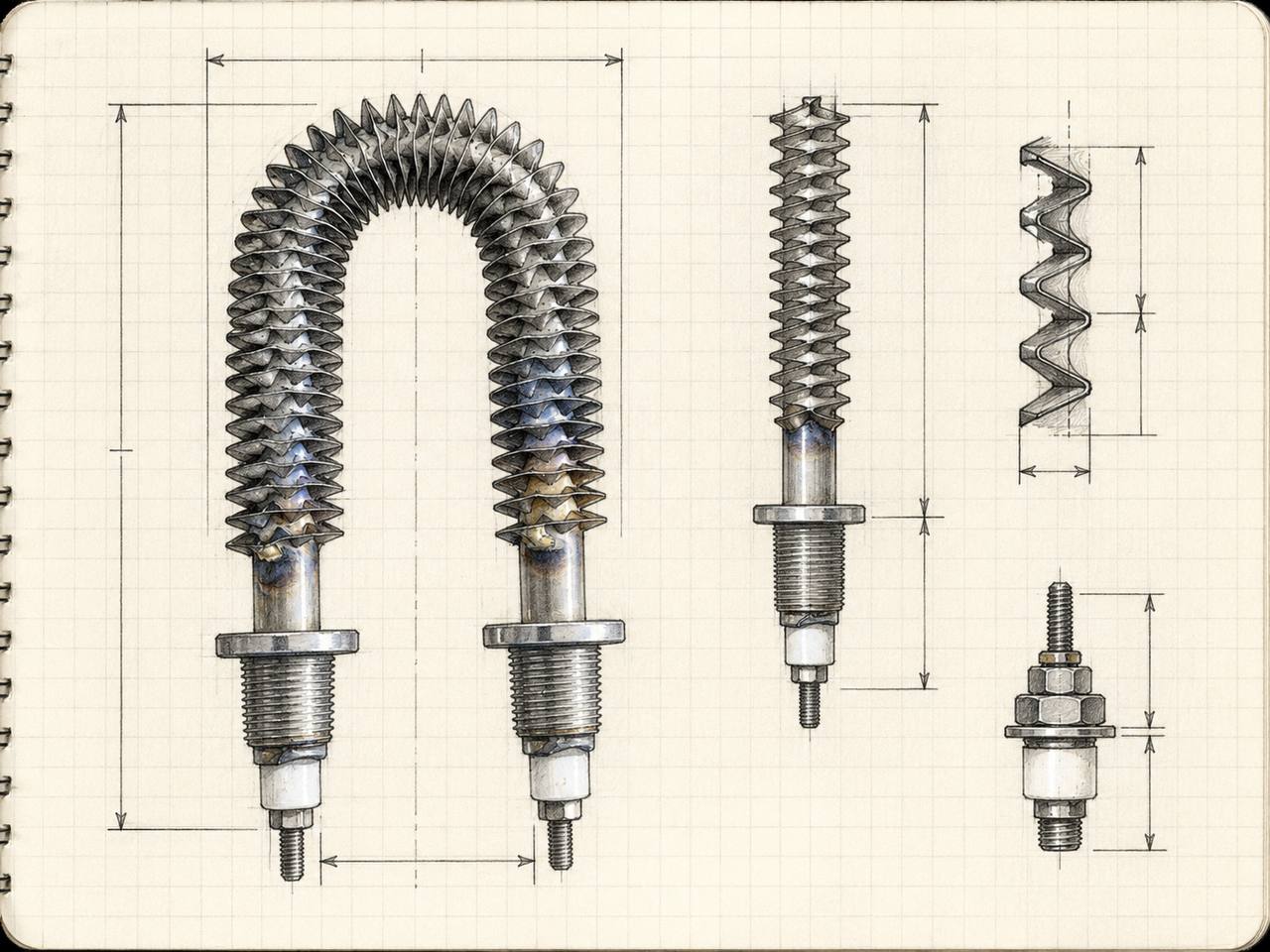

Варианты формы, выводов и посадочного крепления.

Почему важны диаметр и шаг оребрения

Диаметр трубки определяет основу поверхности теплообмена и влияет на конструкцию. Диаметр и шаг рёбер меняют эффективную площадь, сопротивление воздушному потоку и возможность очистки. Поэтому одинаковая мощность не означает одинаковую конструкцию.

Гладкий или оребрённый вариант

• Гладкий ТЭН: проще чистить, подходит для загрязнённого воздуха и ряда спокойных режимов.
• Оребрённый ТЭНР: имеет большую поверхность теплообмена, но требует достаточного обдува и контроля температуры.
• Для камеры или канала: дополнительно проверяются вентилятор, расход воздуха, автоматика потока и сервисный доступ.

Какие данные нужны для подбора

Пришлите фото старого ТЭНа, его маркировку, общую и активную длину, диаметр трубки, диаметр и шаг оребрения, форму, крепление, напряжение, мощность и рабочую среду. Если точных данных нет, начните с фотографии рядом с линейкой.
