ТЭНР 105 А 13/1.5 К 115: как заказать изготовление без оригинального чертежа
У большинства клиентов с такой маркировкой на руках не чертёж завода, а сгоревший ТЭН и шильдик с нечитаемым хвостом цифр. Для заказа этого достаточно: снимаем диаметр 13 мм, длину активной части 1050 мм и мощность 1,5 кВт прямо с образца, остальное подтверждаем пробной сборкой. Минимальная партия: 1 штука, срок 7-14 рабочих дней.

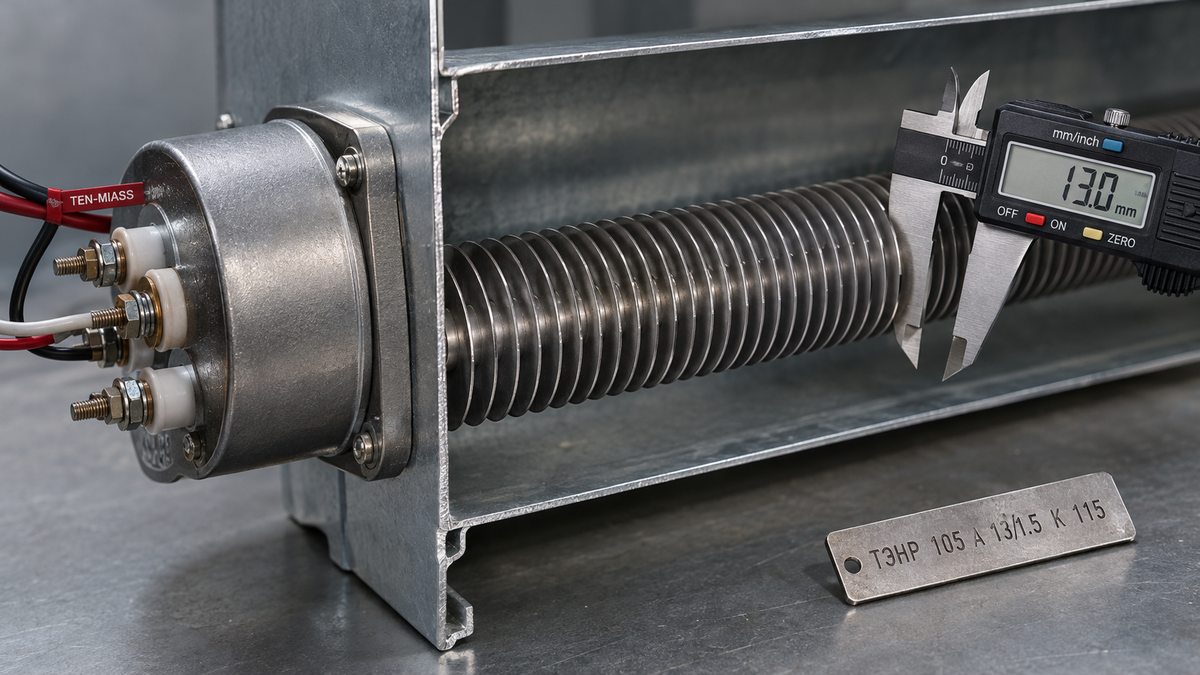

Замер диаметра трубки и шаг рёбер перед запуском партии в производство
Зачем мерить образец, если на нём уже есть маркировка
Маркировка ТЭНР 105 А 13/1,5 К 115 расшифровывается только частично без дополнительных данных, и дело не в лени читать ГОСТ. Разбор буквы «К» и числа «115» мы делали отдельно в статье про расшифровку этой маркировки. Коротко: это заводской код конкретного производителя, у разных заводов он означает разное, и гадать по нему вслепую мы не берёмся. Поэтому для производства копии надёжнее не трактовать символы, а снять геометрию с самого изделия, даже обгоревшего.
Диаметр трубки 13 мм измеряется штангенциркулем с точностью до десятой доли миллиметра, длина активной (нагреваемой) зоны - рулеткой, от начала оребрения до конца. Место под крепление смотрим отдельно, по месту в оборудовании. Этого достаточно для старта расчёта, даже если на шильдике читается только половина символов.
Что снимаем с образца перед запуском в работу
| Что измеряем | Зачем нужно | Чем снять, если образца нет |
|---|---|---|
| Диаметр трубки, 13 мм | Подбор заготовки, расчёт ваттной нагрузки | Внутренний диаметр отверстия в фланце или гильзе |
| Длина активной части, ≈1050 мм | Площадь теплоотдачи, под неё считается мощность | Глубина посадочного места в воздуховоде или камере |
| Шаг и высота рёбер | Фактическая площадь обдува, от этого зависит допустимая мощность на длине | Фото рядом с линейкой под углом, без искажения |
| Тип крепления (фланец, штуцер, резьба) | Чтобы новый ТЭН встал без переделки оборудования | Фото посадочного узла с открытой крышкой |
| Мощность и напряжение | Расчёт сопротивления и подбор сечения провода | Паспорт оборудования, если шильдик самого ТЭНа повреждён |
Проверка перед производством: не перегреется ли оболочка
Прежде чем брать размеры образца в работу, прогоняем их через формулу ваттной нагрузки ГОСТ 13268-88: q = P / (π·d·L). Для диаметра 13 мм, длины 1050 мм и мощности 1,5 кВт площадь активной части получается около 429 см², а нагрузка составляет 3,5 Вт/см². Это выше нормы для спокойного воздуха (2-3 Вт/см²), но укладывается в диапазон для обдуваемой зоны, калорифера или вентиляционного короба (5-7 Вт/см²).
Если по месту установки вентилятор отключается на паузах цикла или зона застойная, предупреждаем заранее и предлагаем запас: немного длиннее активная часть либо чуть ниже мощность на тех же рёбрах. Дешевле один раз поменять параметр на этапе расчёта, чем через месяц получить перегоревший периклаз внутри оболочки.
Этапы изготовления: что происходит после отправки фото
- Приём размеров. Смотрим фото или замеры, проверяем ваттную нагрузку, называем ориентировочную цену и срок в день обращения.
- Подбор заготовки. Трубка нужного диаметра и материала (углеродистая сталь для сухого воздуха, нержавейка AISI 304 или 08Х18Н10Т, если в потоке пар или химия), нихромовая спираль под заданное сопротивление.
- Навивка рёбер и сборка. Ленту навивают с шагом, снятым с образца или заданным расчётом, спираль центрируют внутри трубки.
- Набивка периклазом и опрессовка. Трубку уплотняют, чтобы спираль не касалась стенки: это главная причина пробоя у кустарных перемоток.
- Контроль. Прозвонка сопротивления, проверка пробоя изоляции мультиметром в режиме высокого сопротивления, сверка длины и диаметра с образцом.
- Отгрузка. СДЭК или ПЭК по России, отдельная логистика для Казахстана.
Документы, оплата, сроки
Схема оплаты стандартная для разовых заказов: 50% на материал при согласовании размеров, остаток перед отправкой. На повторных заказах, когда предприятие уже знакомое, отсрочку обсуждаем отдельно. На руки выдаём паспорт изделия и сертификат, если они нужны для приёмки по вашим внутренним регламентам.
Срок: 7-14 рабочих дней от подтверждения размеров. Разброс зависит от того, есть ли нужный диаметр трубки на складе в моменте, или его нужно заказывать отдельно.
Когда это быстрее, чем искать оригинал
Если маркировка указывает на импортное исполнение, поиск оригинала через дистрибьютора обычно занимает от 30 дней с риском получить не тот типоразмер посадки. Минимальная партия у большинства поставщиков - от 10 штук, а у нас - 1 штука. Для одного вышедшего из строя элемента в линии это разница между остановкой цеха на месяц и заменой через полторы недели.
Что прислать, чтобы получить расчёт сегодня
- Фото образца целиком и отдельно шильдика, если он читается хотя бы частично
- Фото посадочного места: фланец, штуцер или резьба, с открытой крышкой корпуса
- Требуемую мощность и напряжение, если на шильдике их не разобрать, данные берём с паспорта оборудования
- Температуру и состав воздуха в рабочей зоне: сухой, с паром, с пылью или химией
Нужен ТЭНР 105 А 13/1.5 К 115 или похожий по фото?
Снимем размеры с образца, посчитаем ваттную нагрузку и назовём цену и срок в день обращения. От 1 шт., доставка по России и в Казахстан.
Отправить фото на расчёт
