ТЭНП 70.14.1,0 изготовление на заказ: как читать маркировку

70 миллиметров - длина рабочей части патрона в маркировке ТЭНП 70.14.1,0, 14 миллиметров - диаметр корпуса, 1,0 - мощность в киловаттах, то есть 1000 Вт. Так эту запись читают большинство заводов патронных ТЭН, но это не норма ГОСТ: сам ГОСТ 13268-88 регламентирует обозначение только для двухконцевых трубчатых нагревателей. Напряжение в коде не указано, по умолчанию берём 220 В и уточняем у заказчика. Цена такого ТЭНП при заказе от 10 шт - 4 424-4 852 ₽.

Опубликовано 9 октября 2026 · ТЭН-Миасс

Патронный ТЭНП в разрезе металлического блока, трубка внутри отверстия, контакты снаружи на сухой стороне

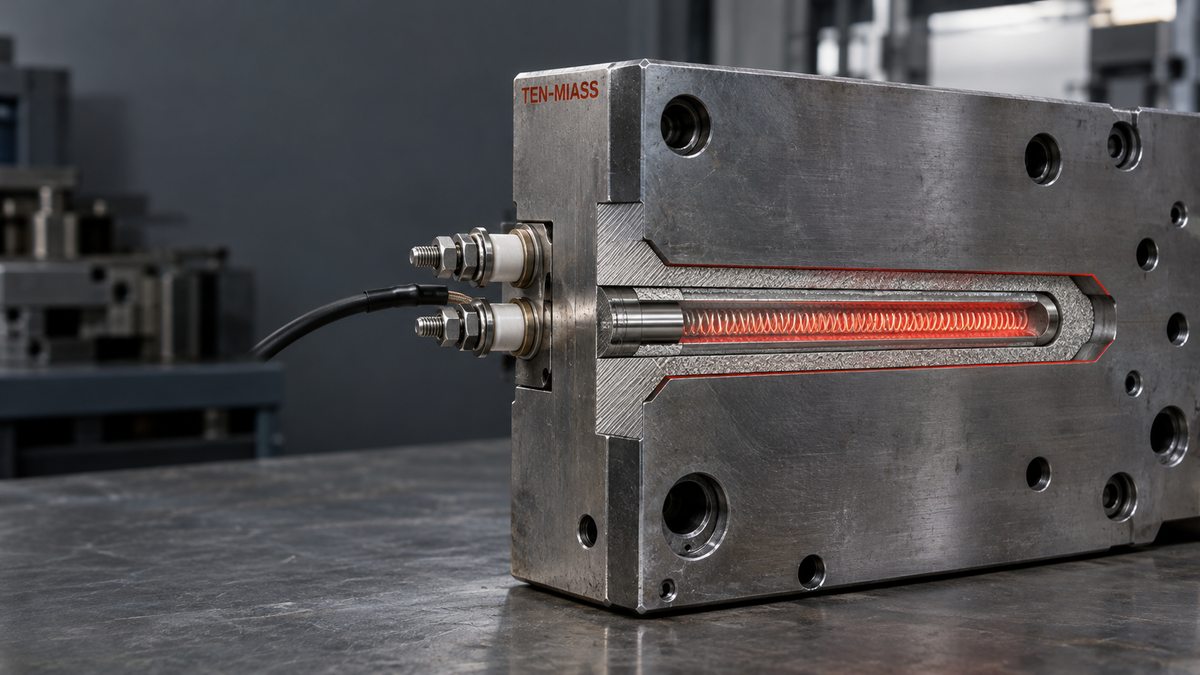

Патронный ТЭНП в разрезе: рабочая часть внутри посадочного отверстия, контакты выведены на сухой торец снаружи блока

Что такое ТЭНП и почему у него другая маркировка

ТЭНП - патронный электронагреватель: цилиндрический корпус с нихромовой спиралью в магнезитовой засыпке, который вставляется в отверстие пресс-формы, плиты, калорифера или другой оснастки. Тепло передаётся прямым контактом оболочки с металлом, а не через воду или воздух, как у обычного ТЭНа. Контакты выведены на один торец, второй - глухой, поэтому патрон можно ставить в тупиковое гнездо. На нашем производстве диапазон размеров - диаметр 4-32 мм, длина 30-6000 мм, конкретный заказ собирают под отверстие заказчика.

Подробнее о конструкции и материалах - в статье патронные ТЭНы: конструкция, материалы и применение.

Как читать цифры 70.14.1,0

Группа	Что означает	На что влияет
70	Длина рабочей (нагреваемой) части, мм	Глубина посадочного отверстия
14	Диаметр корпуса, мм	Диаметр отверстия с допуском ±0,1 мм
1,0	Мощность, кВт (1000 Вт)	Ток, сечение подводящего провода

Дальше в код часто добавляют букву (материал оболочки или вариант подключения) и напряжение сети. В этой заявке их нет - значит, их нужно уточнить отдельно: без буквы и вольт мы не знаем, какая оболочка нужна и под какую сеть мотать спираль. По умолчанию предполагаем сталь 10 и 220 В, но перед запуском в производство подтверждаем оба параметра с заказчиком.

Почему нельзя просто угадать порядок цифр

ГОСТ 13268-88 фиксирует условное обозначение только для двухконцевых ТЭН общего назначения. Пример из текста стандарта: ТЭН-25А10/0,25Х127 - 25 это длина в см, А - код контактных стержней, 10 - диаметр, 0,25 - мощность, Х127 - напряжение. Для патронных (ТЭНП) такой единой сетки стандарт не даёт, и заводы кодируют по-своему.

У нас и у большинства каталогов первым идёт размер рабочей части, вторым диаметр. Но, например, в маркировке ЭНП порядок обратный - сначала диаметр, потом длина (разбирали отдельно в статье ЭНП: как читать маркировку патронного нагревателя). Перепутать диаметр с длиной значит заказать патрон, который либо не входит в отверстие, либо торчит из него на треть. Если на вашем шильдике другой порядок цифр или другие буквы - пришлите фото, прочитаем точно вашу маркировку, а не применим чужую схему.

Таблица цен по диаметру патрона

Длина рабочей части 70 мм и мощность в этой таблице зафиксированы, меняется только диаметр корпуса - видно, что цена растёт вместе с диаметром, а не с мощностью.

Диаметр, мм	Цена при заказе от 10 шт, длина 70 мм
6	3 880-4 256 ₽
10	3 958-4 341 ₽
12	4 113-4 511 ₽
14 (наш код)	4 424-4 852 ₽
16	4 579-5 022 ₽
20	5 200-5 703 ₽
25	5 820-6 384 ₽

Цены - по нашему прайс-калькулятору, уровень «Цена». Закупка от 10 шт. При заказе 1-2 шт стоимость выше в 2,5-3 раза: короткий цикл производства не распределяет затраты на партию. Точный расчёт - после чертежа или фото шильдика.

Проверка: сопротивление ТЭНП 1 кВт на 220 В

R = U² / P = 220² / 1000 = 48,4 Ом - это норма для холодного нового ТЭНП мощностью 1 кВт на 220 В. ГОСТ 13268-88 допускает отклонение мощности от +5 % до −10 %, для 1 кВт это 900-1050 Вт. Пересчёт через R = U²/P даёт коридор сопротивления 46,1-53,8 Ом - несимметричный, потому что и допуск мощности несимметричен.

Меряем так: обесточить прибор, отсоединить провода от клемм, мультиметр на предел 200 Ом, щупы на оба контакта патрона. Меньше 46 Ом - вероятно замыкание витков спирали. Больше 54 Ом - обрыв нити или подгоревший контакт под изоляцией. Полная методика замера и таблица по другим мощностям и напряжениям - в статье сопротивление ТЭНа 1 кВт на 220 В.

Материал оболочки

Для сухого контакта металл-металл (пресс-формы, калориферы без влаги) обычно достаточно углеродистой стали 10 - она дешевле нержавейки и держит нужную температуру. AISI 304 (08Х18Н10) ставим, когда рядом вода, пар или конденсат. Для пищевых линий и агрессивных сред по умолчанию берём AISI 321 (08Х18Н10Т, «десятка Т») - титан-стабилизированная сталь, не реагирует с окислителями так, как медь или латунь. Чистый титан - отдельно, только под хлориды, кислоты и похожую химию.

Что прислать, чтобы посчитать точно:

фото шильдика старого патрона целиком или чертёж посадочного отверстия
диаметр и длину рабочей части, замеренные штангенциркулем, а не на глаз
мощность и напряжение сети
куда ставится: пресс-форма, плита, калорифер, бак
количество и желаемый срок

Нужен ТЭНП 70.14.1,0 или патрон другого размера?

Сделаем по вашему чертежу, фото шильдика или марке с корпуса. От 1 шт., срок 7-14 рабочих дней.

Оформить заказ

Частые вопросы

Что означают цифры в маркировке ТЭНП 70.14.1,0?

По схеме, принятой у нас и у большинства производителей патронных ТЭН, первое число - длина рабочей части патрона в мм, второе - диаметр корпуса в мм, третье - мощность в кВт. Для 70.14.1,0 это длина 70 мм, диаметр 14 мм, мощность 1 кВт (1000 Вт). Жёсткой нормы ГОСТ на такую последовательность для патронных ТЭН нет, поэтому перед заказом порядок цифр уточняем у заказчика или по фото шильдика.

Почему у разных заводов порядок цифр в маркировке патронного ТЭН разный?

ГОСТ 13268-88 стандартизирует обозначение только для двухконцевых трубчатых ТЭН: длина, код контактных стержней, диаметр, мощность, напряжение. Для патронных (ТЭНП) единой госстандартной сетки цифр нет, и каждый завод кодирует по-своему: один пишет длину.диаметр.мощность, другой - диаметр×длину. Перепутанный порядок даёт нагреватель, который либо не входит в отверстие, либо торчит из него.

Какое напряжение у ТЭНП 70.14.1,0, если в коде оно не указано?

По умолчанию считаем 220 В, если заказчик не указал другое. Перед производством напряжение обязательно подтверждаем: 220 В и 380 В - это разная намотка спирали и разное сопротивление, менять уже готовый патрон под другую сеть нельзя.

Сколько стоит ТЭНП 70.14.1,0?

По нашему прайс-калькулятору для диаметра 14 мм и длины 70 мм при заказе от 10 шт цена 4 424-4 852 ₽ за штуку. Цена зависит от диаметра и длины корпуса сильнее, чем от мощности: мощность задаёт плотность витков спирали внутри уже выбранного корпуса, а не стоимость заготовки. Точная цена - после чертежа или фото шильдика.

Как проверить мультиметром, что ТЭНП 70.14.1,0 исправен?

Меряем сопротивление между контактами. Для мощности 1 кВт на 220 В норма 48,4 Ом по формуле R = U²/P. ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, поэтому реальный разброс сопротивления 46,1-53,8 Ом - это нормально. Меньше 46 Ом - похоже на замыкание витков, больше 54 - обрыв нити или подгоревший контакт.

Какая минимальная партия на ТЭНП и сроки изготовления?

От 1 штуки. Делаем по вашему чертежу, по фото старого патрона или по марке с шильдика. Срок 7-14 рабочих дней, отправка СДЭК или ПЭК по России и в Казахстан.
