Маркировка ЭНП строится из трёх блоков: диаметр×длина (мм), мощность (кВт)×напряжение (В), цифра типа подключения. ЭНП 16,8×164 0,5×400 3 - это патронный нагреватель диаметром 16,8 мм, длиной 164 мм, мощностью 500 Вт на 400 В, выводы - резьбовые шпильки (тип 3). Удельная мощность у него около 5,8 Вт/см² при допустимых 18-20 - конфигурация с большим запасом по ресурсу.
Из чего состоит маркировка ЭНП?
Из трёх блоков, разделённых точкой с запятой или пробелом. На примере заявки:

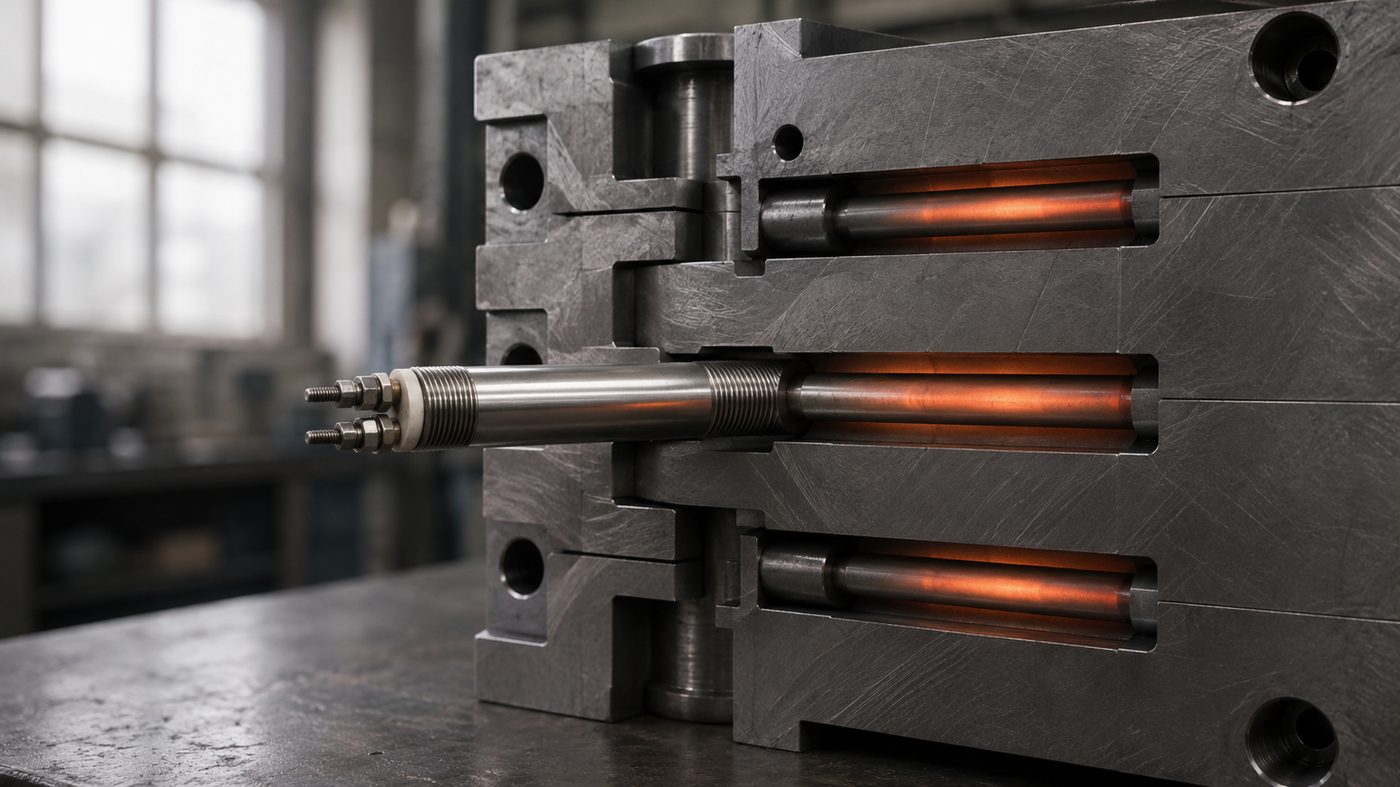

Диаметр 16,8 мм выглядит странно только на первый взгляд. Это посадочный размер под конкретную гильзу: патрон должен входить в отверстие с зазором 0,05-0,1 мм на сторону. Больше зазор - между корпусом и металлом остаётся воздушная прослойка, тепло не уходит, патрон перегревает сам себя и сгорает. Про устройство таких нагревателей подробнее - в статье конструкция и применение патронного нагревателя.
Мощность в маркировке всегда в киловаттах. 0,5 - это 500 Вт. Снабженцы иногда читают «0,5» как «5 кВт» и получают КП на другое изделие, поэтому при заказе лучше продублировать словами.
Хватит ли диаметру такой мощности? Считаем удельную нагрузку
Удельная мощность - главный ограничитель ресурса патрона. Формула простая: W = P / (π × d × L), мощность делим на площадь боковой поверхности. Подставляем числа из заявки: 500 / (3,14 × 1,68 см × 16,4 см) ≈ 5,8 Вт/см². Для диаметра 16,8 мм в плотной посадке допускается 18-20 Вт/см². Запас больше чем тройной: такой патрон при чистой посадке ходит годами.
А вот если бы в той же геометрии заказали 2 кВт, вышло бы 23 Вт/см² - за пределом. Изоляция у перегруженного патрона деградирует за недели. Это та проверка, которую стоит делать до заказа, а не после.
Какие диаметры ЭНП бывают и когда какой брать?
| Диаметр, мм | Допустимая удельная мощность, Вт/см² | Типичные выводы |
|---|---|---|
| 6,5 | 8-10 | провода (тип 1) |
| 8 | 10-12 | провода (тип 1) |
| 10 | 12-15 | провода или шпильки |
| 12,5 | 15-18 | шпильки (тип 3) |
| 16 | 18-20 | шпильки (тип 3) |
| 16,8 | 18-20 | шпильки (тип 3) |
| 20 | 20-25 | шпильки или клеммы (тип 2) |
Значения даны для плотной посадки в металл. Если патрон греет воздух или стоит в свободном отверстии, допустимую нагрузку делите на два, а лучше на три.
Провода, клеммы или шпильки: что выбрать?
- Тип 1, гибкие провода: малые диаметры (6,5-10 мм), стеснённый монтаж, токи до 3-4 А. Провод в термостойкой изоляции выводится прямо из торца.
- Тип 2, клеммная колодка: удобна для частой замены, требует места над торцом патрона.
- Тип 3, резьбовые шпильки: рабочая классика для диаметров от 10 мм. Гайка с шайбой держит вибрацию, соединение можно затянуть с контролем момента. В заявке выше выбран именно этот тип, хотя ток там всего 500 / 400 = 1,25 А: шпильки берут не ради тока, а ради механики соединения.
Общий обзор типов и назначения патронных ТЭНов - в материале патронные ТЭНы. Если же у вас на руках маркировка обычного трубчатого нагревателя, а не патрона, читайте расшифровку маркировки ТЭНа.
Что прислать для КП: чек-лист
- диаметр и длина патрона (или маркировка со старого шильдика целиком);
- мощность и напряжение, напряжение вашей сети;
- тип выводов: провода, клеммы, шпильки; нужная длина проводов, если тип 1;
- куда ставится: пресс-форма, плита, гильза, воздух;
- количество и желаемый срок.
Если маркировка стёрта, достаточно фото патрона рядом с рулеткой и замера сопротивления мультиметром: мощность восстановим по формуле P = U²/R.
Нужны патронные нагреватели по вашей маркировке?
Пришлите строку из заявки или фото старого патрона. КП с ценой и сроком - в течение дня. От 1 штуки.
Часто задаваемые вопросы
Что означает первая пара чисел в маркировке ЭНП 16,8×164?
Диаметр и длину корпуса в миллиметрах: наружный диаметр трубки 16,8 мм, длина патрона 164 мм. Посадочное отверстие в детали сверлят и разворачивают чуть больше диаметра патрона, зазор 0,05-0,1 мм на сторону: так нагреватель входит плотно и отдаёт тепло металлу, а не воздуху.
Как понять из маркировки, какая у ЭНП мощность и напряжение?
Вторая пара чисел: 0,5×400 означает мощность 0,5 кВт (500 Вт) и напряжение 400 В. Мощность в маркировке ЭНП указывается в киловаттах, поэтому 0,5 - это 500 Вт, а не 5 кВт и не 50 Вт. Перед заказом сверьте напряжение с вашей сетью: патрон на 400 В в сети 230 В выдаст примерно втрое меньше тепла.
Что значит цифра 3 в конце маркировки ЭНП?
Тип подключения. У большинства производителей: 1 - гибкие выводы проводом, 2 - выводы под клеммную колодку, 3 - резьбовые шпильки с гайками. Шпильки ставят там, где провод неудобно герметизировать или где соединение должно держать вибрацию: гайка с шайбой не отвалится, в отличие от скрутки.
Как проверить, не перегреется ли патронный нагреватель?
Посчитайте удельную мощность: W = P / (π × d × L), где P - мощность в ваттах, d и L - диаметр и длина в сантиметрах. Для ЭНП 16,8×164 0,5×400: 500 / (3,14 × 1,68 × 16,4) ≈ 5,8 Вт/см². Для диаметра 16,8 мм в плотной посадке допустимо до 18-20 Вт/см², то есть запас больше чем тройной.
Можно ли заказать ЭНП нестандартного диаметра или длины?
Да. Диаметр 16,8 мм из заявки - как раз пример посадки под конкретную гильзу. Изготавливаем патронные нагреватели по размерам заказчика от 1 штуки, срок 7-14 рабочих дней. Нужны диаметр, длина, мощность, напряжение и тип выводов; если старый патрон под рукой, достаточно его фото с рулеткой и шильдиком.
Та заявка, с которой начали, ушла в работу в тот же день: строка маркировки плюс количество - и больше ничего уточнять не пришлось. Так выглядит идеальный запрос глазами производителя.
