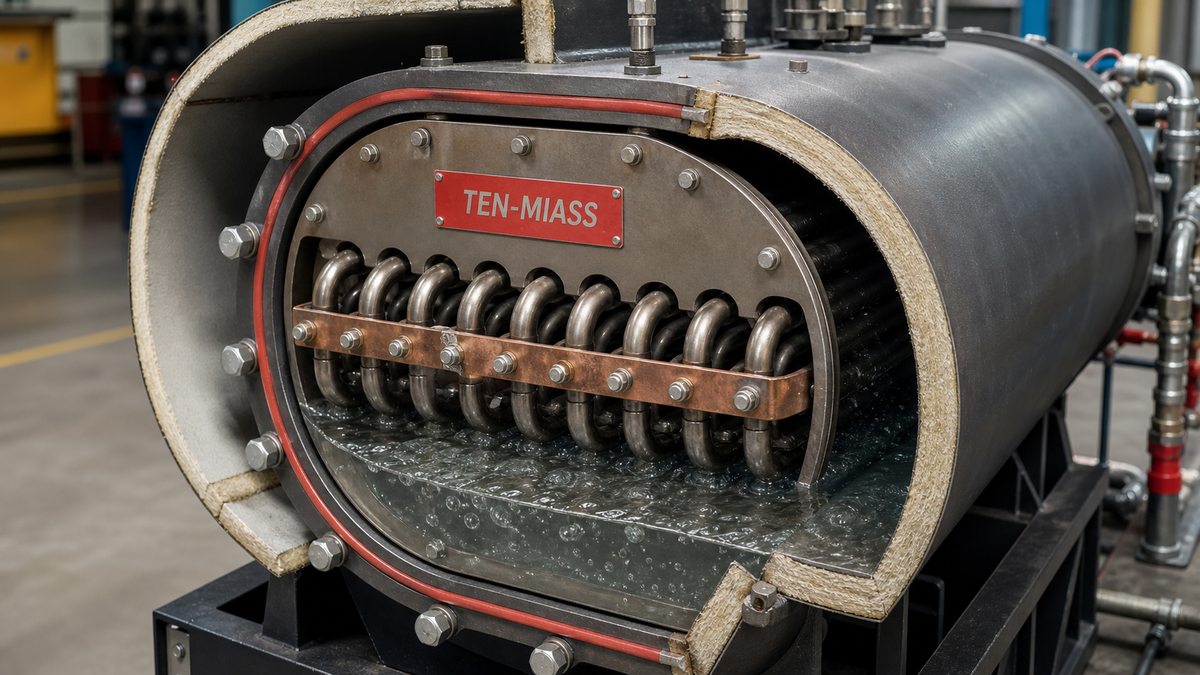

ТЭНБ-П-15 кВт с кольцом и перемычкой — что это

Что такое ТЭНБ-П

ТЭНБ расшифровывается как блок трубчатых электронагревателей. Буква П означает плоское исполнение: трубки расположены в одной плоскости, и весь узел крепится через плоский фланец к стенке котла или ёмкости. В отличие от круглого исполнения (ТЭНБ без П), плоский вариант проще монтировать в боковые отверстия нестандартной формы и легче обслуживать.

15 кВт — суммарная мощность блока. Как правило, это три группы трубок по 5 кВт на каждую фазу трёхфазной сети 380 В. Количество трубок в группе зависит от единичной мощности каждой: три трубки по 1,67 кВт или, например, шесть по 0,83 кВт дадут те же 5 кВт на фазу.

Смотрите также: что такое ТЭНБ и как он устроен, блок ТЭН 15 кВт — параметры и выбор.

Что такое кольцо в ТЭНБ-П

Кольцо — уплотнитель фланцевого соединения. Оно ставится в канавку между фланцем блока ТЭНов и фланцем патрубка котла. Задача кольца — обеспечить герметичность стыка при рабочем давлении и температуре среды.

Материал кольца подбирается под условия эксплуатации:

При заказе блока мы уточняем рабочую среду и температуру, чтобы сразу подобрать подходящий уплотнитель и поставить его в комплекте с блоком.

Что такое перемычка

Перемычка в блоке ТЭНов может выполнять две разные функции. Поэтому в документации и разговорной речи под одним словом нередко понимают совсем разные детали.

Электрическая перемычка (токоведущая шина)

Соединяет выводы трубок между собой по заданной схеме. Для трёхфазной сети 380 В трубки соединяют по схеме звезда или треугольник. Перемычка выполнена из медной или латунной шины, закреплённой через изоляционные колодки на опорной планке блока.

Без перемычки каждая трубка имеет два открытых вывода — их надо подключать отдельными проводами. С перемычкой монтажник получает готовый узел: три фазных вывода и клемму нейтрали (или две группы по три фазы при схеме треугольник). Это сокращает время монтажа и снижает риск ошибки при подключении.

Механическая перемычка (распорка)

Металлическая полоса или скоба, которая удерживает трубки блока на заданном расстоянии друг от друга. Особенно важна при длинных трубках (от 600 мм): без фиксации они вибрируют при работе, что приводит к усталостным трещинам в зоне сварки.

Для чего применяется ТЭНБ-П 15 кВт

Блок 15 кВт в плоском исполнении встречается в нескольких типах оборудования:

• Промышленные электрокотлы для отопления цехов и тепловых узлов. 15 кВт закрывает площадь около 150 м при стандартных потерях.
• Нагревательные ванны и ёмкости в гальванике, химической промышленности, пищевом производстве.
• Пропарочные камеры на производстве железобетонных изделий и деревообработке.
• Теплообменники и бойлеры косвенного нагрева, где ТЭН встроен во фланцевый патрубок.
• Технологические ванны промывки и нагрева масла на станках и гидравлических установках.

Плоское исполнение выбирают, когда патрубок имеет прямоугольный или узкий профиль, куда цилиндрический блок физически не войдёт, либо когда требуется равномерный прогрев по всей ширине нагревательной камеры.

Параметры для заказа ТЭНБ-П 15 кВт

Чтобы изготовить блок, нам нужны следующие данные:

Если на руках есть старый блок — достаточно прислать фото с линейкой в WhatsApp. По снимку подберём аналог и уточним детали.

Материалы оболочки трубок

Выбор материала трубок определяет срок службы блока. Для ТЭНБ-П 15 кВт используют:

• Сталь 10 — воздух, масло, сухие среды. Дешевле, но коррозирует в воде.
• AISI 304 / 08Х18Н10 — вода, водяной пар, слабые растворы. Стандартный выбор для котлов.
• 12Х18Н10Т — пищевые среды, кислоты, агрессивные технологические жидкости. Требование СанПиН для пищевой промышленности.
• Titanium Grade 2 — морская вода, хлоридные растворы, гальванические ванны. Применяется реже, стоит дороже.

Чем ТЭНБ-П отличается от ТЭНБ круглого

Как проверить блок перед установкой

До монтажа на котёл проверьте блок тремя способами:

1. Визуально: трубки без видимых вмятин и трещин, сварные швы на фланце ровные, изоляционные втулки на выводах целые.
2. Мегаомметром: сопротивление изоляции между выводами и фланцем должно быть не менее 1 МОм при напряжении 500 В. Ниже — влага в засыпке, сушить или менять.
3. Мультиметром: сопротивление каждой трубки должно совпадать с расчётным. Для трубки 5 кВт / 220 В расчётное сопротивление около 9,7 Ом. Обрыв или КЗ сразу видны.

Типичные причины выхода из строя ТЭНБ-П

Большинство отказов плоских блоков ТЭНов укладывается в три сценария:

• Перегрев из-за оголения трубок. Уровень жидкости упал ниже верхней трубки, трубки работают в воздухе и сгорают за 10-15 минут. Решение: реле уровня с блокировкой подачи питания.
• Накипь на трубках. Слой накипи 3 мм снижает теплоотдачу в 10 раз, трубка перегревается изнутри. Решение: умягчение воды или химическая промывка раз в сезон.
• Электрохимическая коррозия. Разные металлы (фланец из углеродистой стали, трубки из нержавейки) в электролите (вода) образуют гальваническую пару. Решение: анодная защита или замена фланца на нержавеющий.

Частые вопросы
