Кламп 2 дюйма на ТЭН вместо фланца — как сделать выводы через заглушку

Пивовар написал: «Не хочу дырявить куб, у него уже стоит кламп 2 дюйма. Можно вывести ТЭН в заглушку этого клампа?» Можно. ТЭН вваривают в глухую заглушку tri-clamp, клеммы выходят наружу через неё, а сама заглушка садится на штатный патрубок через хомут. Ни одного нового отверстия в баке.

Что такое кламп 2 дюйма и tri-clamp соединение

Кламп (tri-clamp, «трайкламп») — это разборное молочно-санитарное соединение из трёх частей: два одинаковых буртика с фасками, между ними прокладка, всё стягивает откидной хомут. Затянул барашек — герметично, откинул — снял за секунды. Пришло из молочки и фармы, где узлы моют каждую смену, поэтому его любят пивовары и самогонщики: разбирается без ключей, ничего не прикипает.

«2 дюйма» — это типоразмер по присоединительному фланцу-буртику. У него диаметр буртика 64 мм, а внутренний проход трубы около 47,5 мм. Именно этот размер стоит на большинстве домашних и мини-заводских кубов под люковый или боковой патрубок. Раз патрубок уже есть — под него и делают ТЭН, не трогая стенку бака.

ТЭН в заглушку клампа — без единого сверления

Классический ввод нагревателя в бак — это фланцевый ТЭН: в стенке вырезают окно, приваривают ответный фланец, притягивают нагреватель на прокладке и болтах. Работа сварная, к пищевому кубу применима, но необратимая: дырка в баке останется навсегда.

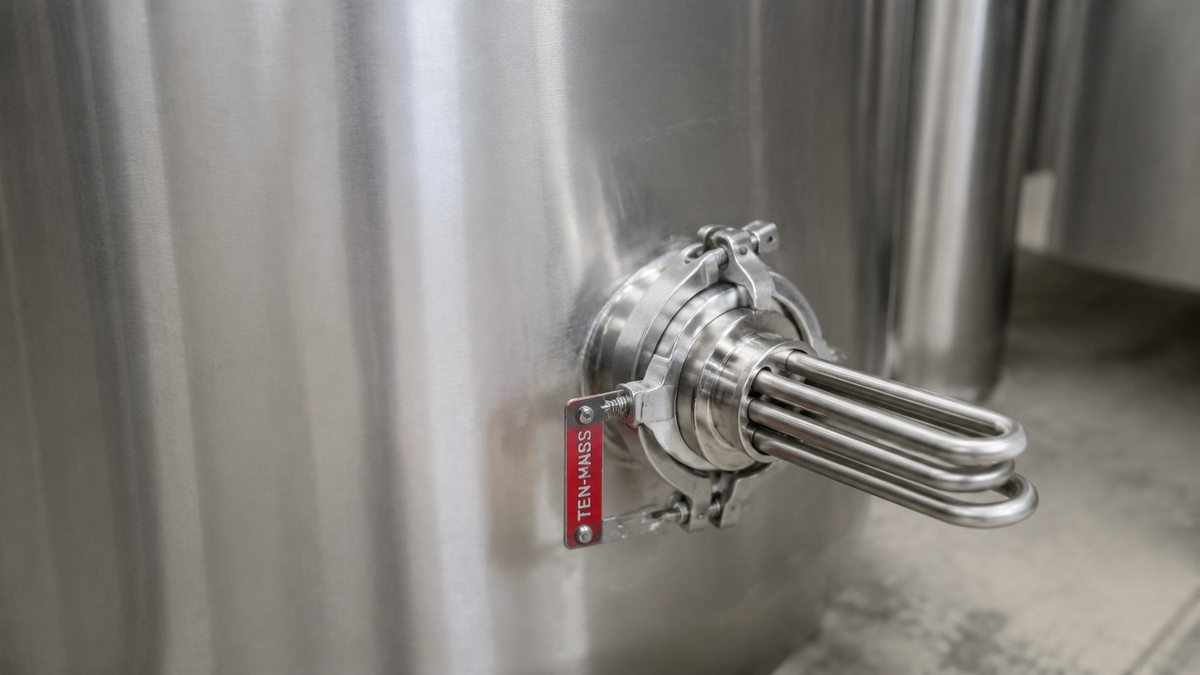

Кламповый вариант обходит это. Берётся глухая заглушка клампа 2 дюйма (та же деталь, что закрывает патрубок, только вместо крышки в неё ставится ТЭН). В центре заглушки сверлят отверстия под трубки нагревателя, ТЭН вваривают аргоном, клеммы выводят на обратную сторону. Получается готовый узел «ТЭН + заглушка». Его надевают на штатный кламповый патрубок куба, между буртиками — прокладка, сверху хомут. Всё.

Что это даёт на практике:

• Куб цел. Ни одного нового отверстия, гарантия и герметичность бака не нарушены.
• Разборность. Откинул хомут — снял ТЭН для чистки, замены или на межсезонье.
• Взаимозаменяемость. Один патрубок сегодня под ТЭН, завтра под датчик или заглушку.
• Сухой монтаж клемм. Выводы над жидкостью, вода к контактам не подходит.

Размеры клампа 2 дюйма — что закладывать в чертёж

Перед заказом ТЭНа сверяют геометрию клампа. Разные заводы дают допуски в десятые доли, но опорные цифры такие:

Внутренний проход 47,5 мм — это рабочее окно. В него загибают U-образную петлю или три петли трубки диаметром 8–10 мм. Чем больше петель, тем больше мощность влезает в тот же диаметр, но тем плотнее набивка и тем важнее оставить зазор между витками, чтобы жидкость их омывала.

Какой мощности ТЭН влезает в кламп 2 дюйма

Ограничивает не мощность сама по себе, а сколько метров греющей трубки помещается в проход 47,5 мм при разумной удельной нагрузке на поверхность. Для воды и водно-спиртовой смеси держат 8–12 Вт/см², иначе трубка перегревается и пригорает барда или белок сусла.

Практичный предел для домашней розетки — 3 кВт: 13,6 А уверенно тянет линия с автоматом 16 А и медью 2,5 мм². Выше 3 кВт нужен отдельный кабель и автомат, иначе греется проводка и выбивает защиту. По размеру в кламп 2 дюйма 4 кВт ещё лезет, но упирается в электрику дома, а не в геометрию.

Если объём куба большой и одного нагревателя мало, вместо разгона мощности ставят ТЭН для самогонного куба на второй патрубок, а не пытаются впихнуть 5 кВт в один кламп.

Регулятор мощности — зачем он нужен для кипения

Пивовар в письме сразу указал: «регулятор мощности тоже нужен для контроля кипения». Он прав, и вот почему. Разгон куба до кипения выгодно вести на полной мощности — 3 кВт доводят 40 литров до 100 °C заметно быстрее, чем 1,5. А вот отбор или варку сусла ведут на пониженной мощности: слишком бурное кипение захлёбывает колонну в дистилляции и выбрасывает пену через край в пивоварне.

Тумблер «вкл/выкл» тут не помогает: он даёт либо полный кипяток, либо остывание. Нужна плавная регулировка между. Её даёт симисторный регулятор мощности — он отсекает часть периодов сетевого напряжения и снижает подводимую мощность плавно, от 0 до 100%.

Регулятор берут с запасом по мощности: под ТЭН 3 кВт ставят прибор на 4–6 кВт, чтобы симистор не работал на пределе и не грелся. Схему подключения и подбор по току разбирали отдельно в статье про регулятор мощности для ТЭНа. Если нужен не ручной регулятор, а автоматика по температуре — это уже терморегулятор с датчиком, другой прибор.

Пищевая нержавейка — почему 12Х18Н10Т

Всё, что касается сусла или спирта, делают из пищевой нержавейки 12Х18Н10Т или её аналога AISI 304. Причина не в моде, а в химии: углеродистая сталь ржавеет и отдаёт железо в напиток, а разные марки в паре дают гальванический ток и привкус металла.

Поэтому оболочку ТЭНа и заглушку клампа берут из одной марки, а шов варят аргоном (TIG) присадкой той же группы. Тогда узел ведёт себя как монолит: не корродирует, не отдаёт привкус, моется щёлочью и кислотой без последствий. Для дистилляции и пива этого достаточно, титан и 316L сюда не нужны — их берут под кислоты и хлориды, а не под спирт.

Что прислать для расчёта ТЭНа под ваш кламп

Чтобы сделать нагреватель точно в ваш патрубок, нужны:

1. Типоразмер клампа — 2 дюйма, и внутренний проход, если мерили сами.
2. Объём куба в литрах — от него мощность и скорость разгона.
3. Напряжение сети — 220 В однофазная розетка или 380 В.
4. Нужен ли регулятор мощности и на какую мощность рассчитывать.
5. Фото штатной заглушки или патрубка — по нему уточним геометрию.

По этим данным подбираем форму петель, длину трубки и удельную нагрузку так, чтобы ТЭН влез в проход и не пригорал.
