Подключение ТЭНов: схемы «звезда» и «треугольник» в трёхфазной сети

Один и тот же блок ТЭН при переключении с «звезды» на «треугольник» отдаёт втрое больше мощности. Это не фигура речи, а прямое следствие того, какое напряжение приходит на каждый нагревательный элемент: 220 или 380 вольт. Разберём обе схемы так, чтобы вы могли собрать узел сами и не спалить нагреватель на первом же включении.

Когда ТЭН включают в три фазы

В трёхфазную сеть ставят ТЭНы с рабочим напряжением 220 и 380 вольт. Элементы на 220 В соединяют «звездой», на 380 В — «звездой» или «треугольником». Причина простая: одиночный мощный ТЭН на 3–9 кВт даёт по одной фазе ток в 15–40 ампер, а раскидав нагрузку на три фазы, вы разгружаете вводной автомат и провод. Плюс трёхфазное подключение обязательно для сухих блок-ТЭНов котлов, промышленных ванн и калориферов — там мощность стартует от нескольких киловатт.

Схема «звезда»

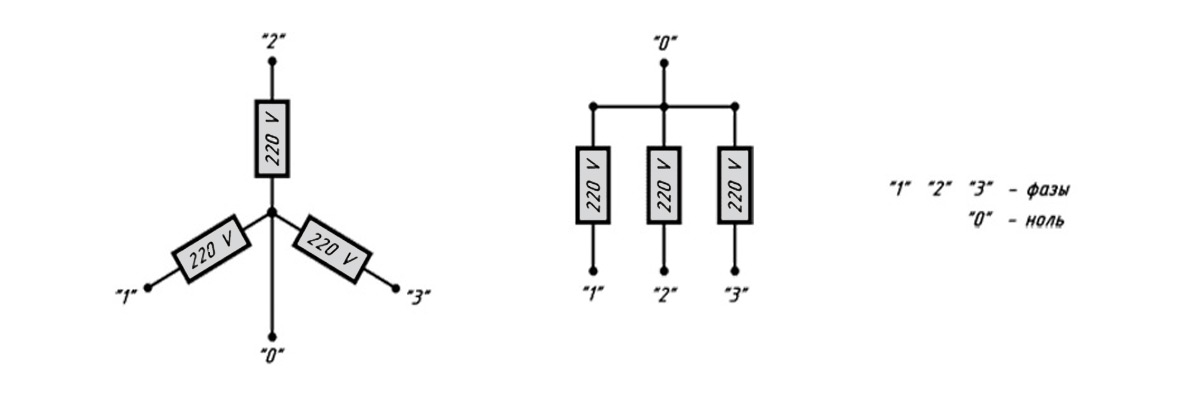

При соединении звездой каждый элемент включается между своей фазой и общей точкой. Вторые выводы всех трёх ТЭНов сводят вместе — получается нулевая (нейтральная) точка. На каждый элемент при этом приходит фазное напряжение — 220 вольт, а не линейные 380. Отсюда правило: для звезды берут ТЭНы, рассчитанные на 220 В.

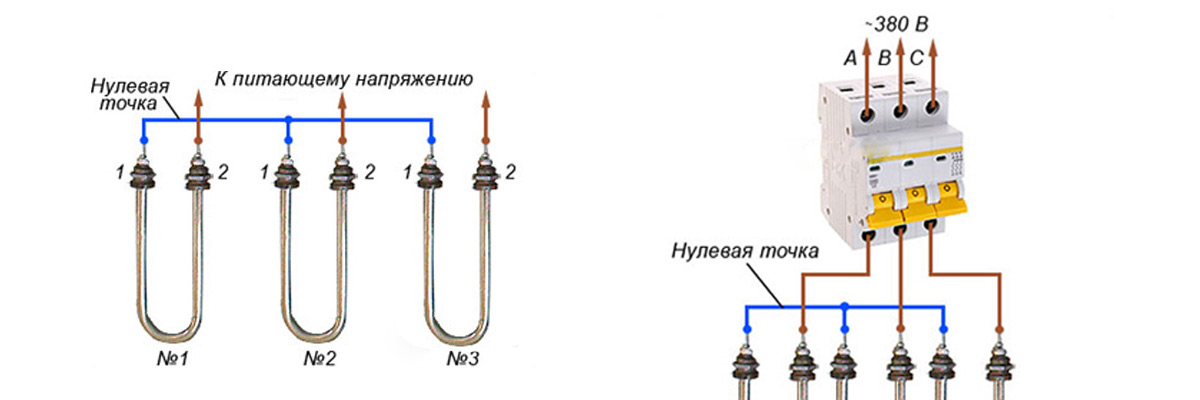

Трёхпроводная звезда: фазы A, B, C на правые выводы, левые собраны в нулевую точку.

Если все три элемента одинаковы по мощности и сопротивлению, нагрузка сбалансирована, и нулевую точку можно оставить «висящей» — это трёхпроводная схема (три провода фаз). Ток в нейтрали при равных плечах близок к нулю.

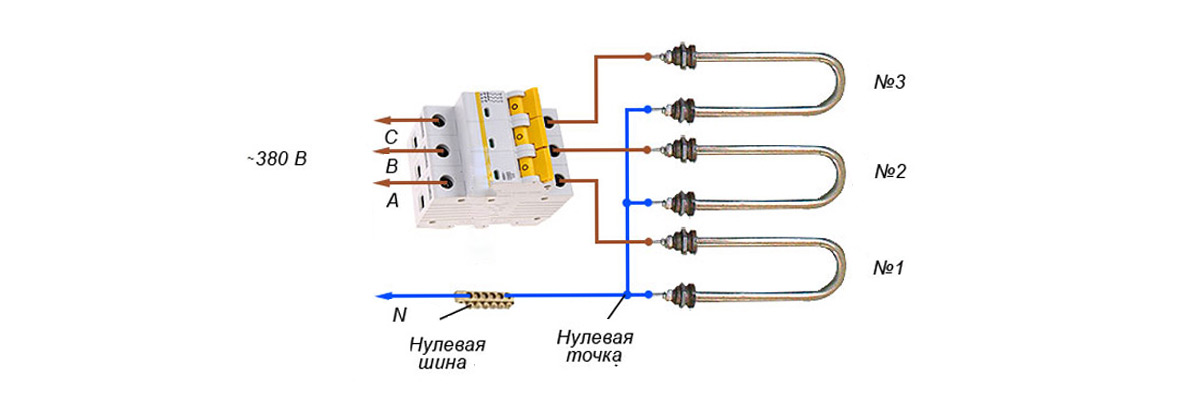

Четырёхпроводная звезда: нулевая точка соединена с нулевой шиной источника через провод N.

Как только элементы разной мощности или один из них выйдет из строя, баланс нарушается, и на нулевой точке появляется перекос напряжений. Тогда нужна четырёхпроводная схема: нулевую точку нагрузки соединяют с нейтралью источника отдельным проводом N. Ток разбаланса уходит по нему, а напряжение на каждом элементе остаётся стабильным — 220 вольт. Чтобы при отключении нагрузка снималась полностью, ставят автомат «3P+N» — он рвёт и три фазы, и ноль.

Схема «треугольник»

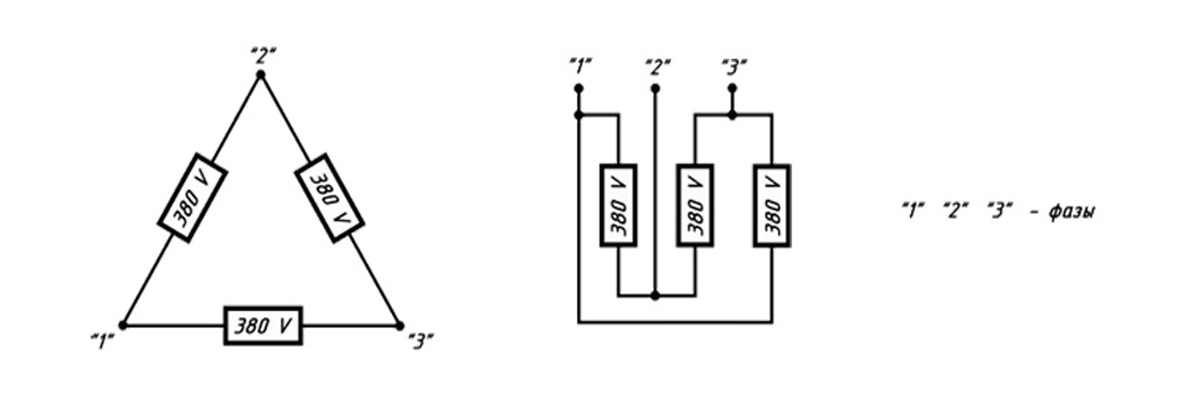

Треугольник: элементы включены последовательно в кольцо, на каждое плечо — 380 В.

В треугольнике выводы соединяют последовательно в замкнутое кольцо: вывод 1 первого ТЭНа идёт на вывод 1 второго, вывод 2 второго — на вывод 2 третьего, вывод 2 первого — на вывод 1 третьего. Получаются три плеча «а», «б», «с», и на каждое подаётся своя фаза — A, B, C. Главное отличие: на плечо приходит линейное напряжение 380 вольт. Поэтому треугольником включают только ТЭНы, рассчитанные на 380 В — элемент на 220 В в этой схеме сгорит.

Почему треугольник даёт втрое больше мощности

Мощность ТЭНа при постоянном напряжении определяется его сопротивлением:

P = U² / R

где U — напряжение на элементе, R — сопротивление спирали. Сопротивление у ТЭНа фиксированное. Значит, переключив один и тот же элемент с 220 В (звезда) на 380 В (треугольник), вы поднимаете мощность в (380/220)² ≈ 3 раза. Это классический приём: тот же блок-ТЭН в режиме «треугольник» греет втрое сильнее, чем в «звезде». На практике так регулируют мощность котлов и печей ступенчато, без замены нагревателей.

Обратная сторона медали — температура поверхности. Втрое большая мощность на той же трубке поднимает удельную нагрузку (Вт/см²) и собственную температуру ТЭНа. Если элемент и так работает на пределе, режим «треугольник» его перегреет и сократит срок службы. Поэтому схему выбирают под конкретную мощность и среду, а не «чтобы грело сильнее».

Как подключить сухой блок-ТЭН звездой

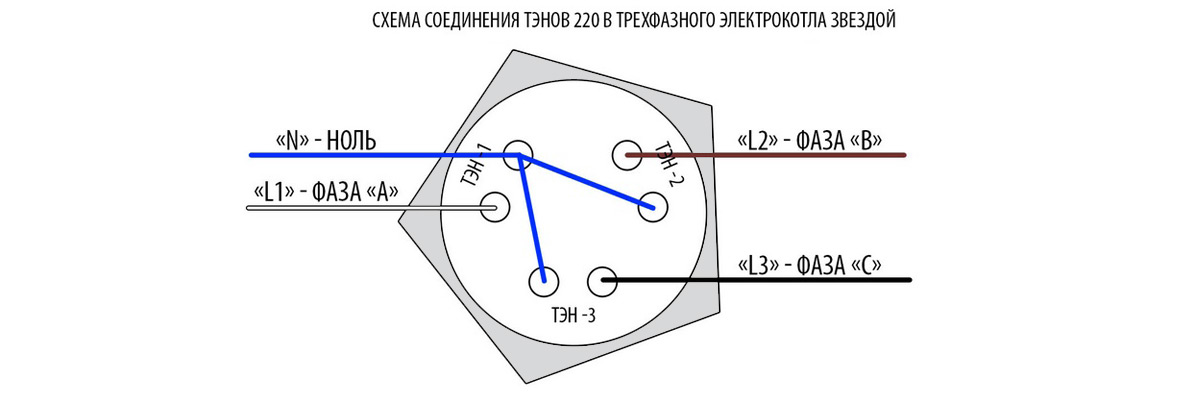

Раскладка выводов блок-ТЭНа котла: фазы L1, L2, L3 и нейтраль N.

Сухой блок-ТЭН с четырьмя болтами на выводах — самый частый случай в электрокотлах. Каждый второй вывод элемента идёт на свою фазу, первые выводы соединяют перемычкой в общую нулевую точку. Мощность у сухих ТЭНов высокая, поэтому контакт должен держать крепко — от плохой затяжки вывод греется и подгорает.

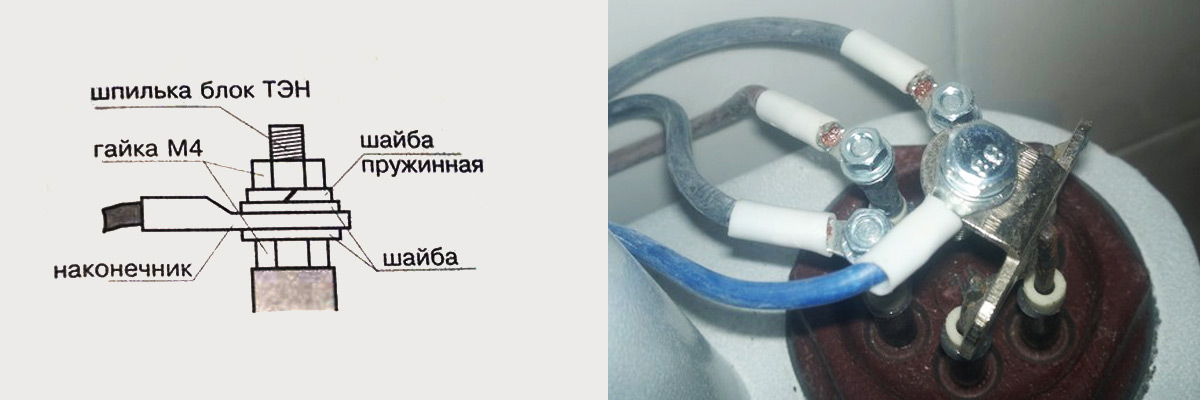

Порядок сборки контакта: гайка M4 → шайба → наконечник провода → шайба → пружинная шайба-гровер → гайка M4.

Порядок сборки контакта на шпильке такой: сначала накручиваете гайку M4, кладёте шайбу, надеваете наконечник-кольцо питающего провода, сверху ещё шайбу, затем пружинную шайбу-гровер и затягиваете второй гайкой M4. Провод нейтрали, идущий в перемычку общей точки, зажимают болтом M8. После сборки обязательно заземлите корпус: у блока ТЭНов есть отдельный болт заземления, к нему и крепят защитный проводник.

Регулировка температуры: термореле и контактор

Чтобы ТЭНы включались и выключались по температуре, между автоматом и нагревателями ставят контактор, а командует им термореле с датчиком. Фазы с автомата постоянно «дежурят» на силовых контактах контактора. Термореле замыкает цепь катушки, когда температура опускается ниже уставки: контактор срабатывает, фазы приходят на ТЭНы, идёт нагрев. Достигли заданной температуры — датчик даёт сигнал, реле размыкает катушку, контактор отпускает, нагрев прекращается. Так узел работает в автомате без участия оператора.

Отдельно про баланс: при подключении в три фазы следите, чтобы суммарная мощность по каждой фазе была одинаковой. Перекос нагружает одну фазу сильнее остальных и греет её провод.
