ТЭН Wh-20.01 2000 Вт 230 В для Etro Lux Royal Flash 50 л: подбор и расчёт
Wh-20.01 - трубчатый нагреватель 2000 Вт на 230 В, штатно стоит в водонагревателях Etro Lux Royal Flash на 50 литров. На российской сети 220 В он работает без переделок: просадка мощности не больше 9 %, бак нагреется на 5-7 минут дольше паспортного времени. Точный аналог изготовим по фото старого элемента или по марке Wh-20.01 за 7-14 дней, от 1 штуки.

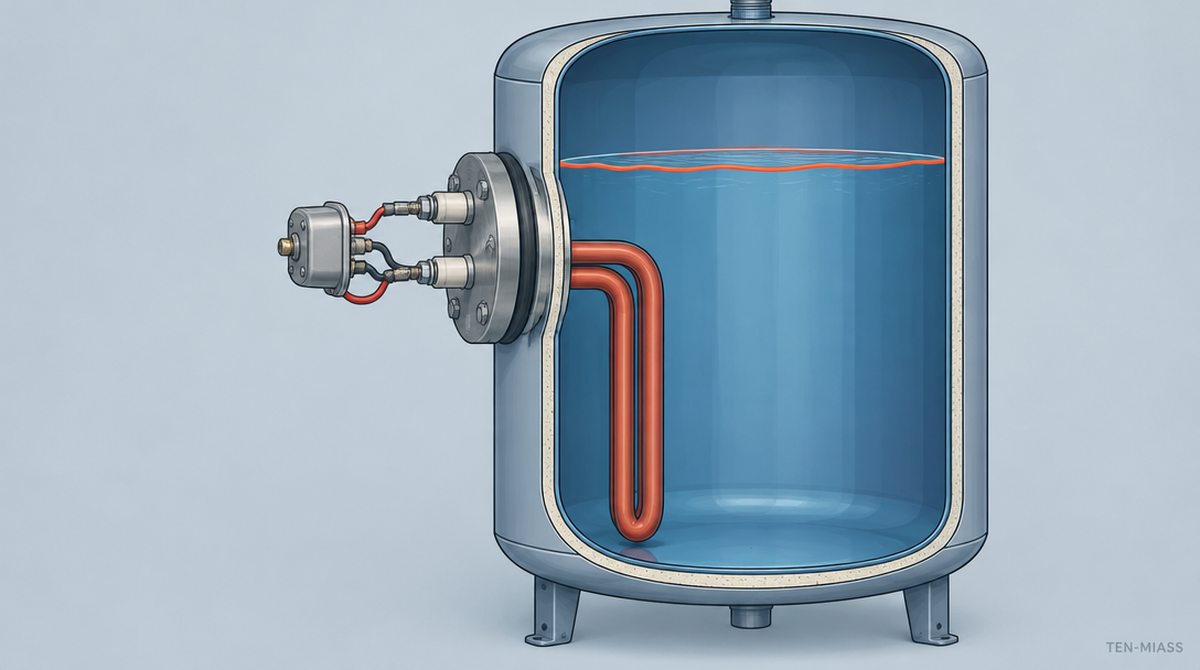

Трубка нагревателя - внутри бака под водой, клеммы и провода - снаружи на сухой стороне фланца
Что скрывается за маркировкой Wh-20.01
В заводском коде зашиты два параметра, которые реально нужны при заказе: мощность 2000 Вт и напряжение 230 В. Буквенную часть маркировки расшифровывает только сам производитель, и для подбора замены она не нужна - важны физические размеры элемента: диаметр фланца, шаг крепёжных отверстий, длина погружной части, диаметр трубки.
Если на бирке бойлера написано «Etro Lux Royal Flash 50 л», а на самом ТЭНе - «Wh-20.01 2000W 230V», этого достаточно, чтобы снять электрические параметры. Геометрию фланца нужно либо измерить штангенциркулем, либо прислать фото с линейкой - разные производители бойлеров делают фланцы разного диаметра и с разным шагом отверстий, визуально похожие детали физически не встанут друг на место.
Таблица подбора аналога
| Параметр | Что есть в Wh-20.01 | Что проверить перед заказом |
|---|---|---|
| Мощность | 2000 Вт | допуск ГОСТ 13268-88 +5/-10 %, фактическая мощность 1800-2100 Вт |
| Напряжение | 230 В | на сети 220 В мощность просядет на 8-9 % - это не брак |
| Монтаж | фланец в стенке бака | диаметр фланца и шаг отверстий крепления под вашу модель бойлера |
| Форма | одна петля (виток) трубки | длина погружной части - не должна упираться в противоположную стенку бака |
| Материал | нержавеющая сталь | AISI 304 (08Х18Н10) для питьевой воды, медь и латунь не подходят |
| Доп. узлы | посадка под анод и термодатчик | их положение и резьбу тоже снять с фланца или с фото |
Пример расчёта: хватает ли 2 кВт на 50 литров
Время нагрева считается по формуле t = 0,00116 × V × ΔT / P, где V - объём воды в литрах, ΔT - разница температур в °C, P - мощность в кВт.
Подставляем для бака 50 л, нагрев с 15 до 70 °C (ΔT = 55 °C), элемент 2000 Вт = 2 кВт:
t = 0,00116 × 50 × 55 / 2 ≈ 1,6 часа - около 1 часа 35 минут.
Это и есть причина, по которой на бойлер 50 л ставят именно 2 кВт, а не 1,5 или 3: время нагрева чуть больше часа, бытовой режим, ток при 220 В - 2000 / 220 ≈ 9,1 А, укладывается в стандартный автомат на 10 А без запаса на другие приборы в розетке.
Допуск по ГОСТ 13268-88 для 2 кВт 230 В
ГОСТ нормирует допуск по мощности, не по сопротивлению: +5/-10 % от номинала. Для 2000 Вт это диапазон 1800-2100 Вт. Через R = U²/P коридор сопротивления при 230 В получается несимметричным:
230² / 2100 = 25,2 Ом … 230² / 1800 = 29,4 Ом
Что прислать нам для расчёта точного аналога
- Фото старого элемента с линейкой: общая длина, диаметр фланца, шаг крепёжных отверстий, диаметр трубки
- Маркировку на корпусе бойлера и на самом ТЭНе - модель Etro Lux Royal Flash, код Wh-20.01
- Напряжение вашей сети - 220 или 230 В, число фаз
- Материал: нужна нержавейка для воды, не медь
- Есть ли посадочное место под магниевый анод и нужен ли новый анод
- Расположение капсулы термодатчика - встроена во фланец или вынесена отдельно
Ошибки при замене ТЭНа Etro Lux Royal Flash
Прежде чем менять, стоит убедиться, что дело действительно в нагревателе - как прозвонить ТЭН мультиметром разбирали отдельно. Если прозвонка подтвердила обрыв или пробой на корпус, на замене чаще всего ошибаются так:
- Берут ТЭН по мощности «на глаз», не сверив диаметр фланца и шаг крепёжных отверстий. У Etro, Ariston и Thermex фланцы визуально похожи, но размеры разные - элемент физически не встанет на место.
- Покупают медный ТЭН для воды вместо нержавейки. Экономия в моменте оборачивается коррозией и течью через один-два сезона в жёсткой воде.
- Пугаются разницы 220 В вместо 230 В и отказываются от подходящего по размерам элемента. Просадка мощности на 8-9 % не повод для отказа.
- Забывают про посадочное место под анод. Без анода эмалированный бак и сварные швы начинают ржаветь в первый же сезон.
- Путают одиночный ТЭН с блок-ТЭНом. У блочных нагревателей резьба фланца крупнее - G1.5" и выше, в посадку под одиночный элемент такой блок физически не войдёт.
Если после прозвонки и подбора размеров остаются вопросы по самому процессу - весь порядок действий описан в статье как заменить ТЭН в бойлере. А общую логику подбора ТЭНа по мощности, среде и резьбе для любого водонагревателя, не только Etro, смотрите в материале какой ТЭН купить для водонагревателя.
Сколько стоит аналог Wh-20.01
Для прямого трубчатого элемента такого класса (развёртка около 50 см, нержавеющая сталь AISI 304, диаметр трубки 13 мм) расчёт по калькулятору ten-miass.ru, уровень «норма»:
- при заказе от 10 шт - ориентировочно 2450-2680 ₽ за штуку
- при заказе 1 шт на замену, без партийной скидки - ориентировочно 3250-3570 ₽
Цены при закупке от 10 шт. Точный расчёт - по фото или чертежу старого элемента, в день обращения.
Нужен точный аналог ТЭНа Wh-20.01 для Etro Lux Royal Flash?
Снимем размеры с фото старого элемента или с чертежа, изготовим с тем же фланцем и мощностью. От 1 шт., срок 7-14 дней.
