ТЭН во взрывозащищённом исполнении для мазута: как подобрать и заказать

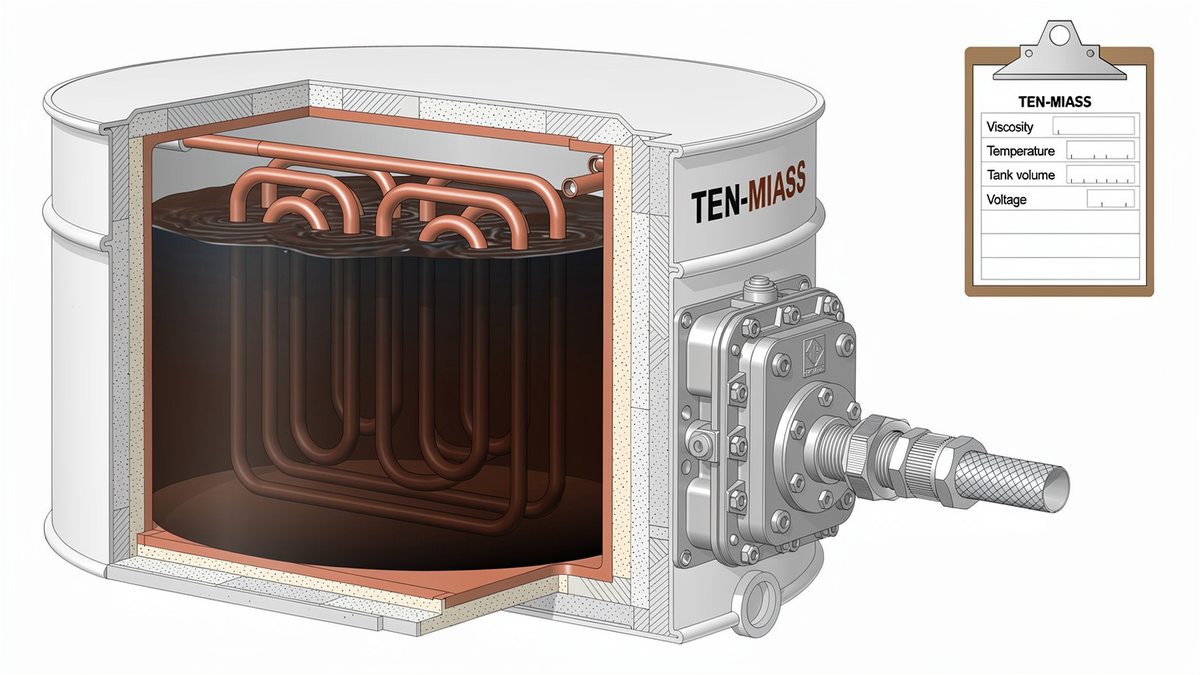

Короткий ответ. Для расчёта взрывозащищённого ТЭНа под мазут нужны четыре цифры: марка и вязкость мазута, целевая температура прокачки (обычно 60-120°C), объём резервуара и напряжение, доступное на площадке. Присылаете эти четыре параметра, мощность и материал оболочки считаем в течение дня. Минимальная партия, 1 шт., изготовление 7-14 рабочих дней.
Марка и вязкость мазута: с этого начинается расчёт
Без марки мазута (М40, М100, флотский Ф5 или Ф12) и его вязкости при рабочей температуре расчёт мощности будет приблизительным. Вязкость определяет, насколько трудно прокачать мазут по трубопроводу, и от неё зависит, до какой температуры его вообще нужно поднять: одному составу хватает 60°C, другому нужно 100-120°C, чтобы насос не захлебнулся.
Материал оболочки ТЭНа тоже привязан к составу мазута. Для обычного малосернистого топлива подходит углеродистая сталь 10, она держит масляную среду без коррозии. Если мазут высокосернистый или в баке скапливается конденсат с кислотной реакцией, берём нержавейку AISI 321 (08Х18Н10Т), это наш вариант по умолчанию для нержавеющего исполнения. Указывайте марку в заявке, а если точных данных нет, пришлите хотя бы паспорт качества от поставщика топлива, там вязкость и содержание серы указаны.
Температура прокачки 60-120°C: почему нужен точный градус, а не «погорячее»
Цель подогрева мазута перед прокачкой почти всегда одна: снизить вязкость до значения, при котором насос и трубопровод справляются без перегрузки. На практике это диапазон 60-120°C, но конкретное число у каждого объекта своё, оно зависит от марки мазута и от того, какой насос стоит на выходе.
Заниженная температура означает, что насос работает на пределе или не запускается вовсе. Завышенная: риск закоксовывания мазута на поверхности ТЭНа. Чем сильнее температура элемента превышает температуру среды, тем больше нагара оседает на стенке трубки. Поэтому нужную мощность мы чаще распределяем на несколько элементов большей площади, а не ставим один компактный ТЭН: так удельная нагрузка на каждый сантиметр поверхности ниже.
Объём резервуара: как из литров получается киловатт
Мощность нагрева считается от объёма среды, разницы температур и времени, за которое нужно её поднять. Формула для воды: P = 0,00116 × V × ΔT / t, где V, объём в литрах, ΔT, разница температур в °C, t, время нагрева в часах, P получается в киловаттах.
У мазута теплоёмкость почти вдвое ниже воды (1,7-2,1 кДж/(кг·°C) против 4,19 у воды), поэтому если взять калькулятор для воды напрямую, мощность выйдет завышенной почти в два раза. На практике берём коэффициент 0,45-0,5 от результата водяной формулы как стартовую точку, а дальше уточняем по вязкости конкретной партии и теплопотерям через стенки бака, утеплённая ёмкость и бак под открытым небом зимой требуют разной поправки.
Пример расчёта: бак 5 м³, подогрев с 15 до 90°C за 5 часов
Реальная заявка: резервуар 5000 литров, мазут нужно поднять с 15 до 90°C (ΔT = 75°C) за 5 часов до начала слива. По водяной формуле: 0,00116 × 5000 × 75 / 5 = 87 кВт. С коэффициентом для мазута 0,47 получаем около 41 кВт, это отправная цифра для разговора, а не готовое решение: точный расчёт уточняет вязкость именно этой партии и теплопотери конкретного бака.
41 кВт на площадке с однофазным 220В не поставить: через одну фазу физически не пройдёт такой ток без запредельного сечения кабеля. Нужна трёхфазная линия 380В, и это тоже пункт чек-листа ниже.
Доступное напряжение: почему без этой цифры расчёт не финальный
220В однофазная линия ограничивает суммарную мощность одного ТЭНа практически неизбежно до нескольких киловатт с разумным сечением кабеля. Для десятков киловатт нужна трёхфазная линия 380В, мощность делится между несколькими элементами, включёнными по схеме «звезда» или «треугольник». Пришлите мощность доступной линии и её схему, это экономит минимум один круг переписки: без этой цифры мы посчитаем «идеальный» вариант, а потом выяснится, что на площадке его физически некуда подключить.
Таблица: что вы говорите нам, что мы считаем
| Параметр от вас | Что мы считаем или подбираем | Что будет, если не указать |
|---|---|---|
| Марка и вязкость мазута | Материал оболочки, риск закоксовывания | Материал подберём приблизительно, возможен перегрев поверхности |
| Температура прокачки 60-120°C | ΔT в формуле мощности, температурный класс маркировки | Мощность и класс взрывозащиты будут завышены или занижены |
| Объём резервуара | Итоговая мощность и число элементов | Расчёт придётся начинать заново после уточнения |
| Доступное напряжение и схема | Число элементов, длина, схема подключения | Готовый вариант может не подойти под линию на площадке |
Маркировка взрывозащиты: что указываем и что не гарантируем без вашего ТЗ
Для справки, типовая маркировка взрывозащищённого нагревателя выглядит как 1Ex d IIB T4 Gb: степень защиты оборудования для взрывоопасных зон, взрывонепроницаемая оболочка, подгруппа взрывоопасной смеси IIB, температурный класс T4 (максимум 135°C на поверхности), уровень защиты Gb. Это ориентир для понимания формата, не гарантия конкретно для вашего объекта, реальная маркировка зависит от группы взрывоопасности вашего мазута и требований проекта по ТР ТС 012/2011.
Сколько это стоит и сколько ждать
В нашем калькуляторе взрывозащищённое исполнение не считается, слишком много переменных зависит от материала, маркировки и конструкции клеммной коробки. Цена и срок определяются после расчёта по вашим четырём параметрам и чертежу. Минимальная партия: 1 штука, изготовление 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.
Если ТЭН уже стоит в баке и просто вышел из строя, смотрите как подобрать замену 1Ex ТЭНу для мазута, там разобраны признаки неисправности и пример расчёта на конкретном баке. Общий обзор взрывозащищённых исполнений (не только для мазута) есть в статье ТЭН во взрывозащищённом исполнении. Про реальные сроки изготовления таких ТЭНов рассказывает отдельная статья срок изготовления взрывозащищённого ТЭНа.
Чек-лист: что прислать нам перед звонком
- Марка мазута (М40, М100, Ф5, Ф12 или другая) и вязкость при рабочей температуре, либо паспорт качества от поставщика топлива
- Требуемая температура прокачки в °C (обычно 60-120°C) и с какой температуры начинается нагрев, зимой на улице она может быть отрицательной
- Объём резервуара или участка трубопровода в литрах или м³
- Доступное напряжение на площадке: 220В однофазное или 380В трёхфазное, и какая мощность свободна на линии
- Время, за которое нужно поднять температуру, от него зависит итоговый киловаттаж
- Группа взрывоопасной зоны по проекту, если она уже определена (если нет, подскажем, что спросить у проектировщика)
Присылайте на почту ten-miass@mail.ru или в WhatsApp. Фото бака и старого ТЭНа, если он есть, тоже помогают точнее прикинуть конструкцию.
Собрали данные по чек-листу?
Пришлите их нам: посчитаем мощность, материал оболочки и маркировку под ваш проект. От 1 шт., 7-14 рабочих дней.
