ТЭН 1Ex для мазута: как выбрать и заменить
Мазут в резервуаре обычно подогревают до 60-120°C, чтобы снизить вязкость и прокачать насосом, точная цифра зависит от марки топлива. Для ТЭНа в такой среде критична не сама мощность, а удельная нагрузка на поверхность: если её не снизить под вязкость мазута, элемент коксуется и прогорает за несколько месяцев. И если старый ТЭН уже сгорел, копировать его размеры вслепую нельзя, сначала нужно понять причину поломки.
До какой температуры греют мазут и зачем
Задача подогрева не довести мазут до кипения, а снизить его вязкость до значения, при котором насос прокачивает продукт без перегрузки и без срыва подачи. Ориентир 60-120°C: конкретную точку выбирают по марке мазута, температуре в резервуаре на момент запуска насоса и длине трубопровода до потребителя. Перегрев выше нужного тоже вреден: часть тяжёлых фракций начинает коксоваться на горячих поверхностях раньше времени.
Почему обычный ТЭН закоксовывается в мазуте
Мазут плохо отводит тепло с поверхности нагревателя из-за высокой вязкости, особенно пока продукт ещё холодный и вязкий. Если удельная мощность (ватная нагрузка) на квадратный сантиметр трубки завышена, поверхность локально перегревается сильнее, чем успевает остыть в толще мазута. На перегретых участках образуется нагар, а затем кокс, который работает как теплоизолятор и разгоняет перегрев ещё дальше. Итог один: прогар оболочки в зоне максимальной температуры, обычно там, где ТЭН выходит из зеркала жидкости или где вокруг него меньше циркуляции.
Лечится это не увеличением мощности, а увеличением площади поверхности ТЭНа при той же или меньшей мощности: более длинный или более толстый элемент, распределённый по нескольким трубкам, снижает Вт/см² и убирает локальный перегрев. Это же решение мы разбирали для другой вязкой среды в статье про ТЭН 1Ex для битума, логика по перегреву там одинаковая.
Что означает маркировка 1Ex и как её подбирают
1Ex указывает, что оборудование предназначено для взрывоопасной зоны, а конкретную маркировку и вид защиты определяет проект заказчика, а не наш каталог. Мы изготавливаем нагревательный элемент и клеммную коробку по чертежу и техническому заданию, конструктив герметичного кабельного ввода, материал оболочки и заявленная маркировка взрывозащиты согласуются под требования ТР ТС 012/2011 и ваш проект. Собственного серийного сертификата ЕАС/Ex на готовую модель у нас нет, и мы не выдаём его как факт, которого не существует.
Для понимания формата маркировки, справочно: 1Ex d IIB T4 Gb, где «d» вид защиты (взрывонепроницаемая оболочка), «IIB» подгруппа взрывоопасной смеси по газам, «T4» температурный класс (максимум 135°C на поверхности), «Gb» уровень защиты оборудования. Это пример формата, а не то, что мы гарантируем именно такую маркировку без вашего проекта: пары нефтепродуктов различаются по температуре вспышки, и группу с классом определяет проектировщик под конкретный мазут.
Признаки неисправности старого ТЭНа и что они значат для расчёта нового
| Признак на старом ТЭНе | Вероятная причина | Что менять в новом |
|---|---|---|
| Нагар и кокс на поверхности, прогар в средней части трубки | Завышенная удельная мощность для вязкости мазута | Больше площадь поверхности, снизить Вт/см² |
| Прогар у границы уровня жидкости | ТЭН периодически оказывался выше уровня мазута, работал «на сухую» | Сдвинуть точку монтажа ниже минимального уровня, добавить контроль уровня |
| Коррозия и раковины на оболочке, пробой изоляции | Влага или сернистые соединения в мазуте | Материал оболочки: 12Х18Н10Т или AISI 321 вместо стали 10 |

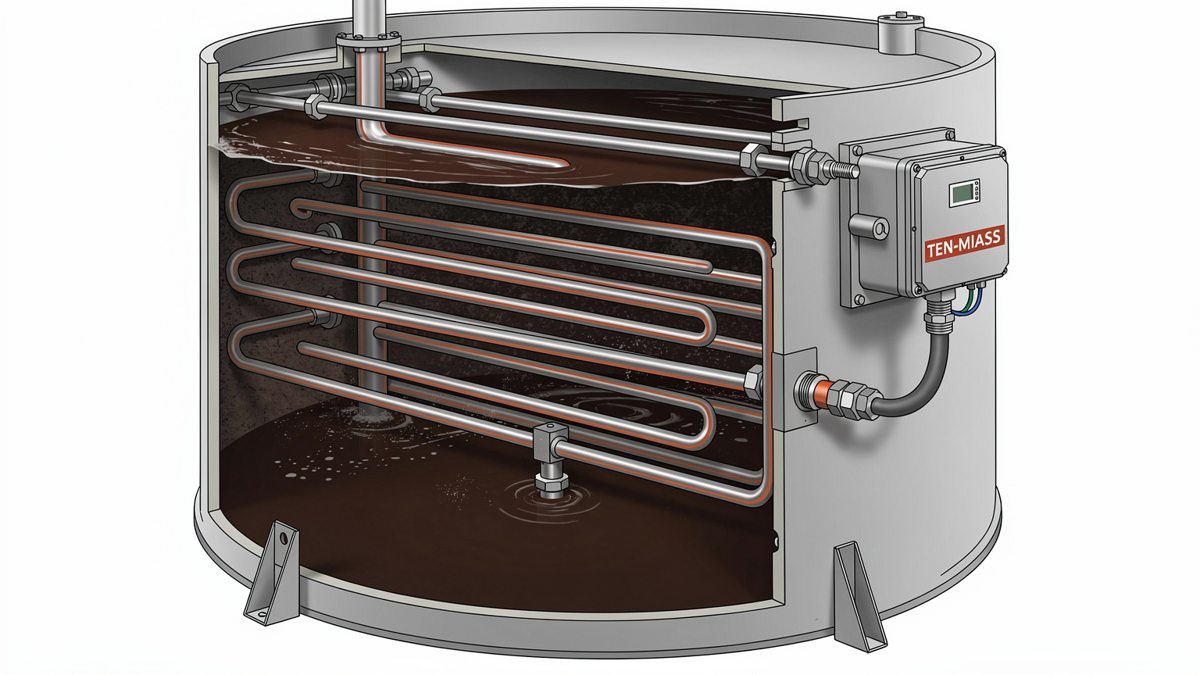

| Клеммная коробка залита мазутом | Негерметичный кабельный ввод или коробка стоит слишком низко | Клеммная коробка строго снаружи бака на сухой стороне, гермоввод под сечение кабеля |
Пример расчёта мощности для подогрева бака
Для предварительной оценки мощности используем формулу P = 0,00116 × V × ΔT / t, где V — объём в литрах, ΔT — разница температур в °C, t — время нагрева в часах. Формула построена на теплоёмкости воды и даёт оценку с запасом: у мазута теплоёмкость ниже, поэтому реальная потребность обычно меньше расчётной, но запас полезен, потому что не учитывает потери тепла через стенки бака и трубопровод.
Например: бак 3000 л, мазут остыл до 15°C, нужно поднять температуру до 70°C за 5 часов до начала прокачки. ΔT = 55°C. Считаем: P = 0,00116 × 3000 × 55 / 5 ≈ 38,3 кВт. Дальше эту цифру делят на несколько ТЭНов, чтобы удельная нагрузка на каждый оставалась в безопасном диапазоне для вязкой среды, а не набирают одним мощным элементом.
Что прислать нам для расчёта аналога
Чтобы не повторить причину поломки старого ТЭНа в новом, перед расчётом нужны не только габариты, а контекст, при котором элемент сгорел:
- Фото старого ТЭНа со всех сторон, включая клеммную коробку и место крепления
- Паспортные данные, если сохранились: мощность, напряжение, посадочные размеры (диаметр, длина, резьба или фланец)
- Материал оболочки старого элемента, если известен
- Объём резервуара, до какой температуры и за какое время нужно прогреть мазут
- Требуемая маркировка взрывозащиты по проекту: зона, группа газа, температурный класс, если проект уже есть
- Как именно вышел из строя старый ТЭН: прогорел равномерно, лопнул в одном месте, залило коробку, выбило автомат
Последний пункт часто пропускают, а именно он определяет, нужно ли просто повторить размеры или пересчитать удельную мощность и материал. Срок изготовления по чертежу — 7-14 рабочих дней, подробнее про сроки для взрывозащищённых моделей в статье про срок изготовления взрывозащищённого ТЭНа.
