ТЭН для вафельницы Сластена ЭВ-1,25/220: как подобрать комплект из двух нагревателей

Маркировка ЭВ-1,25/220 показывает суммарную мощность комплекта: 1250 Вт на оба нагревателя, а не на один. В верхней крышке и нижней плите Сластены стоит по отдельному плоскому ТЭНу спиральной формы, каждый примерно на 625 Вт при 220 В. Менять оба разом: один свежий и один изношенный дают разный прогрев, а вафля горит с одной стороны.

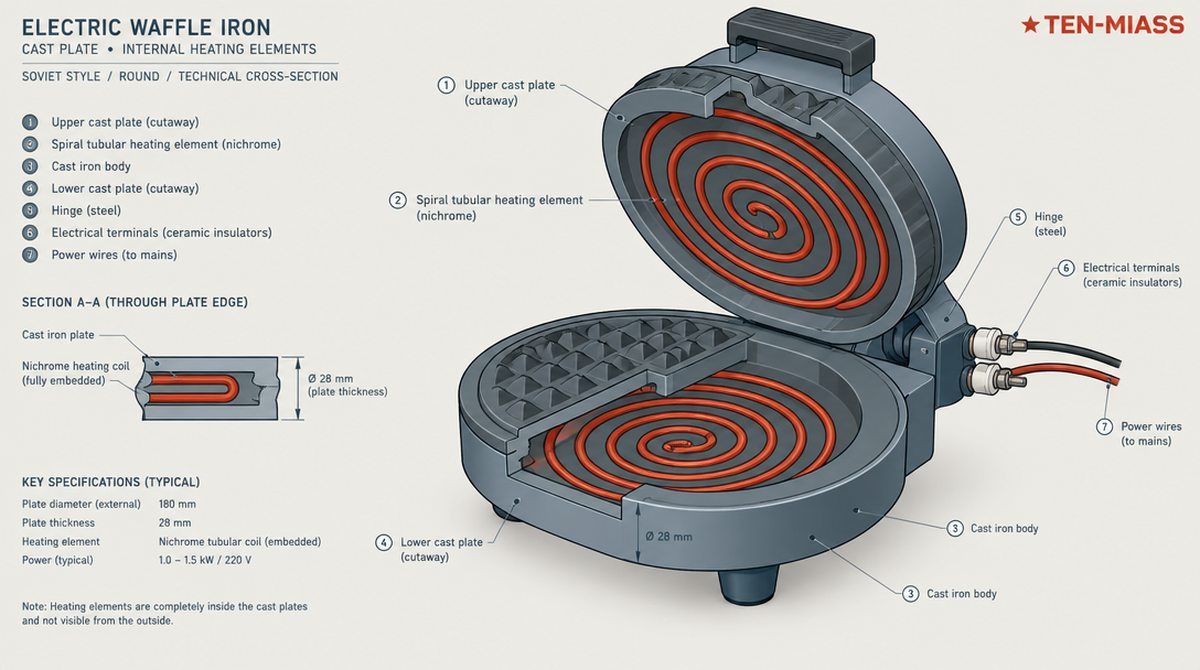

Нагреватель спиральной формы полностью внутри плиты, клеммы и провода выведены наружу с сухой стороны

Почему в комплекте два ТЭНа, а не один

Сластена печёт с двух сторон одновременно: нижняя плита держит тесто, верхняя крышка опускается и греет сверху. У каждой плиты своя отливка со своим пазом под спираль, поэтому и нагреватель у каждой свой. Производитель закладывает примерно равное распределение мощности между верхом и низом, суммарно 1250 Вт на оба элемента при 220 В.

Когда сгорает один из пары, вторая половина комплекта обычно уже отработала тот же ресурс часов, тот же счёт включений. Формально рабочая, она ближе к концу жизни, чем кажется. Новый ТЭН против старого означает переплату дважды: сначала за один нагреватель сейчас, потом за второй через пару месяцев.

Как узнать точные параметры своего комплекта

Если старая пара ещё цела, проще прислать обе детали целиком или сфотографировать рядом с линейкой. По образцу подбираем точный аналог, не гадая по общей форме корпуса прибора.

Пример расчёта: сопротивление комплекта по ГОСТ 13268-88

Формула теплового расчёта жидкости P = 0,00116 × V × ΔT / t здесь не подходит: плита Сластены сухая, нагреватель контактирует с металлом отливки, а не с водой в объёме. Проверить исправность комплекта проще через закон Ома: R = U² / P.

ГОСТ 13268-88 нормирует допуск по мощности +5 / −10 %, а не по сопротивлению напрямую. Для одного элемента на 625 Вт это даёт:

P от 562,5 до 656,25 Вт → R от 220² / 656,25 = 73,8 Ом до 220² / 562,5 = 86,0 Ом

Для всего комплекта, если считать оба элемента вместе при параллельном подключении на 1250 Вт:

P от 1125 до 1312,5 Вт → совокупное R от 220² / 1312,5 = 36,9 Ом до 220² / 1125 = 43,0 Ом

Если один из элементов даёт 95–100 Ом, он просел по мощности: нихромовая нить частично выгорела или окислился контакт под клеммой. Вафли с этой стороны будут бледнее, даже если прибор формально работает.

Форма спирали: не путать с П-образным ТЭНом

На ten-miass.ru в блоге отдельно разбирается П-образный ТЭН для электровафельницы: это другая конструкция для прямоугольных или квадратных плит, где виток идёт зигзагом вдоль прямых сторон корпуса. У Сластены плиты круглые, и спираль свёрнута кольцом, повторяя форму отливки.

Перепутать форму на этапе заказа - значит получить нагреватель, который физически не ляжет в паз, даже если мощность и напряжение совпали. Поэтому в заявке важно не только указать ватты, но и приложить фото паза: по кругу или зигзагом.

Сколько стоит комплект

По калькулятору price-calculators.vercel.app (вкладка «Плоский нагреватель»), для плиты диаметром около 180 мм, уровень «норма» даёт такую вилку: один элемент стоит ориентировочно 5000-5500 ₽, комплект из двух, верх плюс низ, обходится около 10 100-11 100 ₽. Это пример расчёта по типовым размерам, точная цена считается по вашему чертежу или фото с линейкой.

Цены при закупке от 10 шт. Точный расчёт по чертежу.

Что сфотографировать и измерить перед заказом

• Оба нагревателя целиком, верхний и нижний, с видимой маркировкой
• Диаметр плиты и диаметр самой спирали (внешний виток)
• Расстояние между клеммами и тип крепления выводов
• Мощность и напряжение с шильдика прибора или со старого ТЭНа
• Модель вафельницы, если читается на корпусе или в паспорте

Типичные ошибки при подборе

• Заказывают один элемент вместо пары. Второй, формально рабочий, выходит из строя через 1–3 месяца, и процедура замены повторяется заново.
• Меряют только диаметр плиты, без формы паза. Спираль под круглую плиту и зигзаг под П-образную - разные детали, несмотря на похожую общую мощность.
• Указывают суммарную мощность 1250 Вт для одного элемента. Это мощность комплекта из двух, по отдельности каждый рассчитан примерно на 625 Вт.
• Не прикладывают фото контактной группы. Расстояние между выводами и способ крепления провода у разных партий Сластены отличаются даже при одинаковой маркировке.
