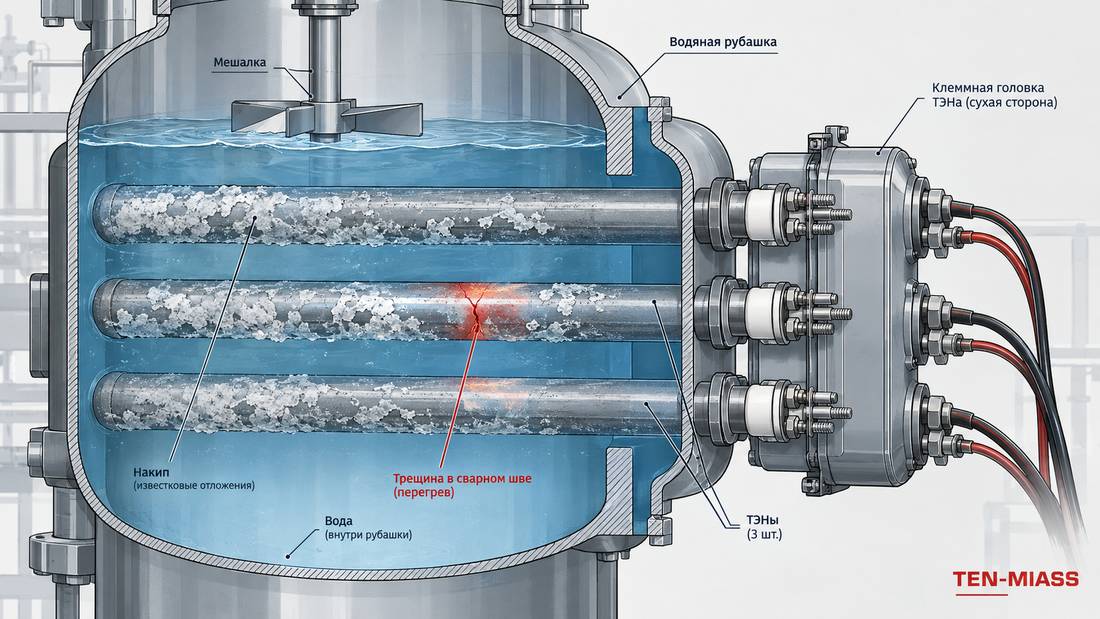

ТЭН в водяной рубашке трескается: накипь и тепловой удар
Короткий ответ. Шов ТЭНа рвёт по двум причинам: накипь работает как теплоизолятор и поднимает температуру оболочки на 90-260°C сверх нормы, либо холодная вода попадает на оболочку, которая успела разогреться без воды (тепловой удар). Для трёх ТЭНов по 2 кВт на 400 В короткая активная длина 600 мм даёт ваттную нагрузку 10,6 Вт/см², вдвое выше нормы для стоячей воды, а 1300 мм при той же мощности даёт 4,9 Вт/см², уже в норме. Длиннее почти всегда выигрывает у «поставим мощнее».
Накипь как теплоизолятор: сколько градусов она добавляет оболочке
Карбонат кальция и магния, из которых состоит накипь, проводит тепло в 10-15 раз хуже нержавеющей стали: теплопроводность около 1-2 Вт/(м·К) против 16 Вт/(м·К) у стали AISI 321. ТЭН продолжает отдавать в воду тот же поток тепла, но через слой накипи перепад температуры считается по закону теплопроводности: ΔT = q × δ / λ, где q это ваттная нагрузка в Вт/м², δ это толщина накипи, λ это теплопроводность накипи.
Для перегруженной конструкции (расчёт ниже даёт q = 10,6 Вт/см² = 106 000 Вт/м²) слой в 1 мм добавляет оболочке около 90°C, 2 мм даёт 175°C, 3 мм даёт 260°C. Вода в рубашке держит 85-90°C, а металл под накипью в это время работает при 350-450°C. Нержавейка такое терпит недолго: при повторяющихся циклах нагрева-охлаждения по сварному шву растёт усталостная трещина.
Тепловой удар: что рвёт шов при доливе холодной воды
Второй механизм не требует накипи вообще. Рубашку слили на обслуживание, уровень не проверили и включили нагрев, ТЭН греется в воздухе или в остатках пара, где теплоотдача в 20-30 раз хуже, чем в воде. За 10-15 секунд оболочка разогревается до 500-600°C. Если в этот момент долить холодную воду, перепад на стенке трубки достигает 400-500°C за секунды: наружный слой стали сжимается быстрее, чем успевает остыть сердцевина, возникает растягивающее напряжение: шов рвётся сразу или даёт трещину, которая добивает ТЭН в следующий цикл.
Расчёт: почему длиннее выигрывает у мощнее
ТЭН мощностью 2 кВт при диаметре трубки 10 мм и активной длине 600 мм (компактная форма, часто её ставят, чтобы уместить в короткий штуцер) даёт площадь S = π × 1,0 см × 60 см = 188 см². Ваттная нагрузка:
q = 2000 / 188 = 10,6 Вт/см²
По ГОСТ 13268-88 для воды, которая стоит в рубашке и гоняется слабым насосом или термосифоном, допустимый диапазон 3-5 Вт/см². 10,6 Вт/см² это перегруз больше чем в два раза, и это ещё без накипи.
Тот же ТЭН на 2 кВт, но с активной длиной 1300 мм (трубку сворачивают в W-образную форму или спираль, чтобы она поместилась в тот же посадочный размер): S = π × 1,0 × 130 = 408 см², q = 2000 / 408 = 4,9 Вт/см², уже в норме. Разница в 2,2 раза по нагрузке это разница между ТЭНом, который трескается за 3-6 месяцев, и ТЭНом, который без накипи работает несколько лет.
Логика «раз лопается, поставим мощнее» усугубляет проблему: при той же длине 600 мм замена на 2,5 кВт поднимает q до 13,3 Вт/см², ещё дальше от нормы. Менять нужно не мощность, а активную длину при той же мощности.
Какая нержавейка держит рубашку с перепадами: 321, 316 или обычная сталь
Углеродистую сталь (сталь 10) в водяную рубашку не ставим: под накипью на такой стали быстро развивается подшламовая коррозия, металл разъедает изнутри быстрее, чем успевает развиться трещина от перегрева. Стандарт для воды и пара: нержавейка AISI 321 (08Х18Н10Т), стабилизированная титаном: титан связывает углерод и не даёт шву терять стойкость к межкристаллитной коррозии после многократных циклов нагрева-охлаждения, а это именно то, что происходит при тепловом ударе. AISI 316 (с молибденом) добавляем, если в воде хлориды выше обычного или клиент прямо просит под свою среду; по умолчанию ставим 321, дешевле и для большинства водяных рубашек этого достаточно.
Два датчика, которые останавливают тепловой удар раньше шва
Датчик уровня (поплавковый или кондуктометрический) ставится так, чтобы контактор не включал ТЭНы, если вода в рубашке ниже верхнего нагревателя. Сценарий «забыли проверить после слива» закрывается полностью: ТЭН просто не получает питание без воды.
Термовыключатель: вторая, независимая защита на случай, если датчик уровня залип или закорочен грязью. Биметаллический выключатель на 120-130°C крепится на стенке рубашки рядом с ТЭНом и разрывает цепь катушки контактора раньше, чем оболочка успеет разогреться на воздухе до сотен градусов. Для трёх ТЭНов по 2 кВт одного термовыключателя на выходе рубашки достаточно: он реагирует на температуру стенки, а не каждого ТЭНа отдельно.
Промывка и умягчение: чтобы накипь не копилась быстрее, чем вы её снимаете
Накипь растёт пропорционально жёсткости воды: при 5-7 мг-экв/л за 3-4 месяца без промывки на ТЭНе в рубашке откладывается тот самый 1-2 мм слой, который добавляет оболочке 90-175°C. Промывка слабым раствором лимонной кислоты (8-10 г на литр, 50-60°C, 1,5-2 часа циркуляции) снимает свежую накипь без разборки рубашки, раз в квартал для средней жёсткости, раз в 1-2 месяца для жёсткой.
Умягчение воды на входе (ионообменная колонна или дозирование антинакипина) снимает проблему у источника: при жёсткости ниже 1 мг-экв/л накипь почти не образуется, а значит и перегрева оболочки от неё не будет. Подробнее о подборе материала под жёсткую воду читайте в статье про ТЭН для воды повышенной жёсткости.
Треугольник или звезда для трёх ТЭНов на 400 В
Три ТЭНа по 2 кВт между фазами (треугольник) при линейном напряжении 400 В это 6 кВт суммарно, каждый ТЭН под полным напряжением 400 В. Сопротивление одного ТЭНа: R = U² / P = 400² / 2000 = 80 Ом.
Если пересобрать схему в звезду, каждый ТЭН окажется под фазным напряжением 400 / √3 ≈ 231 В. Мощность падает не на треть, а в 3 раза, потому что зависит от напряжения в квадрате: P = 231² / 80 ≈ 667 Вт на ТЭН, суммарно около 2 кВт вместо 6. Нагрев реактора растянется в три раза по времени, для постоянной работы не вариант, но временный приём, если после ремонта нужно снизить тепловую нагрузку на новые ТЭНы на период обкатки или пока не поставили защиту по уровню. Подробный разбор обеих схем читайте в статье про подключение трёх ТЭНов треугольником и звездой.
Таблица: что видно снаружи и что с этим делать
| Что видно | Вероятная причина | Что менять |
|---|---|---|
| Треснул по сварному шву через 1-3 месяца | Перегрузка по ваттной нагрузке плюс накипь | Удлинить активную часть, снизить q до нормы |
| Трещина сразу после долива воды после простоя | Тепловой удар на перегретой без воды оболочке | Датчик уровня + термовыключатель |
| ТЭН цел, но греет слабо, счёт за свет растёт | Накипь работает как теплоизолятор, часть тепла остаётся в оболочке | Промывка лимонной кислотой, умягчение воды |
| Ржавчина и питтинг на шве рядом с накипью | Подшламовая коррозия обычной стали | Перейти на AISI 321 или 316 |
| Третий ТЭН за год, та же маркировка | Копия повторяет конструктивную ошибку исходника | Пересчитать q, а не копировать старую длину |
