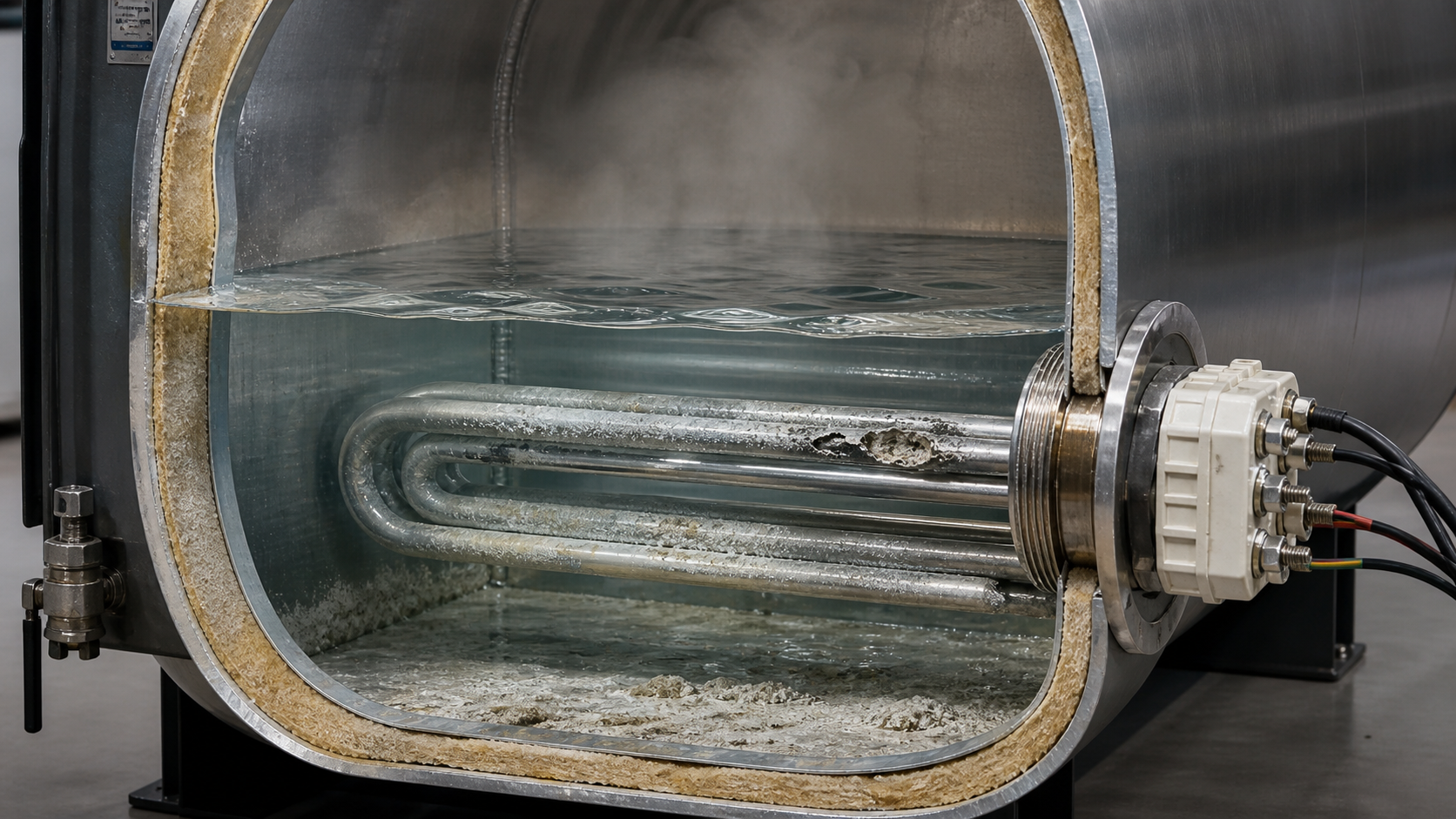

Как убрать накипь с ТЭНа в промышленном оборудовании: методы, реагенты, расчёт перегрева

Накипь на трубчатых электронагревателях — это не косметический дефект, а дополнительное термическое сопротивление. При плотности теплового потока 3 Вт/см² слой карбонатных отложений толщиной 1 мм повышает температуру стенки оболочки на 60 °C. Для корпуса из AISI 304 (08Х18Н10) такой перегрев ускоряет окисление поверхности в 2–3 раза, снижает электрическую прочность засыпки и приводит к короткому замыканию спирали на оболочку. Ниже разберём, как удалить накипь промышленными методами, не разрушая ТЭН, и когда выгоднее заменить нагреватель на новый, изготовленный под чертёж.

Почему накипь снижает мощность и сокращает срок службы ТЭНа

Теплопроводность накипи (карбоната кальция) составляет 0,25–0,5 Вт/(м·К). У стали 10 и нержавейки AISI 304 (08Х18Н10) этот показатель — 16–50 Вт/(м·К). Тепло от спирали через слой отложений передаётся в десятки раз хуже, поэтому температура оболочки при той же мощности растёт. Электрическая мощность ТЭНа остаётся неизменной: спираль продолжает выделять заданные киловатты, но тепло не уходит в нагреваемую среду, а разогревает сам нагреватель.

Перегрев оболочки на каждые 50 °C сокращает ресурс нихромовой спирали в магнезитовой засыпке (периклазе) примерно в 2–3 раза. При этом по ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что даёт ответственным за эксплуатацию инженерам право контролировать фактическое потребление тока. Падение тока на 5–10% от номинального — первый признак того, что на поверхности ТЭНа образовался слой накипи, который уже влияет на теплосъём.

Расчёт перегрева на конкретном примере

ТЭН мощностью 15 кВт, площадь активной поверхности нагрева 0,5 м². Плотность теплового потока q = 15000 / 0,5 = 30000 Вт/м². При слое накипи 1 мм и теплопроводности отложений λ = 0,5 Вт/(м·К) перепад температуры ΔT = q × δ / λ = 30000 × 0,001 / 0,5 = 60 К. Это означает, что при рабочей температуре воды 80 °C оболочка ТЭНа будет нагрета до 140 °C. Спираль внутри ещё горячее. Такой режим для оболочки из AISI 304 (08Х18Н10) недопустим: начинается межкристаллитная коррозия, падает сопротивление изоляции, ТЭН выходит из строя в течение нескольких недель.

Промышленные методы удаления накипи

Выбор метода зависит от конструкции ТЭНа, материала оболочки и типа отложений. Для промышленных систем — блочно-модульных котельных, пастеризаторов, сушильных камер и химических ванн — применяют четыре основных подхода:

• Химическая промывка (CIP) — циркуляция раствора кислоты с ингибитором коррозии. Для оболочек из AISI 304 (08Х18Н10) используют сульфаминовую кислоту 5–8% при температуре 60–80 °C, для пищевых производств — лимонную кислоту 10% или молочную.
• Гидродинамическая очистка — струи воды высокого давления (до 1500 бар) через вращающиеся сопла. Удаляет карбонатные и силикатные отложения без применения реагентов. Подходит для блочных ТЭНов, извлечённых из ёмкости.
• Механическая чистка — щётками или ершами. Эффективна только для прямых гладких ТЭНов с толстой стенкой (диаметр от 20 мм). Патронные ТЭН диаметром 4–32 мм при таком воздействии деформируются, повреждается слой изоляции.
• Ультразвуковая ванна — кавитация разрушает пористые отложения, но для ТЭНов, встроенных в промышленные аппараты, метод малоприменим: требуется демонтаж нагревателя.

Механическая очистка не рекомендуется для трубчатых нагревателей с оребрением: зазор между рёбрами забивается накипью, и удалить её можно только химическим способом без разборки узла.

Подбор реагента под материал оболочки

Ошибка в выборе кислоты разрушает ТЭН быстрее, чем сама накипь. Для оболочки из углеродистой стали 10 концентрированная соляная кислота без ингибитора вызывает точечную коррозию и сквозные свищи. Для пищевой нержавейки 12Х18Н10Т недопустима азотная кислота выше 5% — она вымывает легирующие элементы.

Для агрессивных сред с хлоридами и кислотами дополнительно применяют оболочки из AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т) — они стойки к коррозии, но и стоят дороже. Конкретный материал подбирают по техзаданию с учётом температуры и состава среды.

Когда очистка неэффективна: замена ТЭНа по чертежу

Если после двух-трёх циклов промывки потребляемый ток не восстановился до значения из паспорта, а сопротивление изоляции после сушки ниже 0,5 МОм — ТЭН разрушен. Дальнейшие промывки не дадут результата: накипь пропитала периклаз, спираль замкнула на оболочку. Продолжать эксплуатацию такого нагревателя опасно: возможен пробой на корпус и отказ автоматики защиты.

Замена промышленного ТЭНа — вопрос измеримый. Патронные нагреватели изготавливают с диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм. Если требуется точная мощность под объём бака, например 17,5 кВт вместо серийных 15 или 18 кВт, — это решается индивидуальным расчётом. На производстве ТЭН-Миасс восстанавливают геометрию по фото старого нагревателя с линейкой: замеряют длину, диаметр, шаг оребрения, присоединительную резьбу. Партия от 1 шт., срок изготовления типового ТЭНа — 5–10 дней.

Профилактика накипи: как увеличить межремонтный интервал

Накипь образуется при нагреве воды выше 60 °C. Интенсивность отложений прямо пропорциональна концентрации солей жёсткости и времени контакта с горячей поверхностью. Практические меры для промышленных систем:

• Умягчение воды — Na-катионитные фильтры или обратный осмос снижают жёсткость до 0,05 мг-экв/л, что исключает карбонатные отложения.
• Снижение температуры нагрева — уменьшение уставки с 85 до 65 °C снижает скорость роста накипи на порядок.
• Плановая промывка — при жёсткости 5 мг-экв/л и температуре 80 °C промывку проводят каждые 3 месяца, при умягчении воды — раз в 12 месяцев.
• Электромагнитные преобразователи — при стабильном расходе воды модифицируют кристаллическую решётку солей, но их эффективность подтверждается только для трубопроводов с постоянным потоком.

Соблюдение этих мер сокращает внеплановые простои оборудования. Однако даже при идеальной профилактике ТЭН имеет конечный ресурс. Контролируйте ток каждой фазы трёхфазной нагрузки: при отклонении фактического тока от паспортного более чем на 5% — проверяйте теплосъём и состояние поверхности нагревателя.

Если ваш ТЭН потерял мощность после накипи или нужен новый нагреватель под конкретную ёмкость, пришлите чертёж или фото с размерами — технолог пересчитает мощность и материал оболочки под вашу среду и согласует срок изготовления.
