ТЭН для стенда-имитатора горячего трубопровода на 600°C

600°C - потолок, на котором обычная нержавейка AISI 304 начинает сдавать при длительной работе: покрывается окалиной, теряет прочность. Для испытательного стенда, который держит эту температуру часами или сутками подряд, нужна жаростойкая сталь (20Х23Н18) или инколой 800, а нагреватель должен быть открытого типа - закреплён снаружи имитируемой трубы, а не погружён в жидкость. Дальше - как это считается и крепится.

Зачем на стенде греют трубу, по которой ничего не течёт

Стенд-имитатор горячего трубопровода воспроизводит рабочую температуру реальной магистрали без пара, масла или горячей воды внутри. На нём проверяют теплоизоляцию, калибруют датчики температуры, отрабатывают сварные швы на термостойкость, учат персонал работать с горячими линиями. Труба нагревается снаружи до нужной температуры, а внутри может быть просто воздух.

Отсюда главное отличие от обычного заказа на ТЭН: нагреватель не контактирует с рабочей средой, которую греет. Он контактирует с металлом трубы. Режим - сухой, контактный или воздушно-лучистый, а не погружной.

Почему медный ТЭН здесь не вариант

Медь плавится при 1085°C - формально запас до 600°C есть. На практике медь интенсивно окисляется на воздухе уже при 300-400°C, а при 600°C постоянной работы оболочка покрывается окалиной за недели и теряет механическую прочность задолго до расплава. Для одноразового опыта это не страшно, для испытательного стенда с повторяемыми циклами - брак на вторую неделю эксплуатации.

Для разового стенда с редкими прогревами хватает AISI 304 с запасом по мощности. Для стенда, который гоняют каждый день по несколько циклов нагрева-остывания, закладываем жаростойкую сталь или инколой - иначе через 2-3 месяца оболочка начнёт растрескиваться от термоциклирования.

Как крепится нагреватель на трубе

Два рабочих варианта, оба открытого типа:

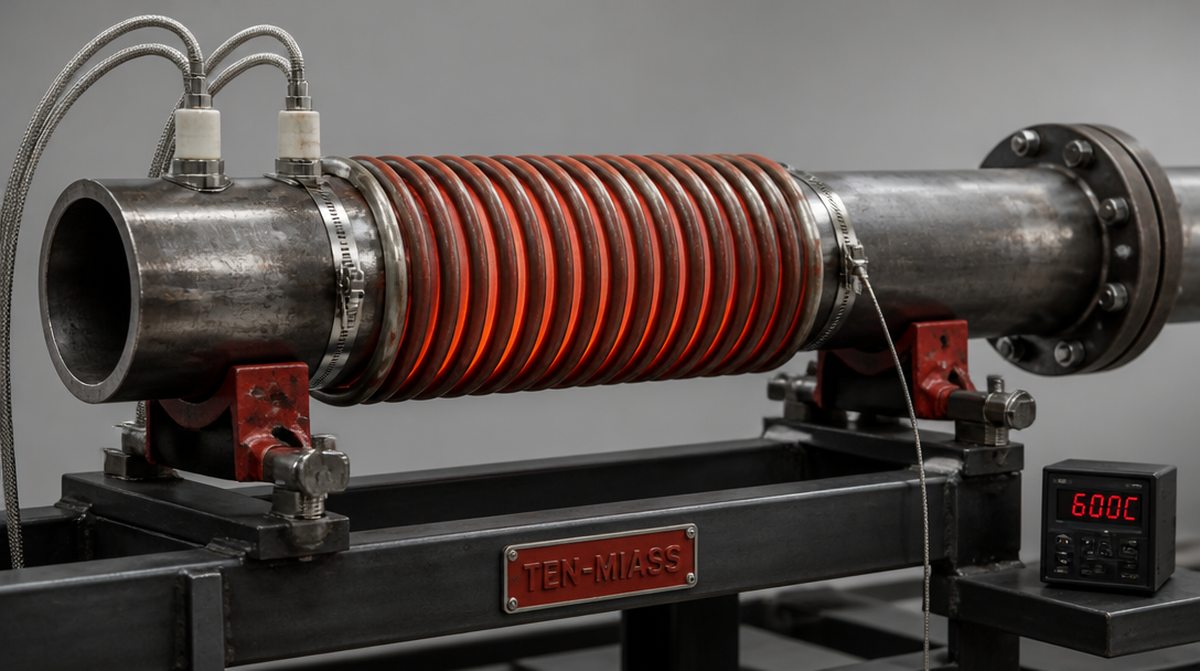

• Трубчатый ТЭН, намотанный спиралью - гнётся под диаметр имитируемого участка трубы и фиксируется хомутами или проволочной обвязкой через виток. Подходит, когда нужна точная мощность и ресурс выше, чем у ленточного нагревателя.
• Ленточный (гибкий) нагреватель - плотно охватывает трубу по всей длине, проще монтируется и демонтируется для повторной калибровки датчиков, но хуже держит точечные механические нагрузки.

Между нагревателем и трубой при необходимости электрической изоляции кладут слюдяную или керамическую прокладку - если труба заземлена и важно исключить пробой на корпус стенда. Крепёж - съёмный: стенд живёт циклами «разогрели, сняли показания, остудили, переставили датчик», а не варится один раз на всю жизнь.

Расчёт ваттной нагрузки для открытого нагревателя

Ключевая разница с водяным ТЭНом: в воздухе и контакте с металлом допустимая ваттная нагрузка q намного ниже, чем в воде, потому что теплоотвод хуже. Берём ГОСТ 13268-88: формула q = P / (π·d·L), где P - мощность, d и L - диаметр и активная длина нагревателя.

Пример: нагреватель 1500 Вт, диаметр трубки 10 мм, активная длина 1200 мм, плотно прижат к стальной трубе (контактный режим):

S = π × 1,0 см × 120 см = 377 см²
q = 1500 / 377 = 3,98 Вт/см²

Для контактного прилегания к металлу допустимый диапазон 3,0-5,0 Вт/см² - 3,98 укладывается с запасом. Если тот же нагреватель закрепить с отступом от трубы, без плотного контакта, работает уже лучистый теплообмен в воздухе, а там предел 2,0-3,0 Вт/см². При 3,98 Вт/см² нагреватель перегреется, активную длину нужно увеличить минимум до 1600 мм. Поэтому способ крепления - не деталь монтажа, а часть расчёта мощности.

Что прислать для расчёта

• Диаметр и длина имитируемого участка трубы
• Целевая температура и время выхода на режим (за сколько минут нужно дойти до 600°C)
• Материал трубы-основы (влияет на теплоёмкость и скорость прогрева)
• Есть ли на трубе теплоизоляция сверху и какая - меняет теплопотери в расчёте
• Доступное напряжение и фаза на объекте стенда (однофазное 220 В или трёхфазное 380 В)
• Нужно ли многозонное регулирование и сколько зон по длине
• Тип крепления термопары - под нагревателем, на трубе рядом, или заказчик ставит сам

Частые ошибки при выборе ТЭНа для такого стенда

Берут обычный трубчатый ТЭН «как для воды» и считают ваттную нагрузку по водяным нормам 8-12 Вт/см² - для воздуха и контакта это в 2-3 раза больше допустимого, нагреватель выгорает за недели. Выбирают медную оболочку, потому что она дешевле и привычнее - для постоянных 600°C это брак с отложенным сроком. Заказывают погружной тип вместо открытого, не уточнив, что труба на стенде без жидкости внутри. Растягивают один нагреватель на весь длинный участок без зонирования - середина перегревается, концы не дотягивают до целевой температуры.
