Высокотемпературный патронный ТЭН: подбор параметров, цена и сроки
Когда заказчик присылает заявку на патронный нагреватель для литьевой машины или горячеканальной системы, первое, что спрашиваем — а какая температура на поверхности нужна на самом деле? Часто просят «погорячее», а потом удивляются, почему ТЭН сдох через две недели. Разбирали случай: нагреватель 220 В, 400 Вт, длина 80 мм, а температура на гильзе нужна была 450°C. Вроде мелочь, но именно на таких цифрах всё и ломается.

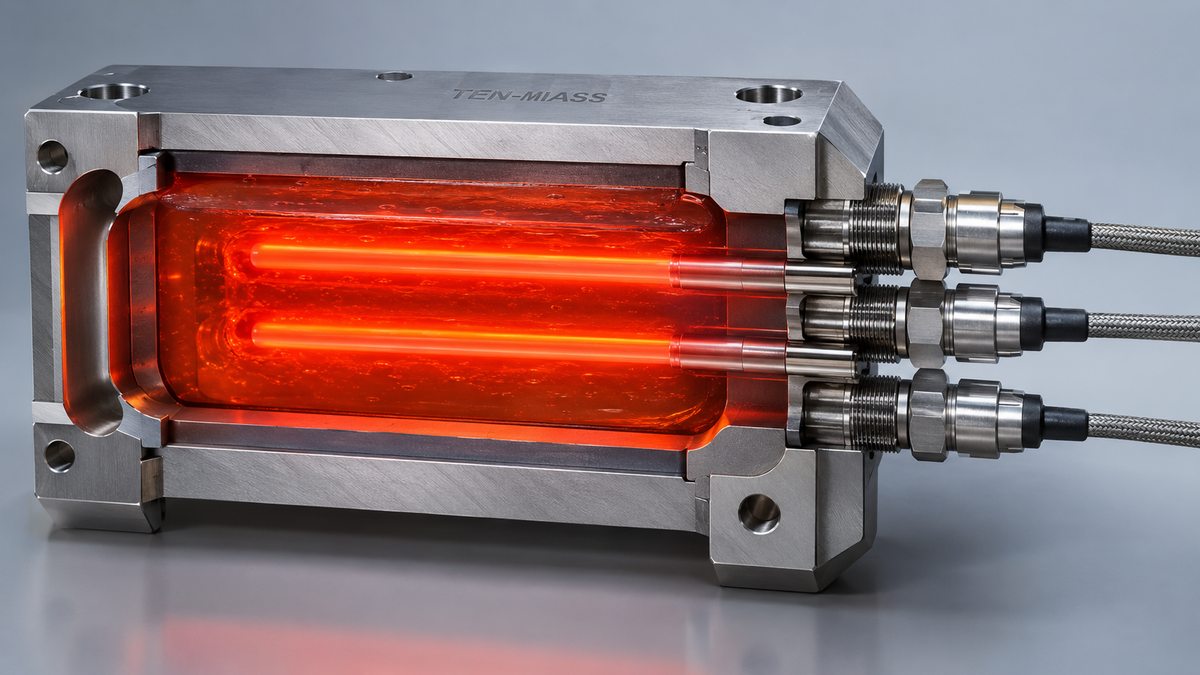

Что отличает высокотемпературный патронный ТЭН
Высокотемпературный патронный ТЭН — это конструкция, где каждый слой работает на пределе. Если обычный патронный ТЭН выдаёт до 300-350°C на поверхности, то высокотемпературный рассчитан на 500-700°C. Разница в материалах: нихромовая спираль, плотная набивка из периклаза (оксид магния) и оболочка из жаропрочной стали.
Диаметр корпуса — от 4 до 32 мм, длина от 30 до 6000 мм. Для высоких температур чаще берут диаметр 8-16 мм и длину 50-300 мм под конкретную гильзу.
Таблица материалов по температурам и применению
| Материал оболочки | Макс. температура | Применение | Относительная цена |
|---|---|---|---|
| Сталь 10 (обычная) | до 200°C | Воздух, масло | базовая |
| AISI 304 (нержавейка) | до 350°C | Вода, пар | +10-15% |
| 12Х18Н10Т (нержавейка) | до 450°C | Пищевые среды, агрессивные | +20-30% |
| Сталь 310S | до 600°C | Литьё под давлением, сухой нагрев | +30-40% |
| Incoloy 800 / Inconel | до 700°C | Агрессивные среды, максимальный нагрев | +50-60% |
Расчёт удельной мощности — главное число
Удельная мощность (Вт/см²) определяет, сгорит ли ТЭН раньше срока. Для высокотемпературных режимов допустимо 3-6 Вт/см². Превысите — перегреете спираль и получите обрыв.
- Площадь поверхности: π × 1,2 × 15 = 56,5 см²
- Удельная мощность: 400 / 56,5 = 7,1 Вт/см² — это предел для 310S
- Лучше взять 300 Вт или увеличить длину до 200 мм
- Сопротивление по ГОСТ: R = U²/P = 220²/400 = 121 Ом (допуск ±5%/-10%)
- Для 220 В, 2 кВт: R = 220²/2000 = 24,2 Ом (диапазон 21,8-25,4 Ом)
Холодные зоны: почему длина ТЭНа больше рабочей зоны
У патронных ТЭНов с обоих концов есть холодные зоны по 15-20 мм — там выводы, там нихром не греет. Если нужна рабочая зона 100 мм, заказывайте общую длину 130-140 мм. Иначе края гильзы останутся холодными, и температура по длине разойдётся на 40-60°C.
Посадка тоже важна: диаметр ТЭНа должен быть меньше отверстия на 0,1-0,2 мм. Для гильзы 16,0 мм берите ТЭН 15,8 мм. Зазор больше 0,2 мм ухудшает теплопередачу, и нагреватель не выходит на расчётную температуру.
Нужна ли термопара?
Для режимов выше 400°C встроенная термопара — это необходимость. Без неё невозможно понять, что нагреватель работает на пределе, пока он не сгорит. Используются термопары типа K (до 1200°C) или J (до 750°C). Термопара добавляет 1-2 дня к сроку изготовления и незначительно к цене.
Если оборудование управляется ПИД-регулятором — без встроенной термопары он просто не будет работать точно. Внешняя термопара на гильзе даёт запаздывание и ошибку 20-50°C в переходных режимах.
Типичные ошибки при заказе
Выводы из обычной стали. Для высоких температур выводы должны быть из никелевого прутка или нержавейки. Обычная сталь перегревается в зоне контакта и отгорает через несколько сотен часов.
Нагрузка без запаса. Если гильза нагружена до 580°C, а ТЭН из 310S рассчитан до 600°C — запаса нет. Любое отклонение напряжения или засорение гильзы, и ТЭН работает за пределом. Берите материал с запасом 20-30% по температуре.
Отсутствие в запасе. Литьевые машины и горячеканальные системы требуют замены ТЭН в течение часов, а не дней. Держите 2-3 штуки в запасе — цена одного ТЭНа не сравнима с простоем производства.
Подробнее о расчёте нагревателей для оснастки читайте в статье о патронном нагревателе 12 мм × 450 мм и о нагревателе 9,5 мм × 180 мм, 400 Вт.
Что прислать для расчёта
- Диаметр посадочного отверстия (точно, с допуском)
- Рабочая длина (длина гильзы / зона нагрева)
- Напряжение питания (220 В или 380 В)
- Требуемая температура на поверхности гильзы
- Среда: воздух, металл, другое
- Тип выводов: штырь, гибкий провод, длина выводов
- Нужна ли термопара (тип K или J)
- Количество штук и срочность
Сроки изготовления
Стандартные диаметры (8, 10, 12, 16 мм) и длина до 300 мм — 7-14 рабочих дней. Нестандартные выводы, термопара, редкий материал — плюс 3-5 дней. Мы работаем по всей России и Казахстану, отгрузка через СДЭК и ПЭК.
Частые вопросы
Стандартные диаметры — от 6 до 20 мм. Для высокотемпературных задач чаще берут 12-16 мм. Выше 20 мм — уже не патронный, а трубчатый нагреватель с другим способом крепления.
Нет. Высокотемпературные патронные ТЭНы рассчитаны на сухой нагрев в металлических гильзах. В воде или масле при высокой удельной мощности они перегреются и выйдут из строя. Для жидкостей нужна удельная мощность 2-3 Вт/см².
Проверьте посадку: зазор между ТЭНом и гильзой не должен быть больше 0,2 мм. Проверьте напряжение — при 200 В вместо 220 В мощность упадёт на 17%. Если посадка и напряжение в норме — мощность ТЭНа недостаточна для ваших теплопотерь.
При правильном подборе и работе в пределах рекомендуемых температур ресурс составляет тысячи часов. При постоянной работе на пределе срок сокращается в разы. Ресурс зависит от режима эксплуатации и качества посадки.
Нет. Патронные ТЭНы — только прямые. Жёсткий металлический корпус не допускает изгиба. Для изогнутых форм нужен трубчатый ТЭН.
Для режимов выше 400°C — это необходимость. Без термопары невозможно контролировать реальную температуру поверхности. Используются термопары типа K (до 1200°C) или J (до 750°C).
