ТЭН S-образный 1300 Вт для аэрогриля: замена и размеры
37,2 Ом — сопротивление S-образного ТЭНа 1300 Вт на 220 В в холодном состоянии. По ГОСТ 13268-88 допуск мощности +5/−10 % превращает эту цифру в коридор 35,5–41,4 Ом. Форма изгиба и диаметр трубки при этом на сопротивление не влияют — она держится напряжением и мощностью, а не геометрией.
Зачем нагревателю аэрогриля нужен изгиб

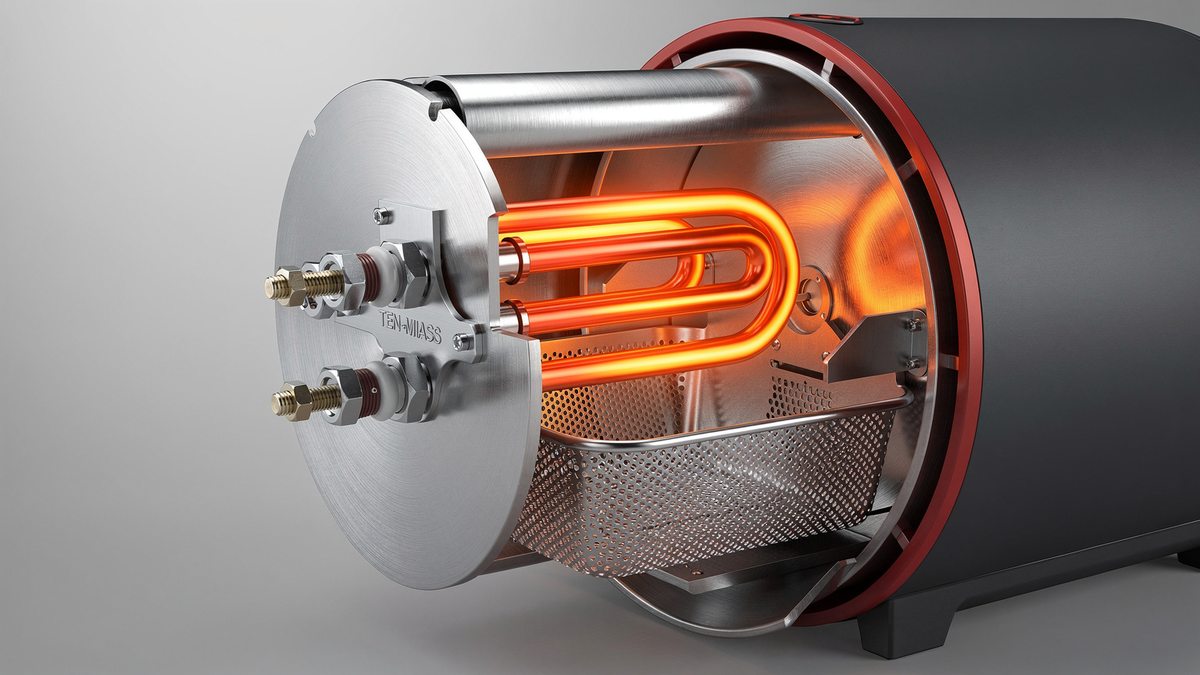

Прямая трубка в компактный кожух аэрогриля не встаёт: сверху корзины с продуктом сидит вентилятор, а вокруг него нужно разместить греющую поверхность так, чтобы горячий воздух равномерно обдувал всю чашу. Производители решают это одним и тем же приёмом — гнут трубку в форму буквы S или двойной подковы, обходя вентилятор с двух сторон.
Отсюда и трудность с заменой: под каждый кожух своя геометрия изгиба, расстояние между выводами и точки крепления. Взять первый попавшийся ТЭН на 1300 Вт с Авито и вкрутить его на место сгоревшего почти всегда не получается — либо не влезает по диаметру дуги, либо клеммы упираются в стенку кожуха.
Таблица подбора S-образных ТЭН по мощности
| Мощность | Сопротивление, Ом | Типичный диаметр трубки | Чем заменяют |
|---|---|---|---|
| 800 Вт | 60,5 | 6,5 мм | Изготовление по фото старого ТЭНа |
| 1000 Вт | 48,4 | 6,5–8 мм | Изготовление по размерам кожуха |
| 1300 Вт | 37,2 | 8 мм | Изготовление по чертежу или образцу |
| 1500 Вт | 32,3 | 8 мм | Изготовление по образцу с сохранением изгиба |
| 1800 Вт | 26,9 | 8–9,5 мм | Изготовление по чертежу |
Готовых типоразмеров фигурных ТЭН под конкретные модели аэрогрилей на складе не держат ни один производитель — слишком много вариантов кожухов у китайских брендов. Рабочая схема одна: снять размеры со старого нагревателя или с посадочного места и сделать копию с той же геометрией изгиба.
Как посчитан коридор сопротивления для 1300 Вт
Формула та же, что для прямого ТЭНа: R = U² / P. Форма трубки на электрическое сопротивление не влияет, оно зависит только от длины нихромовой нити, её сечения и материала — не от того, согнута трубка в S или оставлена прямой.
R = 220² / 1300 = 48 400 / 1300 ≈ 37,2 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % сверху, −10 % снизу от номинала. Для 1300 Вт это диапазон 1170–1365 Вт. Пересчитав через ту же формулу для обеих границ, получаем:
- При 1365 Вт (верхняя граница мощности): R = 48 400 / 1365 ≈ 35,5 Ом
- При 1170 Вт (нижняя граница мощности): R = 48 400 / 1170 ≈ 41,4 Ом
Итоговый коридор — 35,5–41,4 Ом. Если мультиметр на прогретом до комнатной температуры ТЭНе показывает значение внутри этого диапазона, нагреватель исправен по электрике. Меньше 35 Ом — вероятно межвитковое замыкание, больше 42 Ом — частичное выгорание нити или окисленный контакт под клеммой.
Какие размеры критичны при заказе замены
Для S-образного ТЭНа мощности недостаточно — нужна полная геометрия изгиба, иначе новая деталь не встанет на штатные крепления:
- Диаметр трубки — измеряется штангенциркулем в прямом участке, не в месте изгиба (там металл может быть слегка сплющен)
- Общая развёрнутая длина — длина трубки, если её мысленно выпрямить
- Расстояние между выводами (клеммами) — определяет, поместится ли нагреватель в существующие отверстия кожуха
- Радиус и угол каждого изгиба — обычно два-три изгиба на форму S, каждый со своим радиусом
- Длина прямых участков между изгибами — от неё зависит, попадёт ли нагреватель в зону обдува вентилятора
Проще всего снять эти размеры со старого ТЭНа, даже сгоревшего — электрическая часть не работает, но форма трубки остаётся неизменной.
Почему нельзя просто заказать «любой ТЭН 1300 Вт»
Мощность на бирке прибора говорит только о том, сколько ватт нужно нагревателю в сумме. Она ничего не говорит о форме, диаметре трубки и расположении выводов. Два аэрогриля разных брендов с одинаковой мощностью 1300 Вт почти наверняка используют разную геометрию изгиба — под свой конкретный кожух и вентилятор.
Копия по образцу решает эту проблему целиком: сохраняется и мощность, и форма, и расстояние между клеммами. Изготовление под конкретный образец — обычная задача, не требующая переделки крепежа или проводки прибора.
Что прислать для расчёта
- Фото старого S-образного ТЭНа целиком, желательно на светлом фоне и с линейкой рядом
- Размеры изгиба: развёрнутая длина трубки, радиусы поворотов, расстояние между прямыми участками
- Диаметр трубки, измеренный штангенциркулем
- Расстояние между выводами (клеммами) и тип клемм — под гайку, под фастон, под провод напрямую
- Мощность и напряжение с шильдика прибора (обычно на дне или задней стенке аэрогриля)
Точные цены на прямые и водяные ТЭН — в калькуляторе на price-calculators.vercel.app, уровень «норма», цены при закупке от 10 шт. Фигурные ТЭН вроде S-образного в калькулятор не заведены — слишком много вариантов изгиба у разных моделей аэрогрилей, поэтому расчёт по фото и размерам делается в день обращения.
Сгорел S-образный ТЭН в аэрогриле?
Пришлите фото старого нагревателя и размеры кожуха — сделаем копию с той же геометрией изгиба. От 1 шт., доставка 2–4 дня.
Оформить заказЧастые вопросы
