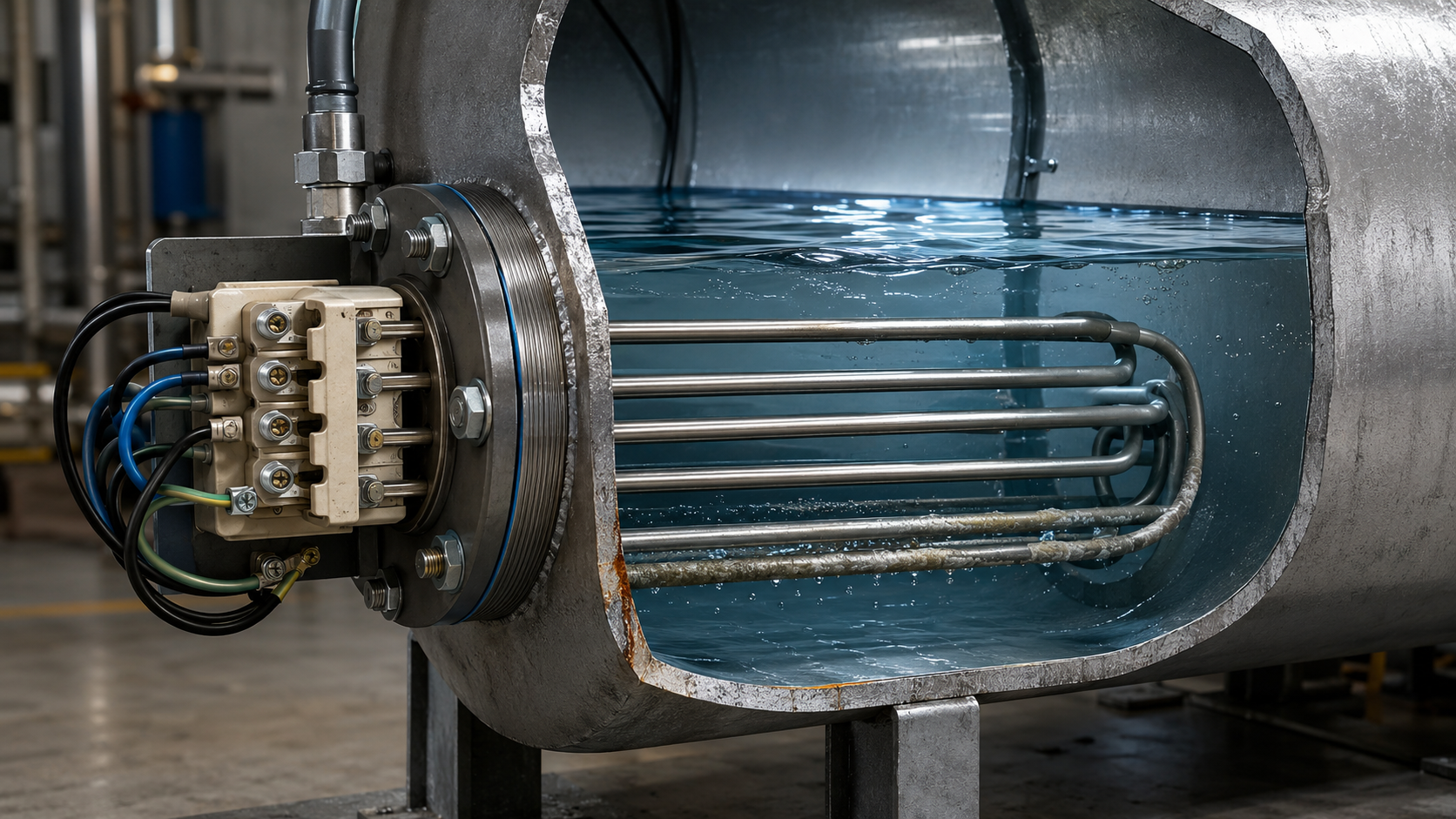

Водяной ТЭН: как подобрать резьбу, материал и мощность для промышленного нагрева
В промышленном подогреве воды выбор ТЭНа сводится к трём параметрам: монтажная резьба, материал оболочки и мощность. Ошибка хотя бы в одном из них означает переделку узла, остановку линии или преждевременный выход нагревателя. Серийный ТЭН из каталога почти никогда не совпадает с конкретной задачей: у бака — свой объём, у фланца — своя резьба, у среды — свой состав. Поэтому на производстве ТЭН считают не по каталогу, а под чертёж и техзадание. Разберём, по каким правилам это делается.
Сначала резьба: штуцер или фланец под ваш узел
Конструкция монтажной части зависит от того, сколько нагревательных петель в одном узле. Одиночный водяной ТЭН вкручивается в бак через штуцер с мелкой резьбой: G1/2", G3/4", M14×1,5 или M22×1,5. Такой вариант подходит для ёмкостей до 200–300 л и проточных линий малой производительности, где нужна мощность 1–6 кВт.
Если бак больше — несколько петель собирают в один блок-ТЭН (ТЭНБ) с фланцевым шестигранником. Резьба у такого узла крупная: G1,5", G2", G3", M48×2, M56×2, M64×3. Через мелкий штуцер три петли по 5 кВт физически не протащить — отверстие слишком мало. Поэтому при подборе важно сразу определить, одиночный это нагреватель или блок. Резьбу указывают в заказе точно: диаметр и шаг, дюймовая или метрическая.
Если старый ТЭН есть на руках, достаточно передать фото с линейкой или провести замер штангенциркулем: диаметр резьбы, шаг, длину погружаемой части. По этим данным восстанавливаем геометрию до миллиметра. В заявке также стоит указать, нужен ли дополнительный выход под термопару или датчик аварийного отключения.
- Диаметр и шаг резьбы (например, G1/2" — 20 витков на дюйм, M22×1,5 — метрическая).
- Длина погружаемой части и общая длина корпуса.
- Тип присоединения: штуцер, фланец или под сварку.
- Наличие отверстий под термостат, термопару или дренаж.
Материал оболочки: сталь, нержавейка, титан
Материал наружной трубки подбирают под химический состав воды и рабочую температуру. Обычная углеродистая сталь (Ст10) ржавеет даже в технической воде, поэтому для водяных ТЭНов её применяют редко — только для воздуха и сухих сред. Основной выбор для промышленного нагрева воды — нержавеющие стали.
| Материал | Аналог по ГОСТ | Применение | Рабочая температура |
|---|---|---|---|
| Сталь 10 | — | Масло, воздух, неагрессивные сухие среды | до 150 °C |
| AISI 304 | 08Х18Н10 | Техническая и питьевая вода, пар | до 200 °C |
| Цельнотянутая 12Х18Н10Т | 12Х18Н10Т | Пищевые среды, агрессивные растворы | до 350 °C |
| AISI 316 | 10Х17Н13М2 | Хлориды, морская вода, кислоты | до 300 °C |
| Титан | ВТ1-0 | Гальванические ванны, сильные окислители | до 300 °C |
Внутри трубки — нихромовая спираль в магнезитовой засыпке (периклаз), которая отводит тепло на оболочку и изолирует спираль. Герметизация торцов исключает контакт воды с нимиром. Для большинства водяных задач достаточно AISI 304 (08Х18Н10), но если в воде есть хлориды или речь идёт о пищевом производстве, закладывают цельнотянутую 12Х18Н10Т или AISI 316 с легированием молибденом.
Расчёт мощности водяного ТЭНа: от бака к киловаттам
Мощность определяют из объёма, целевой температуры и времени нагрева. Формула теплового баланса:
Q = m × ΔT × 4,2
где Q — количество теплоты в кДж, m — масса воды в кг, ΔT — разница температур в кельвинах, 4,2 — удельная теплоёмкость воды в кДж/(кг·К). Полученное значение делят на время нагрева в секундах и КПД установки (обычно 0,9–0,95).
Пример расчёта. Бак объёмом 5 м³ нужно нагреть с 20 °C до 70 °C за 2 часа. Масса воды 5000 кг, ΔT = 50 К. Q = 5000 × 50 × 4,2 = 1 050 000 кДж = 291,7 кВт·ч. С учётом КПД 0,95 и времени 2 ч: P = 291,7 / (2 × 0,95) ≈ 153,5 кВт. Округляем до 160 кВт. В серийном ассортименте такого блока нет — его изготавливают под заказ, с питанием от трёхфазной сети 380 В.
Для трёхфазного включения звездой на линейное напряжение 380 В на каждом нагревательном элементе действует фазное напряжение 220 В. Сопротивление одной петли рассчитывают по формуле:
R = U_ф² / P_петли = U_линейного² / (3 × P_петли)
Пример: петля мощностью 3 кВт в звезде 380 В имеет сопротивление 220² / 3000 ≈ 16,1 Ом. Общий ток такой трёхфазной нагрузки составит I = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А. Эти значения нужны для выбора питающего кабеля и контакторов.
Сопротивление и ГОСТ 13268-88: что проверить при приёмке
ТЭН — это резистивный нагреватель, поэтому его характеристика — не мощность, а электрическое сопротивление. Мощность указывают при номинальном напряжении, но фактический выделяемый нагрев зависит от сопротивления и напряжения сети. Пересчёт простой:
R = U² / P
Для однофазного ТЭНа на 220 В и мощности 6 кВт сопротивление равно 220² / 6000 ≈ 8,07 Ом. ГОСТ 13268-88 допускает отклонение мощности от номинальной в пределах +5/−10 %. Это значит, что сопротивление может отличаться от расчётного несимметрично: от 0,95 до 1,11 номинального значения (например, для 8,07 Ом — диапазон 7,68–8,96 Ом).
| Мощность, кВт | Сопротивление при 220 В, Ом | Допустимый диапазон по ГОСТ, Ом |
|---|---|---|
| 1 | 48,4 | 46,1 – 53,8 |
| 3 | 16,1 | 15,3 – 17,9 |
| 6 | 8,07 | 7,68 – 8,96 |
| 12 | 4,03 | 3,84 – 4,48 |
При приёмке ТЭН проверяют омметром. Перед измерением обязательно обесточивают узел, сливают воду и снимают перемычки со схемы включения, чтобы избежать параллельного соединения ветвей.
Что передать технологу для заказа по вашей задаче
Для точного расчёта достаточно пяти пунктов: среда (вода, пар, раствор), рабочий диапазон температур, объём бака или габариты ванны, напряжение и схема подключения, монтажная резьба или чертёж старого узла. Если ТЭН заказывают «по образцу», сгодится фотография с линейкой и паспорт повреждённого нагревателя.
Диаметр корпуса изготавливаем от 4 до 32 мм, длину — от 30 до 6000 мм. Мощность считаем под ваш объём и время нагрева, а не под ближайшее значение из таблицы. Например, вам нужно 150 кВт — поставим блок ТЭНБ с несколькими петлями, каждая со своим сопротивлением, чтобы общая мощность точно соответствовала расчёту. Серийный ТЭН даст либо перегрев и неравномерный нагрев, либо недогрев до технологической температуры.
Отправьте размеры и условия эксплуатации — технолог производства пересчитает мощность, материал и резьбу. Срок изготовления типового ТЭНа — 5–10 дней, минимальная партия — один экземпляр.
