ТЭН с капиллярным термостатом 400 В 25 А: как выбрать и заменить
Короткий ответ: 400 В и 25 А на корпусе капиллярного термостата: рабочее напряжение и максимальный ток контактной группы самого термостата, а не мощность ТЭНа. Для трёхфазной резистивной нагрузки это даёт предельную коммутируемую мощность P = √3 × 400 × 25 ≈ 17 320 Вт, то есть около 17,3 кВт. Мощность конкретного нагревателя клиент задаёт отдельно, и она обычно должна быть заметно ниже этого предела, иначе контакты термостата выгорают за считаные месяцы.
Что означают 400 В и 25 А на термостате
Капиллярный термостат: механический регулятор температуры. Внутри герметичного термобаллона находится термочувствительная жидкость или газ. Баллон соединён тонкой трубкой-капилляром с сильфоном или мембраной в головке термостата. При нагреве среды, в которую погружён баллон, жидкость расширяется, давит на сильфон, тот механически размыкает контакты и снимает питание с ТЭНа. При остывании цикл идёт в обратную сторону.
400 В и 25 А на шильдике термостата описывают именно эту контактную группу: на какое напряжение она рассчитана и какой ток способна коммутировать без разрушения контактов искрой. К мощности самого нагревателя эта цифра отношения не имеет напрямую, она только задаёт верхнюю границу того, что через эти контакты вообще можно пропустить.
Для трёхфазной резистивной нагрузки (cosφ = 1) предельная коммутируемая мощность считается так: P = √3 × U × I = 1,732 × 400 × 25 ≈ 17 320 Вт ≈ 17,3 кВт. Это теоретический потолок контактов термостата, а не рекомендованная мощность ТЭНа: запас по току обычно закладывают не менее 30-40%.
Признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Термостат не отключает ТЭН при достижении температуры | Залипание контактов от частой коммутации на токе, близком к пределу 25 А | Заменить термостат, при заказе нового не завышать ток нагрузки к пределу коммутации |
| ТЭН не греет, хотя термостат исправен и щёлкает | Обрыв нагревательного элемента внутри ТЭНа, неисправность не связана с термостатом | Проверить ТЭН мультиметром отдельно от термостата, при обрыве заменить нагреватель |
| Контакты термостата подгорели, слышно искрение при срабатывании | Реальный ток ТЭНа близок к предельным 25 А контактной группы | Снизить фактическую нагрузку или взять термостат с бóльшим запасом по контактам |
| Термостат держит температуру неточно, срабатывает с запаздыванием | Длина капилляра или место установки термобаллона не соответствуют реальному монтажу | Указать точную длину капилляра и точку монтажа баллона при заказе |
| Термостат щёлкает, но ТЭН остаётся под напряжением | Залипшие контакты или провод посажен не на ту пару (нормально замкнутую вместо нормально разомкнутой) | Проверить схему подключения, при залипании заменить термостат |
Встроенный или выносной термостат
Встроенный термостат ставится прямо в головку ТЭНа рядом с клеммами. Компактно, не нужен отдельный штуцер на баке, но термобаллон жёстко привязан к месту расположения головки, переставить точку контроля температуры нельзя.

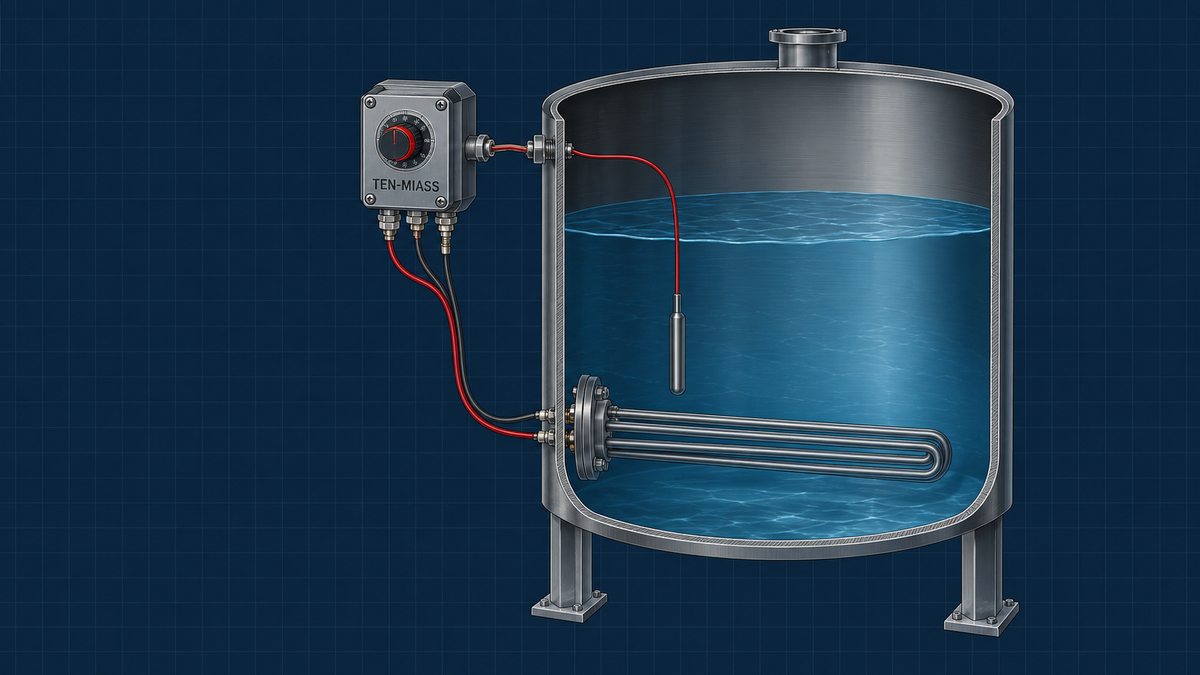

Выносной термостат крепится отдельно от нагревателя. Термобаллон вводится в бак, трубу или ёмкость через собственный штуцер в той точке, где реально нужно контролировать температуру, а капилляр тянется от баллона к головке термостата, установленной в удобном для обслуживания месте. Длина капилляра у заводских термостатов обычно фиксированная: от нескольких десятков сантиметров до пары метров, под конкретный заказ подбирается ближайший вариант.
Что прислать для расчёта
- Мощность ТЭНа: реальную, нужную по задаче, а не предел коммутации термостата
- Диапазон температур термостата: минимум, максимум, точку отключения
- Длину капилляра: расстояние от места монтажа термобаллона до головки термостата
- Место монтажа: термостат встроенный в головку ТЭНа или выносной, и где именно должен находиться термобаллон
- Напряжение питания: 220 В однофазное или 380 В трёхфазное
По этим пяти пунктам подбирается термостат с подходящим запасом по контактам и нужной длиной капилляра, обычно в день обращения.
Главная ошибка при заказе
Самая частая путаница: клиент видит на корпусе термостата «400 В 25 А» и считает, что это и есть допустимая мощность ТЭНа, который можно к нему подключать. В результате заказывают нагреватель на мощность, близкую к теоретическому пределу коммутации: около 17 кВт при трёхфазном питании. Контакты термостата при такой нагрузке выгорают за несколько месяцев вместо нескольких лет, потому что каждое размыкание цепи под нагрузкой, близкой к максимальной, даёт более сильную искру и быстрее разрушает контактную поверхность.
Правильный подход: мощность ТЭНа считается из задачи, из объёма, среды, скорости нагрева, а термостат подбирается так, чтобы реальный рабочий ток был заметно ниже паспортного предела его контактов, а не впритык к нему.
