ТЭН с блоком Ex для дизтоплива: подбор параметров, цена и сроки
Пары дизтоплива в закрытом резервуаре воспламеняются от обычной искры в клеммной коробке точно так же, как пары бензина. Для нагрева в опасной зоне нужен блок-ТЭН с взрывозащищённой камерой подключения группы IIA, обычно классом T3 или T4, и ваттной нагрузкой 1,0-1,5 Вт/см² - втрое ниже, чем для воды. Сам блок стоит от 3510 до 21700 ₽ в зависимости от мощности, камера Ex считается отдельно, срок изготовления 15-20 рабочих дней.
Зачем дизтопливу взрывозащищённая камера подключения
Дизтопливо не взрывается само по себе, но его пары над поверхностью в замкнутом объёме резервуара образуют с воздухом взрывоопасную смесь - при условии, что температура топлива поднялась выше точки вспышки. У летнего дизтоплива точка вспышки обычно выше +55°C, у зимнего и арктического - заметно ниже, иногда +30...+40°C. Парадокс в том, что риск выше не летом, а именно при подогреве холодного зимнего топлива: греем его специально, температура растёт, и в какой-то момент пары над поверхностью проходят точку вспышки.

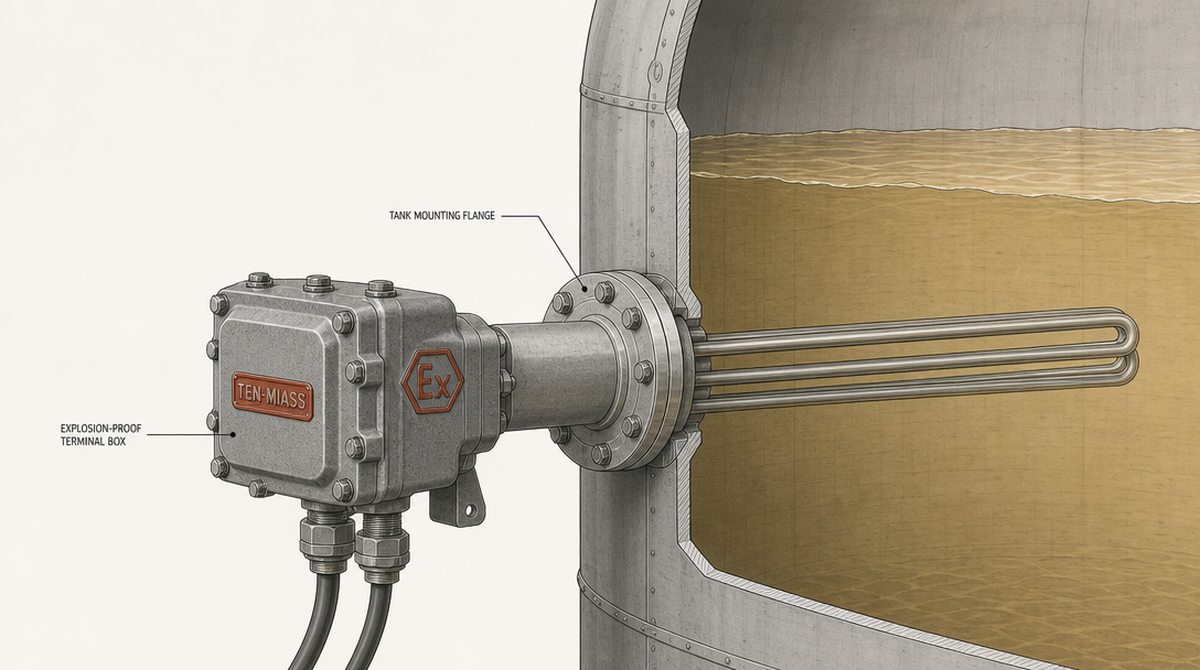

Обычная клеммная коробка ТЭНа не рассчитана на это. Искра при коммутации, при пробое изоляции или при плохом контакте, который греется и искрит - прямой источник воспламенения. Поэтому в резервуарах и на площадках, где присутствуют пары дизтоплива, камеру подключения ТЭНа делают взрывонепроницаемой: корпус способен удержать взрыв газовой смеси внутри себя, если он там случится, и не дать ему выйти наружу.
Какая маркировка нужна для дизтоплива
Для нефтепродуктов, включая дизтопливо, обычно применяют вид защиты Ex d (взрывонепроницаемая оболочка), группу IIA и температурный класс T3 или T4. Расшифровка по частям:
| Часть маркировки | Что значит для дизтоплива |
|---|---|
| Ex d | Взрывонепроницаемая оболочка камеры подключения, взрыв внутри не передаётся в атмосферу |
| IIA | Группа газов, к которой относятся пары нефтепродуктов: бензин, дизтопливо, керосин |
| T3 | Максимум температуры поверхности 200°C - обычный вариант для летнего дизтоплива с запасом от температуры самовоспламенения около 210-250°C |
| T4 | Максимум температуры поверхности 135°C - берут, если проект объекта требует больший запас или речь о зимнем/арктическом топливе с низкой точкой вспышки |
Почему ваттную нагрузку для дизтоплива нельзя брать как для воды
Самая частая ошибка при заказе - взять нужную мощность и не пересчитать удельную нагрузку на поверхность трубки. Для воды в баке нормальная нагрузка 3-5 Вт/см², и если по привычке заложить те же цифры для дизтоплива, получится перегрев. Дизтопливо хуже отводит тепло с горячей поверхности, чем вода: вязкость выше, конвекция слабее. Плёнка топлива прямо у оболочки трубки нагревается сильнее, чем основная масса в баке, начинается коксование и потемнение, а локальная температура поверхности может превысить допустимый предел температурного класса - тогда взрывозащищённая по конструкции камера всё равно останется источником риска, потому что перегретая трубка сама подожжёт пары.
Рабочий диапазон для дизтоплива и близких по вязкости нефтепродуктов - 1,0-1,5 Вт/см². Это втрое-впятеро ниже, чем для воды. На практике значит: ту же мощность распределяют на большую длину трубки или на бо́льшее число трубок в блоке, а не сжимают в компактный узел.
Пример расчёта мощности блока
Энергия на нагрев дизтоплива считается через его собственную теплоёмкость, не через константу для воды. Удельная теплоёмкость дизтоплива около 2,0 кДж/(кг·°C), плотность около 840 кг/м³. Отсюда коэффициент на литр:
Формула мощности:
P - мощность, кВт; V - объём топлива, л; ΔT - на сколько градусов нагреть; t - время, ч
Резервуар на 3000 л дизтоплива, нужно поднять температуру с +2°C до +30°C (ΔT = 28°C) за 4 часа:
Это чистый расчёт без потерь на стенки бака и трубопроводы. На практике добавляют запас 15-20% на теплопотери, получаем около 11,7-11,8 кВт, и заказывают ближайший типовой блок - 12 кВт. При такой мощности и достаточной длине трубок ваттная нагрузка укладывается в безопасные 1,0-1,5 Вт/см².
Цена блока-ТЭН для дизтоплива
Цена нагревательного блока считается от мощности и материала оболочки, уровень «норма»:
| Мощность блока | Цена блока, ₽ | Типовой объём бака под неё* |
|---|---|---|
| 3 кВт | 3510 | до 900 л |
| 6 кВт | 7230 | до 1800 л |
| 9 кВт | 10850 | до 2700 л |
| 12 кВт | 14470 | до 3600 л |
| 18 кВт | 21700 | до 5400 л |
*Ориентир при прогреве на 25-30°C за 3-4 часа с запасом на теплопотери, точный объём считается по формуле выше под ваши условия.
Это цена самого блока: трубки, фланец, сборка. Взрывозащищённая камера подключения нужной маркировки (Ex d, группа, класс T) в эту цену не входит и считается отдельно - её стоимость и срок поставки зависят от того, какое именно исполнение требует проект объекта. Материал оболочки по умолчанию - углеродистая сталь 10, для топлива этого достаточно, нержавейка ставится только если её отдельно требует техническое задание.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
Сроки изготовления
Сам блок-ТЭН - 7-14 рабочих дней, стандартный срок для изготовления под чертёж. Взрывозащищённая камера подключения добавляет время: если нужное исполнение есть в наличии у поставщика комплектующих, добавляется 5-7 дней на интеграцию и проверку, если нет - камеру заказывают отдельно, и срок может растянуться до 20 рабочих дней и больше. Итоговую дату называем после того, как известны зона, группа газа и класс T - до этого момента срок можно оценить только приблизительно.
Что прислать для расчёта
- Объём и материал резервуара
- С какой температуры до какой нужно нагреть топливо и за какое время
- Категория взрывоопасной зоны (по проекту объекта)
- Группа газа и температурный класс (обычно IIA и T3 или T4, но берём из проекта)
- Марка дизтоплива: летнее, зимнее или арктическое
- Напряжение питания
- Тип присоединения (фланец, штуцер) и посадочные размеры
- Фото шильдика старого нагревателя, если меняете вышедший из строя
Нужен блок-ТЭН с камерой Ex под конкретный резервуар?
Пришлите параметры или чертёж - посчитаем мощность, ваттную нагрузку и подберём конструкцию под вашу зону. Изготовление от 1 шт., документы предоставляем.
