ТЭН для подогрева масла в редукторе судовой лебёдки на палубе, степень IP56

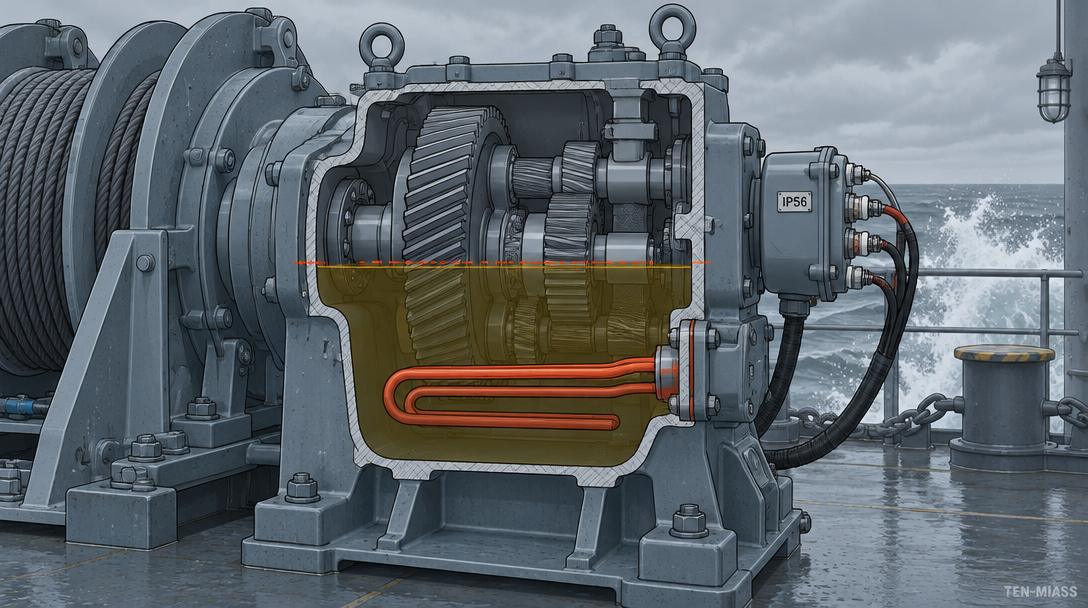

Нагреватель полностью в масляной ванне редуктора, клеммная головка IP56 - снаружи, на сухой стороне корпуса

Редукторное масло ISO VG220 в закрытом корпусе лебёдки на открытой палубе за ночь при -30 °C густеет почти до состояния солидола: пусковой ток электродвигателя растёт в 1,5-2 раза, редуктор гудит на холостых оборотах. Чтобы прогреть 40 литров такого масла до +15 °C за 2 часа, нужен погружной ТЭН мощностью около 1,2 кВт, а клеммная головка должна держать степень защиты не ниже IP56 - иначе мойка палубы под давлением и заливание волной за один сезон выведут контакты из строя.

Почему редуктор лебёдки не стартует в мороз

Вязкость минерального редукторного масла растёт экспоненциально с падением температуры. ISO VG220, нормальный на +40 °C, при -30 °C становится похож на застывший солидол. Шестерни и подшипники редуктора проворачиваются с усилием, которого обычный пусковой момент электродвигателя лебёдки не хватает - двигатель либо не стартует вовсе, либо стартует с перегревом обмоток и срабатыванием тепловой защиты.

На практике это простой палубной операции в момент, когда она нужнее всего: швартовка, подъём якоря, работа с грузом в шторм. Дешевле один раз поставить погружной ТЭН с термостатом, чем каждый раз прогревать редуктор горелкой или ждать, пока масло само отойдёт от холода за несколько часов.

Сколько мощности нужно: расчёт по объёму и времени

Мощность считается по тепловому балансу нагрева жидкости без фазового перехода:

P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём масла в литрах, ΔT - разница температур в °C, t - время прогрева в часах.

Для редуктора на 40 литров масла, прогрев с -30 до +15 °C за 2 часа:

P = 0,00116 × 40 × 45 / 2 = 1,04 кВт

На практике берут с запасом 15-20 %, потому что часть тепла уходит в холодный металлический корпус редуктора и рассеивается через фланцы на палубу. Итоговый номинал - 1,2-1,5 кВт.

Если времени на прогрев меньше (например, нужно выйти через час, не через два) - мощность в таблице нужно умножить на два. Точный расчёт делаем по объёму конкретной модели редуктора лебёдки, который проще снять по чертежу или паспорту узла.

Почему ваттная нагрузка должна быть низкой - иначе масло закоксуется

Главная ошибка - поставить в масло нагреватель, рассчитанный на воду. У водяного ТЭНа допустимая удельная мощность на поверхности трубки (ваттная нагрузка) - 8-12 Вт/см². У минерального масла теплопроводность в 4-5 раз ниже, поэтому тепло с той же плотностью не успевает отводиться: на оболочке образуется локальный перегрев, масло у стенки коксуется, нихромовая спираль выгорает изнутри за несколько недель работы. Подробный расчёт этого механизма на примере гидравлической станции мы разбирали в статье про подогрев гидравлического масла.

Для масла до 120 °C нормальная ваттная нагрузка - 2,5-3,5 Вт/см². Пример расчёта для нашего случая: ТЭН мощностью 1200 Вт, диаметр трубки 16 мм, активная часть собрана в виде двух U-образных ветвей общей длиной 750 мм.

Площадь активной поверхности: S = π × 1,6 см × 75 см = 376,8 см². Ваттная нагрузка: q = 1200 / 376,8 = 3,18 Вт/см² - укладывается в допустимый для масла диапазон.

Если взять тот же 1200-ваттный элемент, но короткий, как в бойлере (активная длина около 200 мм), ваттная нагрузка подскочит до 1200 / (π×1,6×20) = 11,9 Вт/см² - это уже режим воды, а не масла. Такой нагреватель закоксуется и сгорит за первые недели работы.

Степень защиты IP56 - что это значит на открытой палубе

Первая цифра маркировки IP (5) - защита от пыли и мелких твёрдых частиц, вторая (6) - защита от сильных струй воды с любого направления. На палубе это означает, что клеммная головка нагревателя переживёт мойку из шланга под давлением и заливание волной, но не рассчитана на постоянное погружение под воду целиком - для этого нужна уже IP67/IP68.

Внутри масляной ванны редуктора трубка ТЭНа полностью погружена, контактов там нет. Все клеммы, гайки, керамические изоляторы и провода выведены наружу, на сухую сторону фланца - именно эта часть и должна соответствовать IP56. Если поставить головку классом ниже (обычный бытовой IP44, рассчитанный только на брызги), влага при мойке палубы и конденсат при перепаде температур рано или поздно попадают на клеммы, окисляют контакт и провоцируют срабатывание защиты или короткое замыкание.

С похожей задачей на судах сталкивались и на другом узле - как чинить или изготавливать судовые ТЭНы по образцу, мы разбирали в статье про ремонт ТЭНов на судне.

Типичные ошибки при выборе ТЭНа для редуктора лебёдки

Материал оболочки и фланца

Само масло не требует нержавейки - для него подходит и углеродистая сталь 10. Но фланец и клеммная головка снаружи редуктора находятся в солёном воздухе и под постоянными брызгами, поэтому для палубных ТЭНов по умолчанию берём оболочку и фланец из AISI 316 с молибденом в составе - она не питтингует в хлоридной среде, в отличие от обычной AISI 304. Уплотнение фланца - паронитовая прокладка или медное кольцо, устойчивое к вибрации работающей лебёдки.

Что прислать для расчёта

• Объём масляной ванны редуктора, литры
• Марка или вязкость масла (ISO VG)
• Минимальная температура на палубе зимой в районе эксплуатации
• За какое время нужно прогреть масло перед пуском
• Напряжение судовой сети: 220, 380 или 440 В
• Резьба или фланец штатного отверстия в корпусе редуктора - фото или чертёж узла
• Нужен ли встроенный термостат и какая требуется степень защиты головки

Цена и сроки

Блок-ТЭН 1,5 кВт из AISI 316 с фланцем под посадочное место редуктора - от 3500 ₽ при закупке от 10 шт, уровень цены «норма». Точная цена и фланец уточняются после фото или чертежа посадочного места. Минимальная партия - 1 штука, можно заказать один нагреватель на пробу. Срок изготовления - 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.
