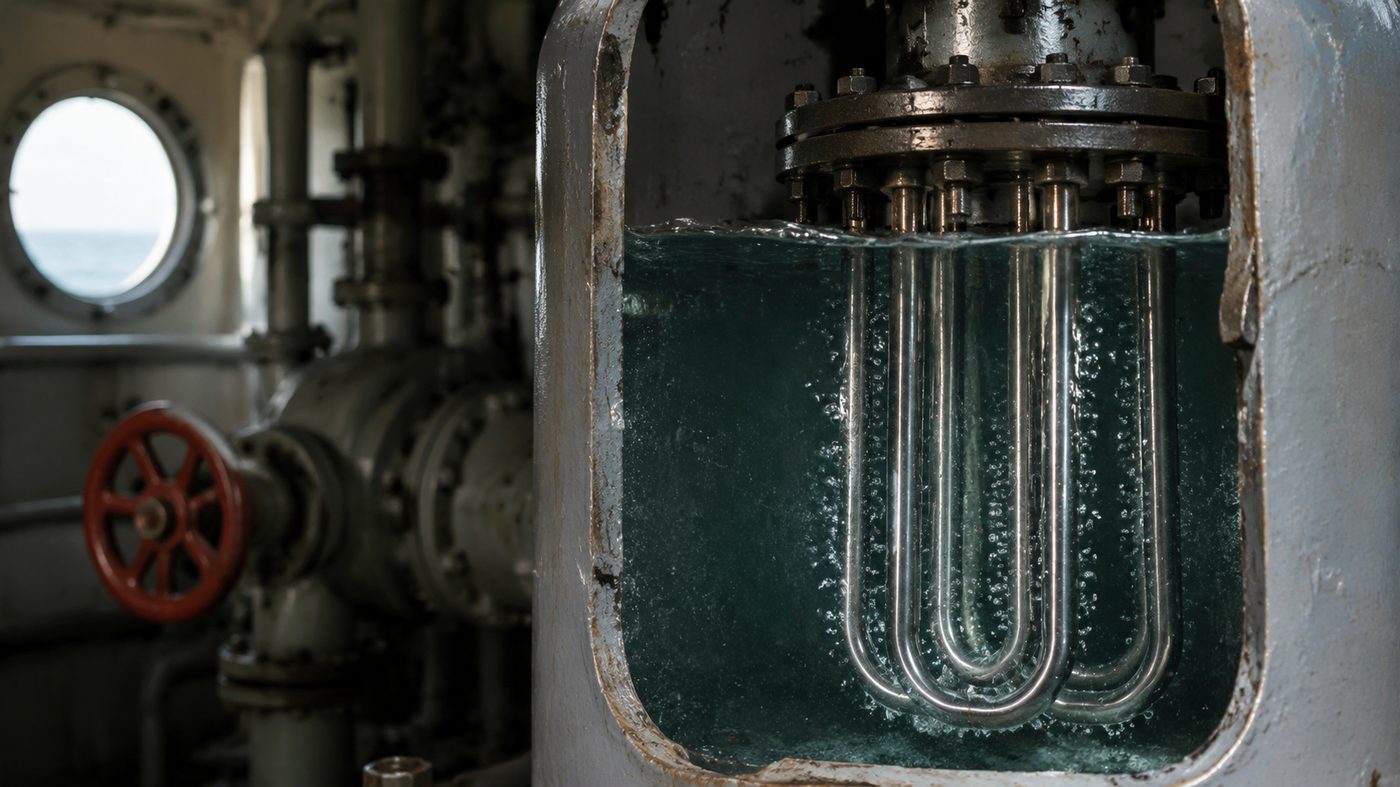

ТЭН - неремонтопригодное изделие. Спираль запрессована в периклазе (оксиде магния), торцы трубки герметично завальцованы: вскрыть и собрать заново без потери плотности изоляции нельзя. «Ремонт» ТЭНа - это всегда замена. Быстрее и дешевле заказать копию по образцу: присылаете старый нагреватель или фото с размерами, получаете новый в морском исполнении из AISI 316. От 1 штуки, 10-15 рабочих дней.
Почему ТЭН нельзя отремонтировать?
Потому что его конструкция одноразовая по своей сути. Внутри стальной трубки - нихромовая спираль, вокруг неё под давлением запрессован периклаз. Он изолирует спираль от оболочки и одновременно отводит от неё тепло. После опрессовки трубку калибруют и завальцовывают торцы, чтобы периклаз не тянул влагу из воздуха.
Если спираль перегорела или изоляция пробита, разобрать этот узел невозможно. Точнее, вскрыть-то можно. Но заново набить трубку периклазом с заводской плотностью в мастерской нельзя: останутся воздушные полости, спираль в этих местах перегреется, и «отремонтированный» нагреватель сгорит за первые недели работы. На судне всё усугубляется: вибрация корпуса разбивает рыхлую набивку ещё быстрее, а солёный воздух добивает оболочку, которая и так уже послужила.
Поэтому когда мастерская предлагает «перемотать» судовой ТЭН - это лотерея за ваши деньги. Копия с завода стоит сопоставимо, а работает годами.
Что выгоднее: искать готовый или изготовить по образцу?
Изготовить по образцу. Судовые нагреватели редко бывают каталожными: у них нестандартные фланцы, длины под конкретную цистерну, напряжение 440 В в бортовой сети. Искать точный аналог на складе можно неделями, а привезти оригинал от иностранного производителя оборудования - месяцами. Копия по образцу снимает обе проблемы: геометрия повторяется один в один, крепёж и проводку переделывать не нужно.
Реальный пример из практики: на сухогруз понадобился нагреватель подогрева дизтоплива, 3,5 кВт, длина по крепёжным ушкам 780 мм. Оригинала в продаже не было. Клиент прислал фото сгоревшего ТЭНа с рулеткой, через 12 рабочих дней копия ушла транспортной компанией. Монтаж занял час: посадочные размеры совпали, проводку не трогали.
Какой материал оболочки нужен для судна?
Для контакта с морской водой и солёным воздухом - нержавеющая сталь AISI 316. От обычной AISI 304 она отличается добавкой молибдена, который защищает от питтинговой коррозии в хлоридной среде. Подробное сравнение марок мы разбирали в статье AISI 304 vs 321 vs 316: какая сталь для какой среды.
| Место установки на судне | Среда | Материал оболочки |
|---|---|---|
| Подогрев забортной воды, балласт | Морская вода | AISI 316 / 316L |
| Подогрев топлива и масла | Дизтопливо, мазут, масло | AISI 321 или 316 |
| Санитарная вода, бытовые бойлеры | Пресная вода | AISI 304 / медь |
| Открытая палуба, машинное отделение | Солёный воздух, конденсат | AISI 316 + герметизация выводов |
Против вибрации работают плотная опрессовка периклаза и жёсткая фиксация выводов керамикой. Узел выхода герметизируется компаундом, чтобы при качке и перепадах температуры изоляция не подсасывала влагу. Отдельная статья про нагреватели для солёной воды - ТЭН для морской воды.
Как посчитать мощность, если меняете не копию, а конфигурацию?
Базовая формула для подогрева жидкости: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - на сколько градусов греем, t - время в часах. Это для воды. Для дизтоплива теплоёмкость и плотность ниже, коэффициент примерно вдвое меньше: P ≈ 0,0005 × V × ΔT / t.
Пример: расходная цистерна на 200 литров дизтоплива, зимой топливо приходит с +5 °C, к сепаратору нужно +40 °C за один час. P ≈ 0,0005 × 200 × 35 / 1 ≈ 3,5 кВт. С запасом на теплопотери корпуса цистерны ставят 4-4,5 кВт. Если по расчёту выходит больше, чем было, менять стоит не мощность одного ТЭНа, а количество нагревателей: меньше удельная нагрузка на трубку - дольше ресурс.
Что прислать для расчёта: чек-лист
- Старый ТЭН целиком (транспортной компанией) - идеальный вариант, даже сгоревший и корродированный;
- либо фото с рулеткой: общая длина, диаметр трубки, длина контактных стержней;
- тип крепления: фланец (число отверстий и межцентровое расстояние), резьбовой штуцер, ушки;
- мощность и напряжение с шильдика (для судовых сетей часто 440 В - укажите отдельно);
- среда: забортная вода, топливо, масло, санитарная вода;
- количество: сколько нужно сейчас и сколько таких же стоит на других механизмах.
Как правильно снять размеры по фотографии, показывали на примерах в статье изготовление ТЭНа по фото, а полный список полей для чертежа - в материале чертёж ТЭНа: что указать.
Сгорели судовые ТЭНы?
Пришлите фото с размерами или отправьте образец. Посчитаем и дадим срок в течение дня.
Часто задаваемые вопросы
Можно ли отремонтировать ТЭН, если он пробивает на корпус?
Нет. Пробой на корпус означает, что изоляция из периклаза внутри трубки разрушена или отсырела насквозь. Вскрыть завальцованный торец и заменить спираль без потери плотности набивки невозможно. Единственное решение - замена нагревателя. Попытки подсушить или залить выводы герметиком дают эффект на дни, потом пробой возвращается.
Обязательно ли присылать сгоревший ТЭН или хватит фотографий?
Хватит фотографий, если на них видны размеры. Сфотографируйте нагреватель рядом с рулеткой: общая длина, диаметр трубки, тип крепления (фланец, штуцер, ушки), длина резьбы, расположение выводов. Плюс мощность и напряжение с шильдика. Если шильдик съеден коррозией, пришлите сам ТЭН транспортной компанией - параметры снимем на производстве.
Почему для судовых ТЭНов нужна именно AISI 316, а не обычная нержавейка?
В AISI 316 добавлен молибден, который защищает сталь от питтинговой коррозии в хлоридной среде. Обычная AISI 304 в контакте с морской водой и солёным воздухом покрывается точечными язвами за один-два сезона, после чего оболочка теряет герметичность. Для забортной воды и открытых палуб 316 - рабочий минимум.
Выдержит ли копия ТЭНа судовую вибрацию?
Да, если сделана правильно. Периклазовая набивка уплотняется на стадии производства, спираль в плотной набивке не смещается от вибрации. Выводы фиксируются керамическими изоляторами, а узел выхода герметизируется компаундом, чтобы влага не подсасывалась при качке и перепадах температуры.
Какой срок изготовления судового ТЭНа по образцу и какая минимальная партия?
10-15 рабочих дней с момента согласования размеров. Минимальная партия - 1 штука: можно заказать один нагреватель на пробу, убедиться в посадке и потом взять комплект на все механизмы. Отгрузка СДЭК или ПЭК в любой порт приписки, включая Дальний Восток.
И да, присылать сгоревший ТЭН не стыдно. Половина заказов на копии начинается с фотографии ржавого нагревателя на палубе, снятой на телефон.
