ТЭН сняли с производства? Делаем аналог с допуском по ГОСТ 13268-88

Пришлите старый ТЭН или фото с рулеткой вдоль трубки - через 1-2 дня получите расчёт и чертёж аналога. Мощность укладываем в допуск ГОСТ 13268-88: 1 кВт при 220 В - это 900-1050 Вт (46,1-53,8 Ом), 2 кВт - 1800-2100 Вт (23,1-26,9 Ом), 3 кВт - 2700-3150 Вт (15,4-17,9 Ом). Если шильдик стёрт, мощность считаем по сопротивлению и сечению спирали.

Опубликовано 1 октября 2026 · ТЭН-Миасс

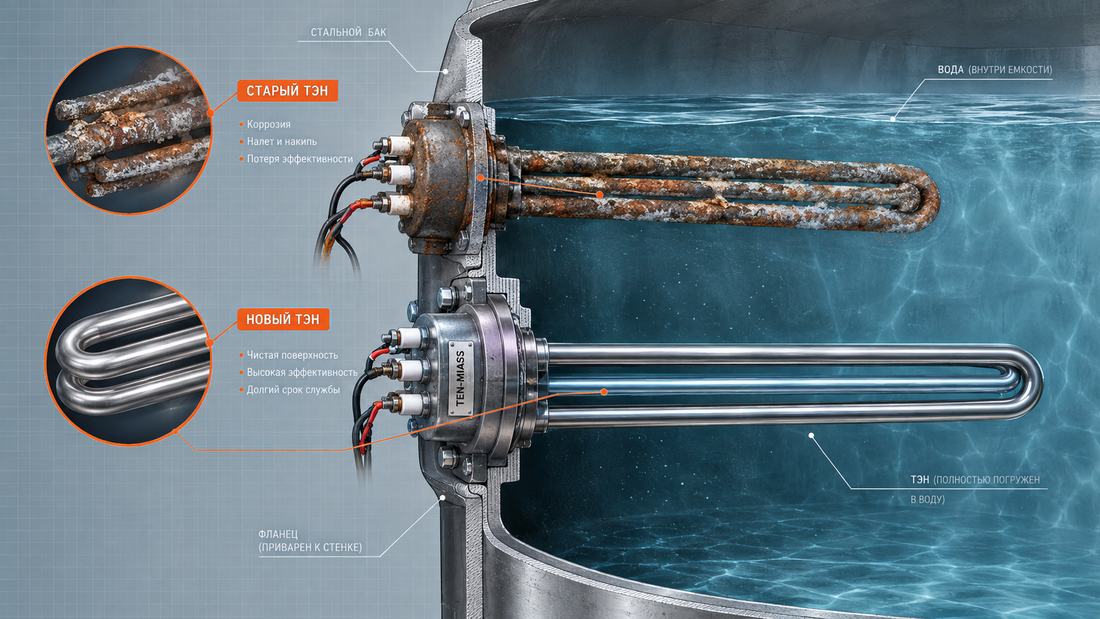

Сравнение старого коррозийного ТЭНа и нового аналога ТЭН-Миасс в разрезе бака с водой, контакты на сухой стороне фланца

Старый ТЭН и аналог в разрезе: трубки полностью под водой, контакты и клеммы - на сухой стороне фланца.

На прошлой неделе прислали ТЭН от сушильного шкафа 2011 года - на трубке выбито «2,5 кВт 220 В», а у производителя такой позиции в каталоге уже восьмой год как нет. Обычная история: оборудование работает, а деталь, которая в нём греет, снята с производства, или это был импортный ТЭН, который теперь просто не купить. Аналог - это не «что-то похожее», а нагреватель с той же мощностью, тем же посадочным местом и сопротивлением внутри допуска ГОСТ 13268-88.

Что снимаем с образца, если чертежа нет

Чертёж с допусками не обязателен. Присылаете сам ТЭН или делаете по нему эскиз от руки с размерами - этого хватает. По образцу восстанавливаем длину развёртки трубки, диаметр, форму гиба, расположение и диаметр контактных стержней, тип крепления. Если чертёж есть - работаем по нему, но сверяем размеры с самим образцом: старые чертежи иногда расходятся с тем, что реально стоит в оборудовании, если деталь уже когда-то меняли не оригиналом.

Что измерить на старом ТЭНе для заказа аналога

Что измерить	Как снять размер	Зачем это для аналога
Диаметр трубки	штангенциркулем в чистом месте, не там, где накипь	определяет толщину заготовки и плотность намотки спирали внутри
Длина активной части	рулеткой по развёртке, без контактных стержней	задаёт поверхностную мощность: укоротишь трубку при той же мощности - получишь перегрев
Мощность по шильдику	переписать маркировку с трубки или корпуса целиком	базовая точка расчёта; если стёрлась - считаем по сопротивлению
Резьба или крепление	диаметр и шаг резьбы, либо диаметр фланца и число отверстий	чтобы новый ТЭН встал в штатное посадочное место без доработки
Материал оболочки	по среде: вода/пар - нержавейка, масло/сухой нагрев - чёрная сталь	определяет марку стали: AISI 304/321 для воды, сталь 10 для сухих сред и масла

Пример расчёта мощности, если старую цифру нужно пересчитать

Формула для нагрева жидкости: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время нагрева в часах.

Бак на 100 литров нужно нагреть с 20 до 80 °C (ΔT = 60) за 1 час:

P = 0,00116 × 100 × 60 / 1 = 6,96 кВт

Если старый ТЭН грел этот же бак дольше часа, например за 90 минут (1,5 ч), мощность для аналога можно взять меньше: 0,00116 × 100 × 60 / 1,5 = 4,64 кВт. Пересчитывать стоит, когда меняется объём среды или требуемая скорость нагрева, а не просто ставится такая же мощность «на всякий случай».

Важно. ГОСТ 13268-88 нормирует допуск по мощности, а не по сопротивлению напрямую: +5/-10% от номинала. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления, потому что сам допуск мощности несимметричен.

Коридор допуска по ГОСТ 13268-88 для частых мощностей

Номинал	Допуск мощности	Коридор сопротивления (220 В)
1 кВт	900-1050 Вт	46,1-53,8 Ом
2 кВт	1800-2100 Вт	23,1-26,9 Ом
3 кВт	2700-3150 Вт	15,4-17,9 Ом

На практике это означает: два одинаковых по маркировке ТЭНа могут показывать разное сопротивление и оба быть исправными. Аналог делаем так, чтобы расчётное сопротивление попадало в этот коридор для нужного номинала, а не копировали случайную цифру с изношенного образца.

Как проходит заказ аналога и сколько это стоит

Отправляете заявку на сайт с фото и размерами. В ответ присылаем расчёт стоимости и срок, для нестандартной формы - предварительный чертёж на согласование. Минимальная партия - 1 штука, доставка СДЭК или ПЭК по России и в Казахстан.

Ориентир по цене: трубчатый водяной ТЭН - от 1470 ₽, блок-ТЭН - 3510-21700 ₽. Цены при закупке от 10 шт., точный расчёт по вашему фото или чертежу - в день обращения.

Что прислать для расчёта аналога

Фото старого ТЭНа целиком, крупным планом - шильдик, если он ещё читается
Фото трубки с рулеткой или линейкой вдоль неё
Диаметр трубки, если есть чем измерить (штангенциркуль точнее линейки)
Напряжение сети, где стоит нагреватель - 220 В или 380 В
Какую среду греет и её объём - для пересчёта мощности, если старая цифра не устраивает
Фото посадочного места: резьба или фланец, с размерами или хотя бы диаметром отверстия в стенке

Есть старый ТЭН, который больше не найти в продаже?

Снимем параметры по фото или по самой детали, сделаем аналог с допуском по ГОСТ 13268-88. От 1 шт., доставка по РФ и Казахстану.

Отправить фото на расчёт

Частые вопросы

Можно ли сделать аналог, если шильдик стёрт и мощность не читается?

Да. Снимаем диаметр трубки и длину активной части, при рабочем ТЭНе меряем сопротивление мультиметром и считаем мощность по формуле P=U²/R. Итоговую цифру согласовываем до запуска в производство.

Чем аналог по ГОСТ 13268-88 отличается от точной копии сгоревшего ТЭНа?

Точная копия повторяет и поломку: если оригинал сгорел из-за заниженного сечения спирали или накипи, копия сгорит так же. Аналог по ГОСТ - нагреватель с теми же посадочными размерами, но мощностью и сопротивлением в официальном допуске +5/-10%, без слабых мест оригинала.

Какой допуск по мощности и сопротивлению разрешает ГОСТ 13268-88?

Допуск +5/-10% от номинальной мощности. Для 1 кВт при 220 В это 900-1050 Вт, или 46,1-53,8 Ом. Для 2 кВт - 1800-2100 Вт, 23,1-26,9 Ом. Для 3 кВт - 2700-3150 Вт, 15,4-17,9 Ом. Коридор несимметричный, потому что несимметричен сам допуск мощности.

Сколько по времени делается аналог ТЭНа?

Для прямой трубки или с одним гибом, диаметром 8,5-12 мм - от 7 рабочих дней с момента согласования чертежа. Несколько гибов в разных плоскостях, сварной фланец под заказ или нестандартный материал увеличивают срок.

Нужно ли присылать сам ТЭН или хватит фото?

Фото с рулеткой вдоль трубки и крупным планом резьбы или фланца обычно достаточно для расчёта. Сам образец просим прислать, если форма сложная - несколько гибов в разных плоскостях проще снять с детали в руках, чем разобрать по фото.

Можно ли заказать аналог мощнее оригинала?

Можно, но без расчёта поверхностной мощности не советуем. Та же длина трубки с более высокой мощностью - это выше удельная нагрузка на см² поверхности, при той же среде ближе к перегреву. Если нужен запас, лучше увеличить длину или диаметр трубки.

Если на руках только обломок трубки без головки и контактов - тоже не беда: по диаметру, толщине стенки и остаткам спирали внутри мощность восстанавливается с точностью до стандартного номинала. Присылайте фото среза, скажем, что можно сделать.
