Почему ТЭН перегорает за полгода при управлении только вкл/выкл
ТЭН 13,25 кВт на реле вкл/выкл даёт пусковой ток на 8-12% выше номинала из-за температурного коэффициента нихрома, и каждое переключение термостата создаёт термоудар на сварных выводах. За полгода работы набираются тысячи таких циклов, а падение уровня среды или накипь дополнительно перегружают трубку по ваттной нагрузке в 1,5-1,7 раза. Новый ТЭН той же конструкции на том же реле сгорит в похожий срок.

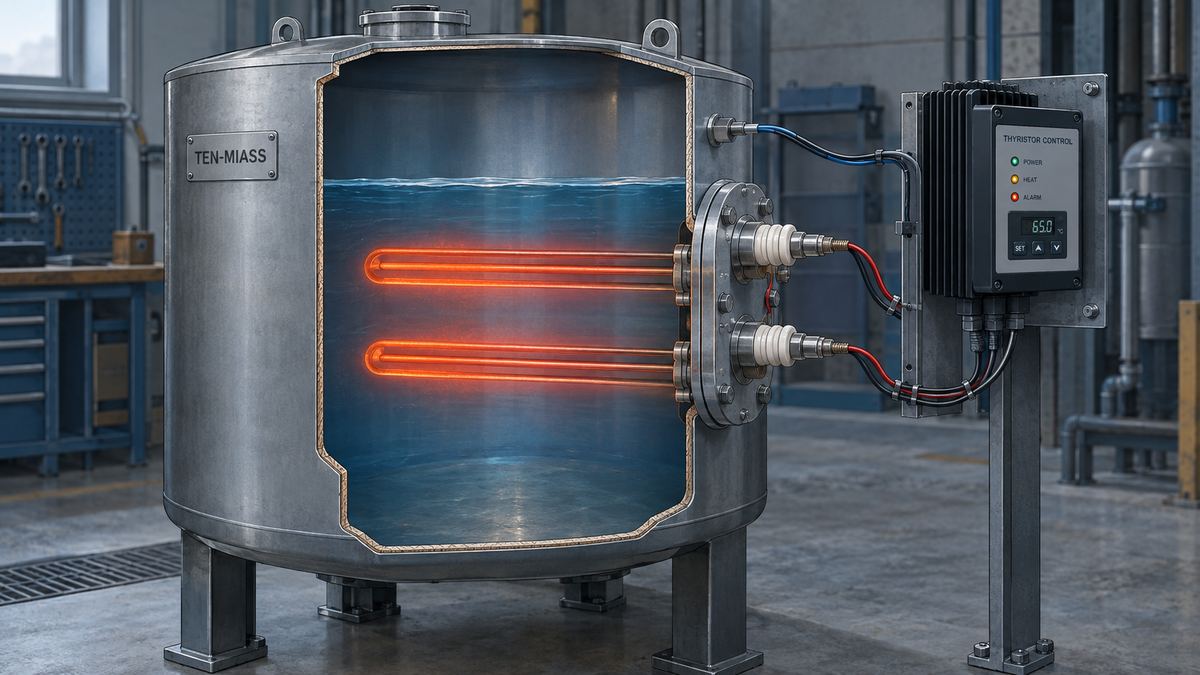

Два ТЭНа по 13,25 кВт в баке: трубки погружены в среду, контакты и тиристорный регулятор вынесены на сухую сторону
Что происходит при каждом включении реле
На производстве стоят два трубчатых ТЭНа суммарной мощностью 26,5 кВт, по 13,25 кВт каждый. Термостат держит реле в режиме 100% или 0%: грел, достиг уставки, отключил, остыл, включил снова. Жалоба обычная: ТЭН той же марки, что стоял раньше, перегорает через 5-7 месяцев, хотя по паспорту должен ходить дольше.
Нихромовая спираль Х20Н80 имеет положительный температурный коэффициент сопротивления, но небольшой: рост сопротивления от комнатной температуры до рабочих 700°C даёт примерно 8-12%. Значит, в момент включения холодная спираль пропускает ток на те же 8-12% выше номинала, и этот скачок приходится на доли секунды, пока сопротивление не успело вырасти. Для одного элемента 13,25 кВт при включении на 380 В (упрощённо, без учёта трёхфазной схемы) рабочий ток около 35 А, пусковой на старте, пока спираль холодная, выше на 8-12%.
Сам скачок тока не критичен для трубки. Критично то, что при каждом включении зона сварки вывода с нихромовой проволокой проходит резкий переход от комнатной температуры к рабочей за секунды. Металл расширяется неравномерно, в сварном шве накапливаются микротрещины, растёт контактное сопротивление, а это уже локальный нагрев прямо в точке, где спираль и так тоньше остального витка. Контакты самого реле тоже изнашиваются: при каждом размыкании под нагрузкой возможно искрение, металл эродирует, переходное сопротивление растёт.
Перегрев из-за плохого теплоотвода: ТЭН работает как лампа
Вторая причина не связана с реле напрямую, но усиливается именно при его работе: 100% мощности подаётся независимо от того, успевает ли среда отводить тепло. Если уровень жидкости в баке опустился ниже рабочей зоны или на оболочке образовалась накипь, часть трубки теряет контакт со средой, но продолжает получать ту же мощность на сантиметр длины.
ТЭН 13,25 кВт, диаметр трубки 16 мм, активная длина 5300 мм (сложена в бак несколькими коленами).
S = π × 1,6 см × 530 см = 2664 см²
q = 13250 Вт / 2664 см² = 4,97 Вт/см²
Для стоячей воды в баке норма 3-5 Вт/см², нагрузка на верхней границе, но в пределах.
Тот же участок трубки без контакта со средой (упал уровень, в воздухе): допустимый предел для воздуха 2-3 Вт/см². При фактической нагрузке 4,97 Вт/см² это превышение в 1,7 раза.
Превышение в 1,7 раза означает, что оболочка на обсохшем участке разогревается не до рабочих 100-150°C, как в воде, а до нескольких сотен градусов, пока не прогорит магнезитовая засыпка или сама трубка. Внешне это выглядит как случайный обрыв, но причина системная: ТЭН спроектирован под воду, а часть времени работает в воздухе на той же мощности.
| Признак | Причина | Что менять |
|---|---|---|
| Обрыв в районе сварного шва вывода | усталость от частых полных циклов реле | тиристор с переходом через ноль, снижение числа циклов |
| Обрыв в одном и том же месте по длине трубки | локальный перегруз по ваттной нагрузке (накипь, упавший уровень) | пересчёт q по ГОСТ 13268-88, контроль уровня, удаление накипи |
| Выбивает автомат в момент включения | пусковой ток складывается с другими потребителями линии | фазовое тиристорное управление с плавным нарастанием мощности |
| Температура рывками то выше, то ниже нормы | релейное регулирование без обратной связи по величине мощности | ПИД-регулятор в паре с тиристором |
Тиристорный регулятор: переход через ноль и фазовое управление
Два разных режима решают разные части проблемы.
Zero-cross (переход через ноль) переключает ток точно в момент, когда синусоида проходит через нулевое значение. Искры и дребезга контактов, которые есть у электромагнитного реле, не возникает, механический износ контактов исключается. Но мощность всё равно меняется ступенчато, 0% или 100%: тиристор просто делает тот же скачок без электрической грязи на коммутации.
Фазовое управление отсекает часть каждой полуволны синусоиды, поэтому действующая мощность меняется плавно, без полных циклов «включили на максимум, выключили совсем». Для поддержания стабильной температуры в баке обычно достаточно 40-60% мощности, и тиристор держит именно этот уровень непрерывно, а не прыгает между нулём и максимумом каждые несколько минут.
Плавный пуск, которым обычно дополняют оба режима, наращивает мощность от нуля до рабочей за десятки миллисекунд при каждом запуске с холодной спирали, а не подаёт полное напряжение одним скачком.
ПИД-регулятор убирает полные циклы 0/100%
Термостат с реле работает по принципу «всё или ничего»: ниже уставки, включить на максимум; выше уставки, выключить совсем. Между этими состояниями температура в баке качается вокруг нужной отметки, а спираль каждый раз проходит полный термоцикл.
ПИД-регулятор считает отклонение от уставки непрерывно, по трём составляющим (пропорциональной, интегральной, дифференциальной), и через тиристор с фазовым управлением задаёт именно ту мощность, которая нужна в данный момент. Спираль греется в почти стационарном режиме, без скачков от нуля до полной мощности и обратно, поэтому сварные соединения выводов не получают термоудара тысячи раз за сезон.
Что прислать для расчёта замены
- Мощность каждого ТЭНа и суммарную нагрузку на линию
- Напряжение и схему подключения (однофазная, звезда, треугольник)
- Среду и способ её нагрева: объём, есть ли принудительная циркуляция
- Рабочую температуру и допустимые колебания
- Текущую схему управления: реле, контактор или уже стоит тиристор
- Фото сгоревшего ТЭНа с видимым местом обрыва, желательно с линейкой рядом
Нужен расчёт ТЭНа под вашу схему управления и среду?
Пришлите фото сгоревшего ТЭНа и параметры из списка выше, посчитаем ваттную нагрузку и подскажем, что менять: только нагреватель или ещё и схему управления.
Отправить данные на расчётЧастые вопросы
Подробнее о выборе между реле, пускателем и контактором для схемы ТЭНа: что поставить на ТЭНы, реле или пускатель. О подборе терморегулятора по мощности: терморегулятор для ТЭН по мощности. Если перегрев уже начался и непонятно, почему: ТЭН быстро перегревается, причины и что делать. Коридор допуска по мощности и сопротивлению разобран в ГОСТ 13268-88.
