Сервисник привозит сушильный шкаф, где ТЭН-патрон сгорел не по вине нагревателя, а из-за перетирания провода у самого вывода. Винтовая клемма внутри патрона оплавилась, контакт пропал. Замена узла целиком занимает 15 минут, если под рукой есть правильный патрон. Но если перепутать диаметр или длину вывода, встанет вся линия. Разберем, на что смотреть при подборе.
Конструкция: почему провод, а не штырёк

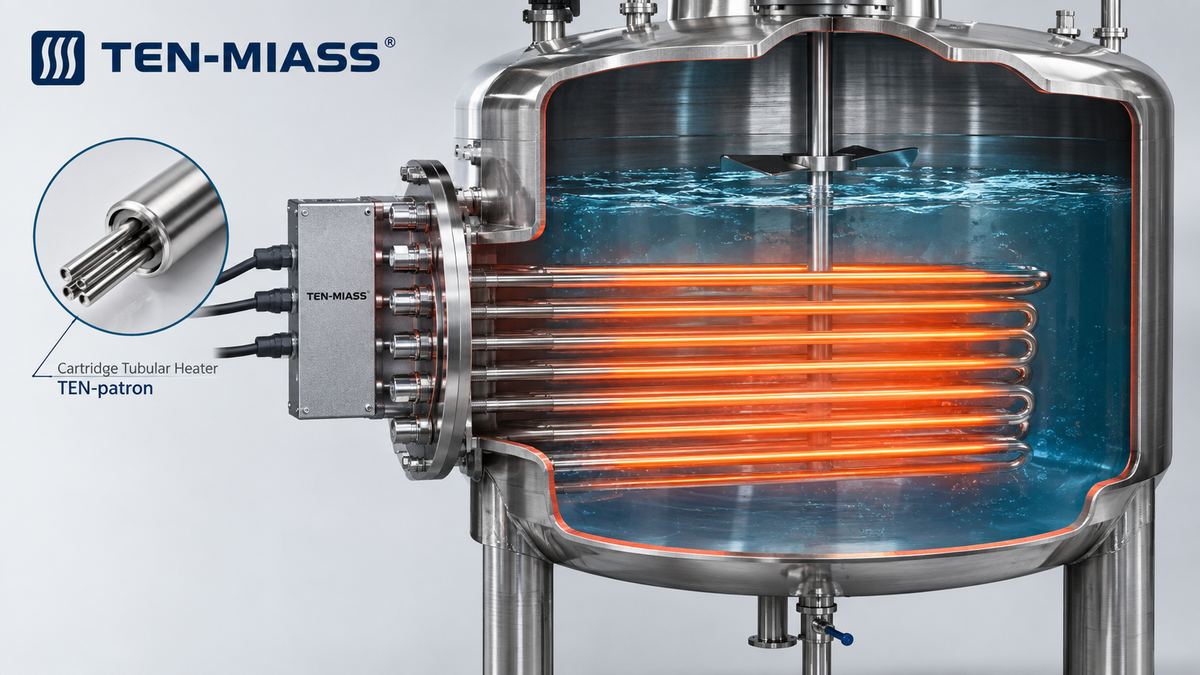

ТЭН-патрон состоит из стальной или нержавеющей гильзы с запрессованным нагревательным элементом. Снаружи резьба для монтажа в стенку бака или камеры. Вывод электрического соединения бывает двух типов:
- жёсткий штырёк 6,3 мм под стандартную обжимную клемму;
- гибкий многожильный провод в силиконовой или стекловолоконной изоляции.
Провод с изоляцией удобнее при ремонте: не нужно обжимать клеммы, кабель можно протянуть через гофру к клеммной коробке. На сушильных камерах, литьевых машинах и прессформах вывод провода стал нормой именно потому, что замена происходит без разборки клеммника.
Типоразмеры и рабочий диапазон
| Параметр | Диапазон | Типичное применение |
|---|---|---|
| Диаметр гильзы | 4-32 мм | 10-12 мм - сушильные камеры, прессформы; 16+ мм - промышленные ванны |
| Длина нагревательной части | 30-6000 мм | 200-1000 мм наиболее востребованы |
| Мощность | 0,05-30 кВт | Зависит от длины и удельной нагрузки |
| Напряжение | 24-380 В | 220 В однофазное, 380 В трёхфазное |
| Длина вывода провода | 150-500 мм и более | 300 мм по умолчанию, указывается в заказе |
Расчёт удельной нагрузки: главная причина перегорания
Патроны горят раньше срока не от бракованного элемента, а от неправильно подобранной удельной нагрузки. Формула: q = P / S, где S - площадь боковой поверхности гильзы в см².
Пример. Патрон диаметром 12 мм, длина 600 мм, мощность 2 кВт:
- S = π × 1,2 × 60 = 226 см²
- q = 2000 / 226 = 8,8 Вт/см²
| Среда | Допустимая удельная нагрузка | Что будет при превышении |
|---|---|---|
| Вода | до 6 Вт/см² | Ускоренное накипеобразование |
| Масло, вязкие среды | до 2-3 Вт/см² | Коксование, перегрев |
| Воздух, газ | до 2,5 Вт/см² | Окисление оболочки, разрушение спирали |
| Пар | до 4 Вт/см² | Пробой изоляции при конденсации |
Материал оболочки и изоляции провода
Выбор материала определяет коррозионную стойкость, а не только срок службы. Три рабочих варианта:
- Сталь 10 (углеродистая) - воздух, масло, сухие среды без воды. Дешевле, но ржавеет при контакте с водой.
- AISI 304 (08Х18Н10) - вода, слабоагрессивные среды. Стандарт для водяных баков и паровых камер.
- AISI 321 (08Х18Н10Т) - пищевые производства, агрессивные жидкости, частый нагрев-охлаждение. Титан-стабилизированная сталь, устойчивая к межкристаллитной коррозии. Это наш материал по умолчанию, когда среда вызывает сомнения.
Изоляция провода подбирается по рабочей температуре в зоне вывода:
- силиконовая - до 180-200 °C, гибкая, удобна при монтаже;
- стекловолоконная - до 400 °C, жёстче, обязательна для сушильных шкафов с температурой выше 200 °C.
Проверка патрона мультиметром
Два замера перед установкой. Первый: сопротивление нагревательного элемента. По формуле R = U²/P для патрона 2 кВт, 220 В:
R = 220² / 2000 = 24,2 Ом
По ГОСТ 13268-88 допуск мощности +5% / -10%, коридор сопротивления: 23,1-26,9 Ом. Показание мультиметра за пределами коридора - повод не устанавливать.
Второй замер: изоляция между выводом и корпусом гильзы. Норма - не менее 20 МОм. Если мультиметр показывает менее 1 МОм, элемент уже пробит.
Подобрать или заказать ТЭН-патрон
Пришлите диаметр, длину, мощность, напряжение и среду. Срок изготовления от 3 рабочих дней, минимальный заказ 1 штука.
Отправить заявкуЧек-лист: что прислать для расчёта
- Диаметр гильзы (измерить штангенциркулем по внешнему диаметру)
- Длина погружаемой части (от торца до резьбы)
- Необходимая мощность и рабочее напряжение (220 В / 380 В)
- Рабочая среда и максимальная температура
- Длина вывода провода (от корпуса до разъёма)
- Тип изоляции (силикон / стекловолокно) или рабочая температура в зоне вывода
- Количество выводов: 2 провода или 3 (трёхфазное подключение)
- Фото или эскиз старого патрона с размерами - ускорит подбор
