Вулканизационный пресс встал в ночную смену: из шести патронов два сгорели, плита греет неравномерно, в центре 130°C при заданных 180°C. К утру нашли замену — «такие же, 16 мм, 2 кВт, 380 В». Привезли, поставили. Через три дня сгорел третий. Причина оказалась не в качестве патронов, а в зазоре: отверстия разбились до 16,4 мм, воздушная прослойка в 0,2 мм делала своё дело.

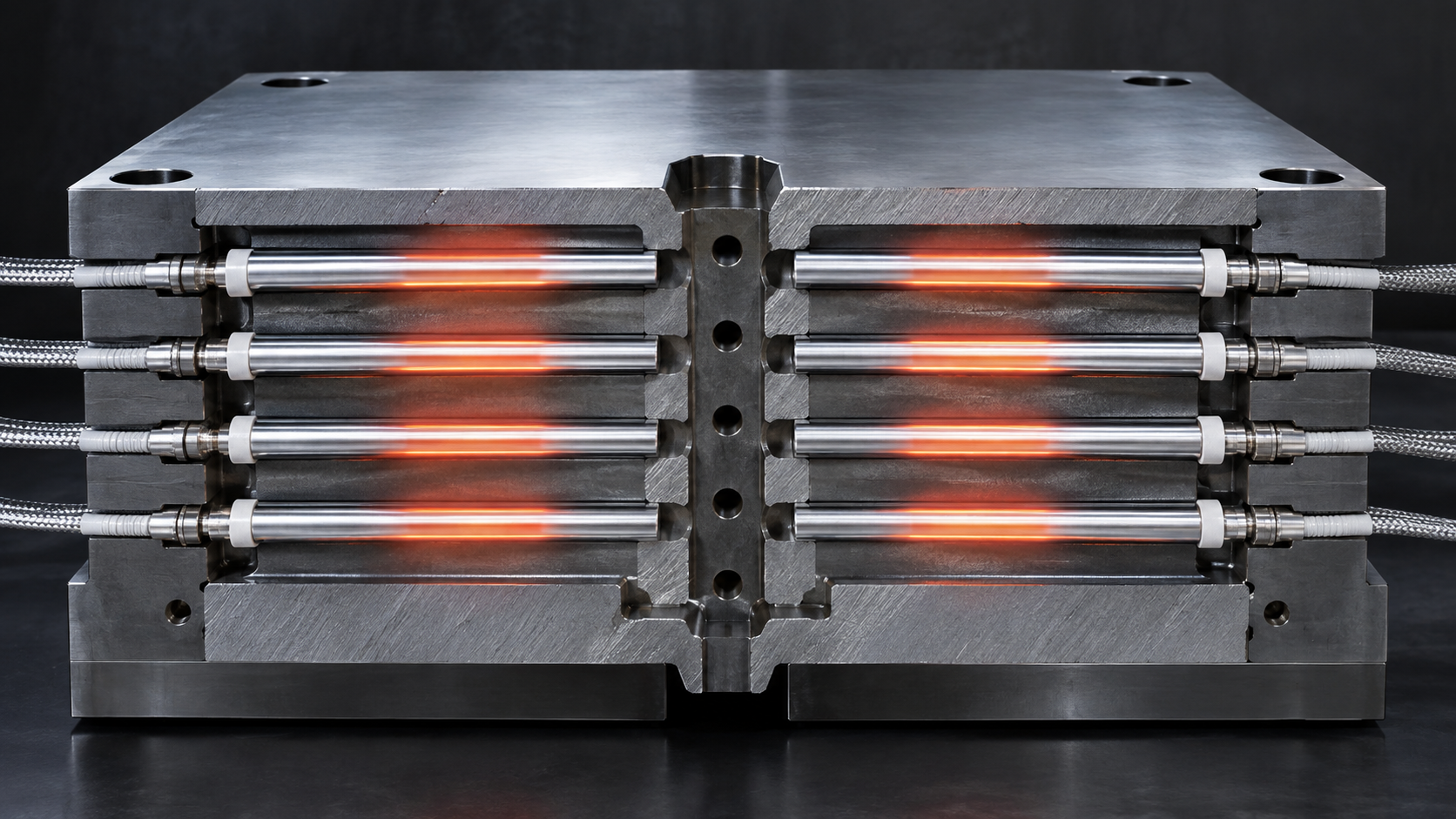

Патронный ТЭН в нагревательной плите работает иначе, чем в воздухе или масле. Теплоотвод полностью зависит от контакта металла с оболочкой нагревателя. Если контакт нарушен — удельная нагрузка на поверхность нагревателя растёт, и срок службы падает в разы.
Как рассчитать мощность патронных ТЭН для плиты
Отправная точка — масса плиты, материал и время выхода на режим. Формула:
P = m × c × ΔT / t
где m — масса плиты (кг), c — удельная теплоёмкость материала (Дж/кг·К), ΔT — разность температур (°C), t — время нагрева (с)
Удельная теплоёмкость: сталь — 460 Дж/(кг·К), алюминий — 900 Дж/(кг·К). К расчётной мощности добавляют 30% на потери через излучение и конвекцию. При открытой плите без теплоизоляции — 40%.
Примеры расчёта для типовых задач:
| Масса плиты | Материал | ΔT (от/до, °C) | Время нагрева | Расчётная мощность (с запасом 30%) |
|---|---|---|---|---|
| 20 кг | Сталь | 20→160°C | 30 мин | ≈ 840 Вт → 1000 Вт |
| 50 кг | Сталь | 20→180°C | 60 мин | ≈ 1022 Вт → 1350 Вт |
| 100 кг | Сталь | 20→200°C | 45 мин | ≈ 4100 Вт → 5300 Вт |
| 17 кг | Алюминий | 20→180°C | 15 мин | ≈ 2040 Вт → 2650 Вт |
| 60 кг | Алюминий | 20→150°C | 40 мин | ≈ 2925 Вт → 3800 Вт |
Дальше делим суммарную мощность на количество патронов. Удельная нагрузка на поверхность патрона в металлической плите — до 15 Вт/см². Если зазор больше 0,1 мм — снижайте до 8 Вт/см².
Подбор диаметра: D10 до D32
Диаметр патрона выбирают по размеру плиты и требуемому теплосъёму:
Диаметр отверстия под патрон — на 0,05–0,1 мм больше диаметра патрона. Для D16 мм сверлят 16,05–16,1 мм. Больший зазор означает воздушную прослойку и рост температуры нагревателя. Глубина гнезда — на всю рабочую длину патрона, при этом холодный конец длиной не менее 80 мм должен выходить наружу для подключения.
Про другие типоразмеры патронов подробно: ТЭН-патрон: виды, параметры, применение и ТЭН-патрон 12 мм — подбор и характеристики.
Правила размещения патронов в плите
Равномерность нагрева зависит не только от мощности, но от геометрии расположения. Несколько правил:
- Шаг между осями — не менее 4× диаметр патрона. Для D16 это 64 мм минимум, рабочий шаг 80–100 мм.
- Расстояние от края — не менее 2× диаметр. Иначе металл у края ослабнет, плита может лопнуть при нагреве.
- Симметричное расположение — патроны размещают зеркально относительно центра плиты, чтобы тепловое поле было равномерным.
- Группировка по зонам — для больших плит (от 800 мм) патроны делят на зоны с раздельным управлением через термопары.
- Подключение — 380 В треугольником: три патрона одинаковой мощности. 380 В звездой: каждый патрон работает при 220 В, суммарная мощность в 3 раза меньше. При параллельном включении на 220 В мощность суммируется.
Нужны патроны для вашей плиты?
Пришлите размеры плиты, температуру и время нагрева — рассчитаем мощность и количество, подберём диаметр.
Что прислать для расчёта и заказа
- Габариты плиты и материал (сталь, алюминий, чугун)
- Нужная рабочая температура и время выхода на режим
- Напряжение питания: 220 В или 380 В
- Схема расположения отверстий — если есть. Если нет — рассчитаем сами
- Количество штук (принимаем от 1 шт)
- Есть ли старые патроны с маркировкой — прислать фото или написать размеры
Срок изготовления — 7–14 рабочих дней. Стандартные позиции (D16, 2 кВт, 220 В) — отгружаем быстрее. Доставляем по всей России.
Часто задаваемые вопросы
Как рассчитать мощность ТЭН-патронов для нагревательной плиты?
Формула: P = m × c × ΔT / t. Удельная теплоёмкость стали — 460, алюминия — 900 Дж/(кг·К). К результату прибавить 30% на теплопотери. Пример: стальная плита 50 кг, нагрев от 20 до 180°C за 60 минут: P = 50 × 460 × 160 / 3600 = 1022 Вт + 30% = 1330 Вт. Берём три патрона по 500 Вт (итого 1500 Вт).
Почему ТЭН-патрон в плите быстро перегорает?
Главная причина — воздушный зазор между патроном и стенками отверстия. Зазор больше 0,1 мм не даёт теплу уходить в металл, поверхность патрона перегревается. Допустимый зазор: 0,05–0,1 мм. При разбитом отверстии снижайте удельную мощность до 8 Вт/см² вместо стандартных 12–15 Вт/см² или растачивайте отверстие под следующий типоразмер.
Какой диаметр патрона выбрать для плиты 400×400 мм?
Для плиты 400×400 мм подходит D16 или D20 мм. D16 — стандарт для рабочих температур до 250°C. D20 — если нужна высокая мощность или температура выше 250°C. Важно: диаметр отверстия должен быть на 0,05–0,1 мм больше диаметра патрона.
С каким шагом сверлить отверстия под патроны в плите?
Шаг между осями отверстий — не менее 4× диаметр патрона. Для D16 мм это минимум 64 мм, рабочий шаг 80–100 мм. При шаге больше 100 мм перепад температур по плите превышает 15°C. Расстояние от края — не менее 2× диаметр (для D16 — 32 мм от края).
Можно ли заказать один патрон нестандартного размера?
Да. Принимаем заказы от 1 штуки. Изготавливаем патроны длиной от 60 до 600 мм, мощностью от 0,3 до 6 кВт, диаметром 10, 12, 16, 20, 25, 32 мм. Срок — 7–14 рабочих дней. Для точного расчёта пришлите размеры плиты и условия эксплуатации.
Как подключить патронные ТЭН к сети 380 В?
Три патрона одинаковой мощности включают треугольником — каждый работает при 380 В, суммарная мощность максимальна. Звезда — каждый работает при 220 В, мощность в 3 раза ниже. Треугольник выбирают для быстрого нагрева, звезду — для плавного. При параллельном включении на 220 В мощность суммируется.
