Короткий ответ
ТЭН-патрон ∅10 мм выпускается длиной 50–500 мм, мощностью 100–2000 Вт при 220 В. Материал трубки — AISI 304. Посадочный допуск: +0,04 / -0,09 мм. Удельная мощность: до 15 Вт/см² в металле, не больше 3 Вт/см² в воздухе. Производство от 1 шт., срок 7–14 дней.
Звонил инженер из цеха литья пластмасс: обогреватель на пресс-форме прогорел, посадочное место строго 10 мм. Нужна была новая деталь с расчётом мощности под конкретный цикл нагрева. Это типичная задача для патронных ТЭН — разберём её по шагам.
Конструкция патрона ∅10 мм

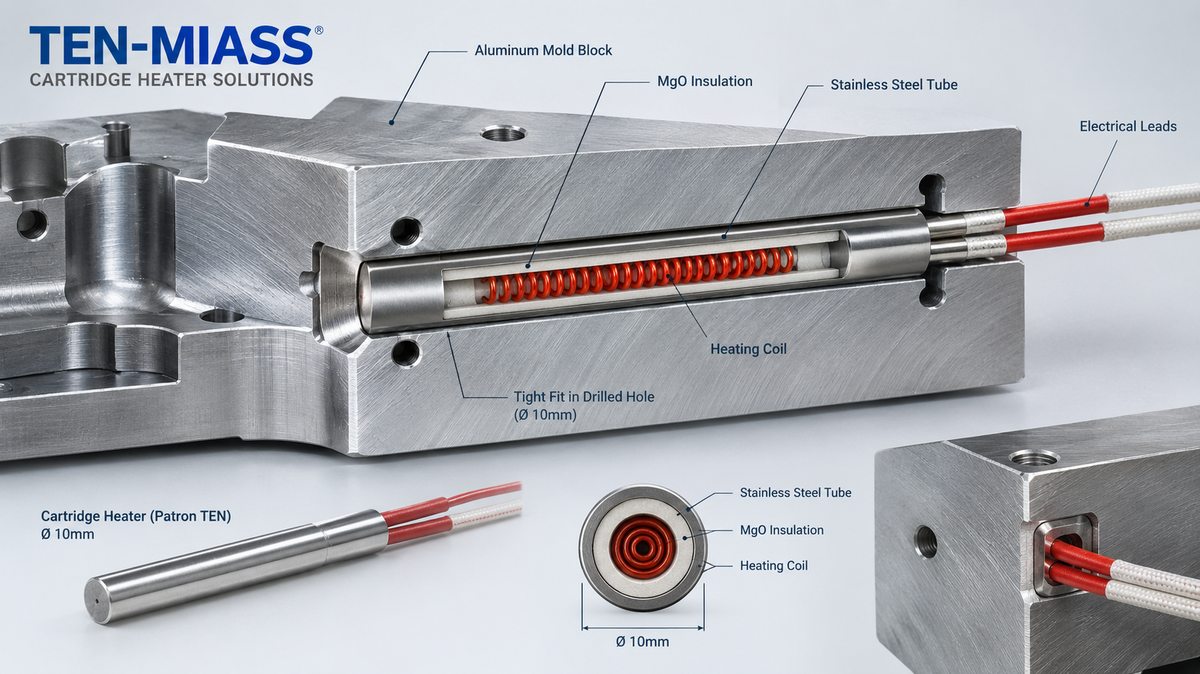

Внутри стальной трубки диаметром 10 мм (±0,04/−0,09 мм — посадочный допуск) находятся три элемента: нихромовая спираль, набивка из оксида магния (MgO) и концевые изоляторы. Спираль нагревается, MgO передаёт тепло на трубку, трубка — на деталь.
Холодные хвостовики — части трубки без нагрева. Длина каждого обычно 15–25 мм. Они нужны, чтобы изоляция выводов не перегревалась. Если глубина отверстия в детали меньше полной длины патрона, хвостовик выступает наружу — это нормально.
Где применяется ∅10 мм
Отверстие D10 мм — распространённый стандарт в инструментальном производстве. Патроны такого диаметра встречаются:
- Пресс-формы для термопластавтоматов (ТПА) — нагрев до 300–350°C
- Экструдеры небольшой производительности — зоны нагрева цилиндра
- Нагревательные ролики и гибочные оправки из алюминия
- Упаковочные машины — нагрев запечатывающей балки
- Промышленные принтеры — вал термофиксации
Из смежных форматов — см. также статью о патронных ТЭН в целом и разбор конструкции патронного ТЭН.
Расчёт мощности патрона ∅10 мм
Мощность считается из двух условий: теплового баланса и допустимой удельной нагрузки на поверхность трубки.
Тепловой баланс. Формула: P = m × c × ΔT / t, где m — масса блока (кг), c — теплоёмкость материала (Дж/(кг·К)), ΔT — разница температур (К), t — время нагрева (с).
Пример: алюминиевый блок 2 кг, нагрев с 20°C до 160°C за 20 минут, c = 900 Дж/(кг·К).
P = 2 × 900 × 140 / 1200 = 210 Вт. Берём 300 Вт с запасом 30%.
Удельная нагрузка. Патрон ∅10, длина 150 мм, активная часть 120 мм. Площадь активной поверхности: S = π × d × L = 3,14 × 1,0 × 12 = 37,7 см².
q = 300 / 37,7 = 7,96 Вт/см² — в пределах нормы для металлической посадки (допустимо до 15 Вт/см²).
Если патрон работает в воздухе (зазор или слабый контакт), удельная нагрузка не должна превышать 3 Вт/см². При превышении спираль перегревается и выходит из строя значительно раньше расчётного срока.
Таблица мощности для стандартных длин ∅10 мм
Расчёт при q = 8 Вт/см² (рекомендуемая нагрузка для плотной металлической посадки):
| Длина патрона | Активная часть | S, см² | Мощность при q=8 Вт/см² |
|---|---|---|---|
| 100 мм | 70 мм | 22,0 | ~175 Вт |
| 150 мм | 120 мм | 37,7 | ~300 Вт |
| 200 мм | 160 мм | 50,2 | ~400 Вт |
| 300 мм | 260 мм | 81,7 | ~650 Вт |
| 400 мм | 360 мм | 113,1 | ~900 Вт |
| 500 мм | 460 мм | 144,5 | ~1150 Вт |
Сопротивление и допуски по ГОСТ
Если есть омметр — можно проверить, соответствует ли патрон заявленной мощности. Расчёт: R = U² / P. Допуск по мощности по ГОСТ — +5% / -10%.
Нужен ТЭН-патрон ∅10 мм под вашу задачу?
Пришлите параметры или чертёж. Подберём мощность и изготовим от 1 штуки.
Что прислать для заказа
- Диаметр отверстия в детали (штангенциркуль, точность 0,1 мм) — нужно убедиться, что это ровно 10 мм, а не 10,5 или 9,5
- Глубина отверстия — это и будет длина патрона
- Мощность (Вт) или: температура нагрева, масса блока, время нагрева
- Напряжение питания: 220 В или 380 В
- Тип выводов: голые провода, клеммы, длина хвостовика
Часто задаваемые вопросы
Какой допуск на диаметр 10 мм у ТЭН-патрона?
Стандартный посадочный допуск: +0,04 / -0,09 мм. Для плотной посадки в отверстие рекомендуется натяг 0,02–0,05 мм — патрон запрессовывается и плотно передаёт тепло телу блока.
Какую максимальную мощность выдерживает патрон ∅10 мм?
До 2000 Вт при напряжении 220 В — для длинных патронов (400–500 мм активной части). Удельная мощность при металлической посадке не должна превышать 15 Вт/см², в воздухе — не более 3 Вт/см².
Почему ТЭН-патрон 10 мм быстро перегорает?
Три причины: завышенная удельная мощность, воздушный зазор между патроном и стенкой отверстия, скачки напряжения выше 10% от номинала. Первые два устраняются правильным расчётом и посадкой с натягом.
Можно ли использовать патрон ∅10 мм для нагрева алюминия?
Да, алюминий — одно из лучших применений: высокая теплопроводность алюминия (237 Вт/(м·К)) обеспечивает хороший теплоотвод. Удельная мощность 8–12 Вт/см² работает без проблем.
Сколько стоит и как долго изготавливается ТЭН-патрон 10 мм?
Срок изготовления — 7–14 дней от подтверждения заказа. Производство от 1 штуки. Цена зависит от длины, мощности и типа выводов — уточняйте по чертежу или параметрам.
Что нужно прислать для заказа патронного ТЭН диаметром 10 мм?
Диаметр отверстия (штангенциркуль, точность 0,1 мм), глубину отверстия, мощность или время нагрева + масса блока + целевая температура, напряжение (220 или 380 В), тип выводов (провода, клеммы, длина хвостовика).
