ТЭН оттайки испарителя: как подобрать замену для холодильного агрегата по ламелям и поддону
Что делает ТЭН оттайки и почему его два типа
ТЭН оттайки растапливает иней и лёд на испарителе, чтобы намёрзший слой не перекрывал воздушный поток и теплообмен. Пока камера морозит, влага из воздуха оседает на холодных ламелях и превращается в шубу. По таймеру или датчику включается нагрев, лёд тает, вода стекает в поддон и уходит в дренаж. Без исправного нагревателя испаритель за сутки-двое зарастает и камера перестаёт держать температуру.
По месту установки это два разных изделия:

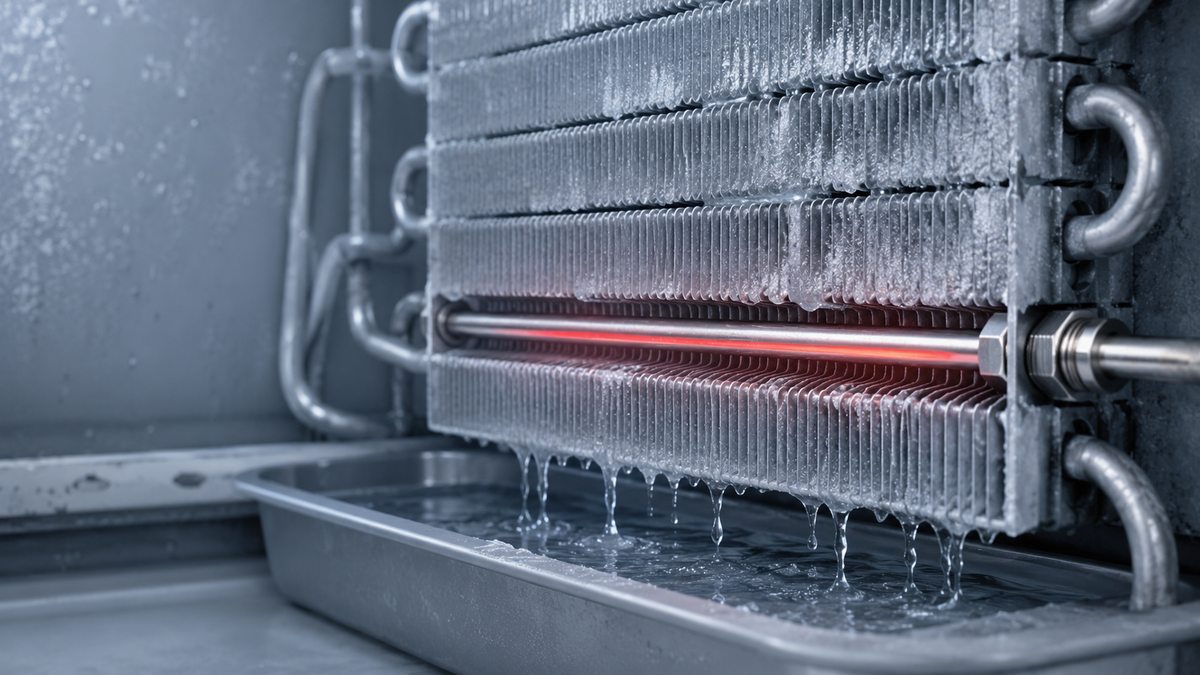

- Между ламелями (рёбрами) испарителя. Тонкий трубчатый ТЭН малого диаметра, 6-10 мм, чаще всего 8 мм. Бывает прямой или гнутый петлёй, идёт в несколько проходов между рядами рёбер. Задача - прогреть сам блок ламелей.
- В поддон и слив. Отдельный нагреватель по контуру лотка и вдоль дренажной трубки, чтобы талая вода не замёрзла заново в поддоне и не встала пробкой в сливе. Форма повторяет геометрию поддона.
Часто в одном агрегате стоят оба. Меняя один, проверьте второй: если поддонный ТЭН цел, а погорел ламельный, заказывать нужно именно ламельный, с его длиной и числом проходов.
Какие размеры снять с погоревшего ТЭНа
Снимайте геометрию, а не паспортные цифры. Именно посадочные размеры определяют, встанет деталь на место или нет. Порядок замеров и зачем каждый - в таблице.
| Параметр | Как снять | Зачем |
|---|---|---|
| Диаметр трубки | Штангенциркулем поперёк трубки. Типовые значения 6, 8, 10 мм | Толще на 1-2 мм - не влезет в зазор между ламелями |
| Общая длина | По внешней стороне, от вывода до вывода вдоль всей развёртки | Определяет, сколько трубки поместится в блок |
| Активная (греющая) длина | Длина без холодных концов у выводов | Задаёт мощность и равномерность прогрева |
| Форма и число гибов | Обвести деталь на бумаге, отметить радиусы и углы гибов | Прямой, U, петля по контуру - гиб должен повторить старый |
| Число проходов между ламелями | Посчитать, сколько раз трубка проходит сквозь блок рёбер | Меньше проходов - недогрев, больше - не соберётся |
| Выводы | Тип (провод или шпилька M4/M5), длина, наличие наконечников | Чтобы подключить без переделки клеммника |
| Напряжение | С бирки агрегата, обычно 220 В | Подбор спирали под сеть |
| Материал оболочки | По образцу: нержавейка или оцинковка/алюминий | Нержавейка дольше живёт в конденсате |
Мощность указывают, если она читается с бирки или известна по документам агрегата. Если нет, её восстанавливают по образцу и активной длине. Завышать мощность на глаз нельзя: перегретый ТЭН высушит поддон быстрее, чем нужно, а на слабой проводке выбьет автомат.
Что делать, если шильдик утерян и ТЭН не вытащить
Мерить по посадочному месту испарителя и слать фото. Это штатная ситуация из заявок: бирка стёрта, а сам ТЭН зажат ламелями и целиком не извлекается, приложить рулетку к нему не получается. Тогда работают с тем, что доступно:
- Замерьте шаг ламелей и высоту блока испарителя - по ним считается длина проходов.
- Если торчат выводы и хотя бы один гиб, сфотографируйте их с линейкой: по фото восстанавливается форма.
- Замерьте посадочные отверстия в поддоне и расстояние между их центрами - это даёт прямую часть поддонного ТЭНа.
- Снимите марку и модель агрегата с общей таблички - иногда по ней восстанавливается тип нагревателя.
Даже обломки годятся: сложите куски на ровной поверхности и замерьте общую развёртку по внешней стороне гибов. Дальше пришлите фото детали и места установки, и замену подберут по совокупности размеров, без примерки на месте.
Частая ошибка: заказали длиннее или толще
Самый частый брак при заказе оттаечного ТЭНа - взяли трубку на 1-2 мм толще или длиннее оригинала. Толстый ТЭН не входит в зазор между ламелями: шаг рёбер бывает всего 4-6 мм, и трубка 10 мм туда не лезет там, где стояла 8 мм. Длинный не укладывается в число проходов и упирается в стенку поддона или в раму испарителя.
Поэтому копируют оригинал по геометрии, а не по округлённым «примерно» цифрам. Для диаметра 8 мм разумный допуск по длине развёртки - в пределах нескольких миллиметров. Выводы должны выходить за пределы блока на 20-30 мм, иначе провод не подключить. Если поддон пластиковый, между трубкой и стенкой оставляют зазор, чтобы горячий ТЭН не оплавил лоток.
- Диаметр трубки штангенциркулем (6 / 8 / 10 мм).
- Общая и активная длина, число проходов между ламелями.
- Форма гиба: обвести на бумаге, отметить радиусы и углы.
- Тип и длина выводов (провод или шпилька M4/M5, наконечники).
- Напряжение (обычно 220 В) и мощность, если читается с бирки.
- Материал оболочки по образцу (нержавейка / оцинковка / алюминий).
- Фото ТЭНа целиком с линейкой рядом.
- Фото места установки: ламели с их шагом и поддон с отверстиями.
- Марка и модель холодильного агрегата с общей таблички.
Мы изготавливаем ТЭН по образцу или чертежу с минимальной партией 1 штука. По оттайке чаще делают нержавеющую оболочку - она устойчива к постоянному конденсату. Если сомневаетесь в замерах, пришлите фото, и мы уточним недостающее до запуска в работу. Смежная тема - как подобрать аналог ТЭНа по шильдику, когда бирка ещё читается. По любым вопросам - наши контакты.
Вопросы про замену ТЭНа оттайки
Как измерить ТЭН оттайки, если он сломан и не извлекается целиком?
Сложите обломки на ровной поверхности и замерьте общую длину развёртки по внешней стороне гибов. Если гиб разрушен, замерьте расстояние между центрами посадочных отверстий в поддоне - это даёт длину прямой части. Диаметр снимите штангенциркулем с любого целого куска трубки.
Какой диаметр ТЭНа оттайки нужен, если старый не измерить?
Для испарителей чаще всего используют трубку 8 мм, реже 6 или 10 мм. Замерьте шаг ламелей: между рёбрами с шагом 4-6 мм проходит именно тонкий ТЭН 6-8 мм, толще там физически не встанет. Диаметр лучше уточнить штангенциркулем хотя бы по обломку или по посадочному отверстию в поддоне.
Можно ли поставить ТЭН оттайки другой мощности?
Можно, если он вписывается в посадочное место, но мощность не стоит менять на глаз. Завышенная мощность перегреет поддон и может выбить автомат на слабой проводке, заниженная не растопит шубу. Если бирка утеряна, восстанавливайте мощность по образцу и активной длине, а не берите с запасом.
Чем ТЭН для ламелей отличается от ТЭНа для поддона?
ТЭН для ламелей - тонкий, прямой или гнутый петлёй, идёт в несколько проходов сквозь блок рёбер и греет сам испаритель. Поддонный ТЭН повторяет контур лотка и дренажной трубки, чтобы талая вода не замёрзла в поддоне и сливе. Это разные детали по форме и длине, часто в агрегате стоят оба.
Какой материал оболочки выбрать для ТЭНа оттайки?
Для оттайки берут нержавеющую сталь, обычно AISI 304 или 08Х18Н10: она устойчива к постоянному контакту с конденсатом и талой водой. Оцинковка и алюминий дешевле, но в кислом конденсате и агрессивной среде ржавеют быстрее. Если старый ТЭН был из нержавейки, оставляйте нержавейку.
Как заказать ТЭН оттайки без шильдика и каталожного номера?
По размерам и фото. Снимите диаметр трубки, общую длину, форму и число гибов, тип выводов, замерьте посадочное место испарителя и поддона. Сфотографируйте деталь с линейкой и место установки, добавьте марку агрегата и пришлите нам. По этим данным изготовим точную замену, каталожный номер не нужен.
