Почему ТЭН не греет на 23-25 см от гайки?

Это называется холодная зона или холодный конец. Участок трубки рядом с резьбовой частью специально не содержит нагревательной спирали. Для водяных ТЭНов нормальная холодная зона составляет 20-30 мм. Если не греет 23-25 см, скорее всего ТЭН подобран неправильно или изготовлен под другой размер погружения.

Какой должна быть холодная зона у водяного ТЭНа?

Для водяных ТЭНов стандартная холодная зона составляет 20-30 мм от резьбовой гайки до начала активной зоны нагрева. Для ТЭНов в масло длина может быть 50-80 мм. Для воздушных ТЭНов холодный конец делают длиннее, чтобы вывести клеммы за пределы горячей камеры.

Опасно ли работать с ТЭНом, у которого большая холодная зона?

Сам по себе большой холодный конец не опасен. Опасно другое: если активная зона ТЭНа из-за этого оказывается частично в воздухе, а не в воде, ТЭН перегревается и быстро сгорает. Перед пуском убедитесь, что вся активная (греющая) часть полностью погружена в жидкость.

Можно ли укоротить холодную зону ТЭНа самостоятельно?

Нет. Холодная зона определяется при намотке спирали на заводе. Самостоятельно изменить её нельзя без переделки всего нагревательного элемента. Если размер не подходит, нужно заказать ТЭН с нужными параметрами под конкретный бак или корпус.

Как правильно указать длину холодной зоны при заказе ТЭНа?

В заявке указывайте три размера: полную длину трубки, длину активной (греющей) зоны и длину каждого холодного конца. Если есть чертёж или образец с замерами, присылайте фото. Мы рассчитаем распределение мощности и длину холодных концов исходя из глубины погружения в вашем баке или корпусе.

Почему активная зона не доходит до конца трубки ТЭНа?

Трубка ТЭНа длиннее активной зоны с обеих сторон специально. Со стороны клемм холодный конец нужен для безопасного подключения проводов: там нет температуры. Со стороны гайки холодный конец защищает резьбу и уплотнение от перегрева. Оба конца могут быть разной длины в зависимости от конструкции.

ТЭН не греет 23-25 см от гайки — холодная зона под воду

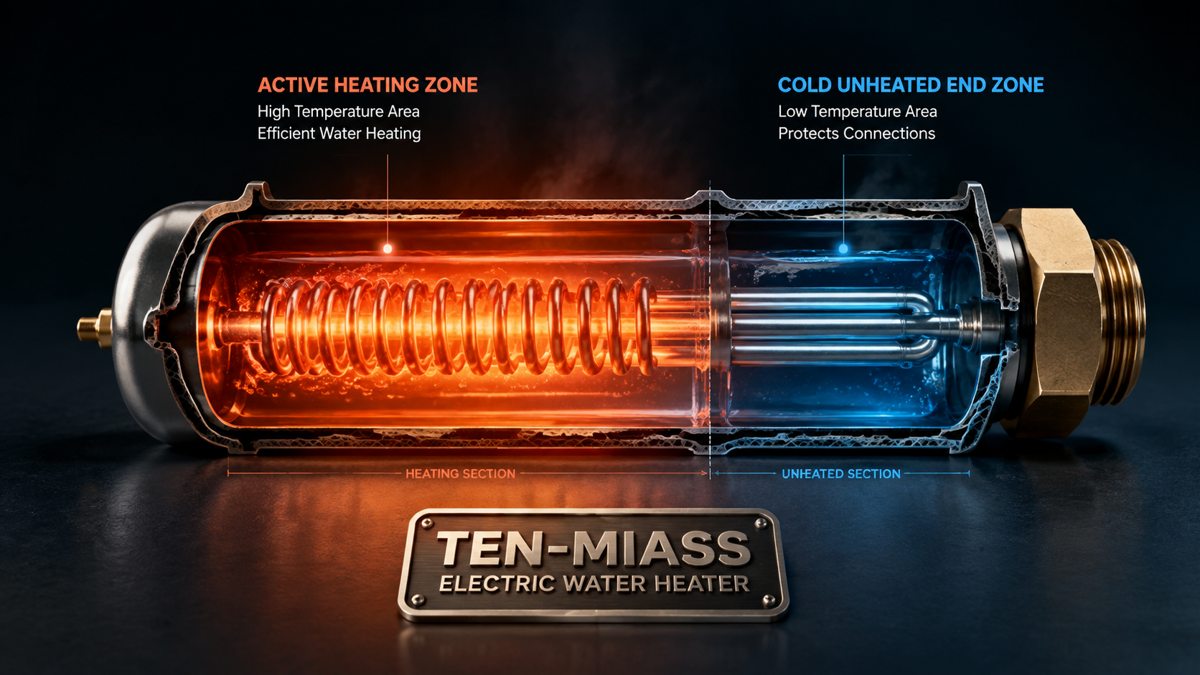

Трубчатый ТЭН в разрезе: активная зона нагрева и холодный конец у гайки

Заказчик спрашивает: ТЭН не греет на 23-25 см от гайки. Это нормально — называется холодная зона или холодный конец. Другой вопрос, 23-25 см для водяного ТЭНа под бак — это много. Разберём, что происходит внутри и что делать.

Что такое холодная зона

Внутри трубки ТЭНа проходит нихромовая или фехралевая спираль. Она не доходит вплотную до гайки: между резьбовой частью и началом активной намотки оставляют намеренный зазор. Это и есть холодная зона, она же холодный конец.

Зачем она нужна. Во-первых, уплотнительное кольцо под гайкой работает при температуре окружающей среды, а не при 200-500°C. Если бы спираль начиналась у самой резьбы, уплотнение выгорало бы через несколько циклов нагрева. Во-вторых, при монтаже через стенку бака или корпуса трубка проходит сквозь металл. На этом участке не должно быть нагрева, иначе возможен локальный перегрев стенки и деформация прокладки.

Клеммы для подключения проводов тоже выведены в холодную зону, чтобы изоляция проводов не горела.

Нормальные размеры холодной зоны

Значения зависят от среды нагрева и конструкции корпуса, в который устанавливается ТЭН.

Применение	Типичная холодная зона	Примечание
Водяной ТЭН (бак, бойлер, котёл)	20-40 мм	Резиновая прокладка под гайкой, среда — вода
ТЭН для масла (маслостанция, термованна)	50-80 мм	Больше из-за свойств среды и температурного режима
Воздушный ТЭН (печь, сушилка)	50-120 мм	Клеммы должны быть за пределами нагреваемой камеры
Патронный ТЭН (пресс-форма, плита)	10-20 мм	Конструктив другой, холодный конец с одной стороны
ТЭН пищевого оборудования	30-50 мм	По требованию к санитарным зонам и конструкции

Почему 23-25 см — это много

Двадцать с лишним сантиметров от гайки до начала нагрева у водяного ТЭНа под бак — нехарактерный размер. Это не брак и не ошибка производителя сама по себе, но говорит об одном из двух:

Первое. ТЭН сделан под другой корпус с глубокой посадкой, где такая холодная зона оправдана. Например, под длинный патрубок или нестандартный фланец. Поставили в бак без учёта этого параметра.

Второе. Активная зона по факту оказывается частично в воздухе. Бак наполняется не полностью, или уровень воды ниже конца холодного конца. В воде нагревается только часть активной зоны, а остаток работает без отвода тепла. Такой ТЭН сгорит быстро.

Что проверить прямо сейчас: убедитесь, что активная (греющая) часть ТЭНа полностью погружена в воду при рабочем уровне. Холодный конец между гайкой и водой — не проблема. Но если активная зона выходит из воды хотя бы на 5 см, это уже риск перегрева.

Как это выглядит на практике

Берём ТЭН с полной длиной 60 см. Холодная зона 25 см. Значит активная зона начинается с 25 см от гайки и продолжается до противоположного конца трубки. Если бак наполнен до уровня 30 см от дна, а гайка у дна, то греющая часть в воде только первые 5 см. Остальные 30 см активной зоны будут работать в воздухе. Вот почему вода плохо нагревается: эффективная мощность падает в несколько раз, а ТЭН перегревается на воздушном участке.

Что делать при заказе нового ТЭНа

Холодная зона закладывается при намотке спирали. После изготовления её не изменить. Поэтому при заказе нужно указать три параметра погружения, а не только общую длину трубки:

1. Глубина посадки — на сколько сантиметров ТЭН уходит внутрь бака от точки крепления гайки.

2. Уровень рабочей жидкости — сколько сантиметров от дна стоит вода при нормальной работе.

3. Наличие монтажного патрубка или переходника, через который проходит трубка. Его длина прибавляется к холодной зоне.

Имея эти данные, рассчитываем: активная зона = от нижнего края уровня воды минус запас 20-30 мм. Холодная зона = длина патрубка плюс участок до рабочего уровня воды. Итоговая длина трубки = холодная зона + активная зона + 30-50 мм на выход клемм.

Если есть образец старого ТЭНа, достаточно сфотографировать его с линейкой и прислать фото. По снимку определим активную зону, посчитаем замену.

Заказать ТЭН с нужной холодной зоной

Укажем длину активной части и холодных концов под ваш бак или котёл. Минимум 1 штука, срок 7-14 дней.

Оставить заявку

Что спросят при расчёте

Чтобы не гонять туда-обратно, подготовьте данные заранее: мощность ТЭНа (кВт), напряжение (220 или 380 В), материал трубки (нержавейка, медь, сталь), резьба или фланец, полный размер ТЭНа и размер монтажного отверстия. Если есть старый ТЭН с маркировкой — это ещё лучше.
