ТЭН для воды с фланцем кламп: как выбрать и заменить
Кламп 1,5″, 2″, 2,5″ и 3″ по ISO 2852 / DIN 32676 отличаются трубой от 38 до 76 мм, и цифра в дюймах не совпадает ни с диаметром хомута, ни с диаметром трубы напрямую: 2 дюйма это труба 50,5 мм при хомуте 64 мм. Дальше таблица подбора под объём бака и среду, расчёт мощности и главная ошибка при замене: поставить обычный приварной фланец туда, где раньше стоял кламп, потому что резьба почти совпала.
Кламп это стандарт, а не просто быстросъёмный фланец

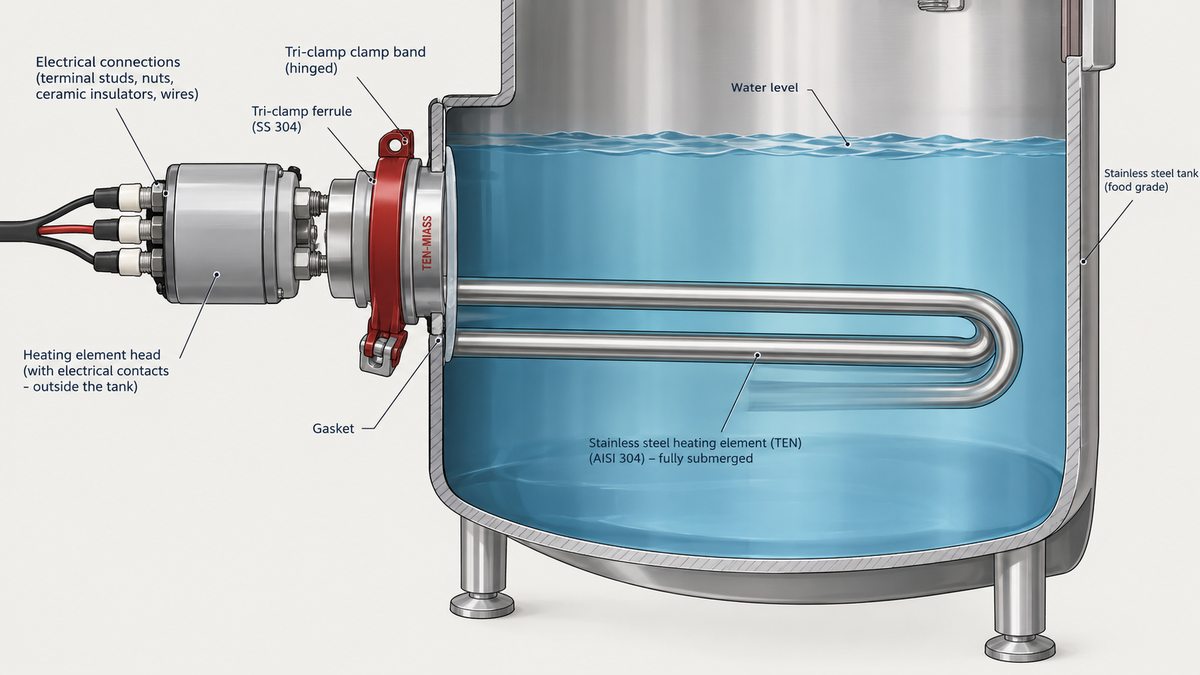

Tri-clamp по ISO 2852 / DIN 32676 состоит из трёх частей: два одинаковых буртика с фаской, между ними уплотнительное кольцо, сверху всё стягивает откидной хомут с барашком. Разборка без инструмента за 20-30 секунд. Пришло из молочной и фармацевтической промышленности, где линию моют по CIP-процедуре каждую смену, а задержавшийся на болтах или в резьбовых пазах остаток продукта это прямой путь к бактериальному налёту и забракованной партии.
Приварной или болтовой фланец для такой линии не подходит не из-за прочности, а из-за регламента мойки: его не снять за секунды, в резьбе и под гайками скапливается продукт, а разборка требует ключей и времени, которого на пищевом производстве между сменами просто нет.
Таблица подбора: диаметр кламп-фланца, мощность и среда
| Типоразмер | Труба, мм | Хомут, мм | Типичная мощность | Где обычно стоит |
|---|---|---|---|---|
| 1,5″ (DN40) | 38,1 | 50,5 | 1,5-3 кВт | компактные ёмкости, лабораторные реакторы, малые CIP-контуры |
| 2″ (DN50) | 50,5 | 64 | 3-6 кВт | баки 100-500 л, молочные и пивоваренные линии |
| 2,5″ (DN65) | 63,5 | 77,5 | 4,5-9 кВт | технологические линии среднего расхода, фармацевтическая вода |
| 3″ (DN80) | 76,1 | 91 | 6-12 кВт | магистральные CIP-линии, крупные варочные котлы |
Мощность в таблице это ориентир по типичным заявкам, а не жёсткая привязка к диаметру. На патрубке 2″ встречается и ТЭН на 1,5 кВт, и блок на 6 кВт: зависит от объёма бака и скорости нагрева, не от размера фланца. Диаметр кламп только отвечает за то, что узел физически встанет на штатный патрубок.
Пример расчёта: сколько кВт нужно под конкретный бак
Формула мощности для нагрева воды:
P = 0,00116 × V × ΔT / t
V это объём в литрах, ΔT перепад температуры в градусах, t время нагрева в часах.
Бак технологической воды на 150 литров, нагрев с 20 до 60 °C за 2 часа:
P = 0,00116 × 150 × 40 / 2 = 3,48 кВт
К расчётной мощности добавляют 20-25% запаса на теплопотери через стенки и крышку бака, поэтому под такую задачу обычно берут ближайший стандартный ряд 4,5 кВт на фланце 2″.
Материал корпуса: когда хватит 304, а когда нужен 316
AISI 304 (08Х18Н10) по умолчанию закрывает нейтральную воду и большинство пищевых линий. AISI 316 берут, если CIP-мойка идёт горячими щелочными или кислотными растворами регулярно, либо в среде есть хлориды: обычная 304 в такой среде со временем даёт точечную коррозию по сварным швам, 316 с добавкой молибдена держится заметно дольше. Подробный разбор разницы 304, 321 и 316 для конкретных сред есть в отдельной статье про выбор стали для промышленных ТЭНов.
Шероховатость поверхности не менее важна, чем марка стали
Ra показывает высоту микронеровностей в мкм. Для контактных санитарных поверхностей по стандартам 3-A и EHEDG нужна Ra не больше 0,8 мкм, для фармацевтической воды иногда требуют 0,4 мкм с электрополировкой. Обычная техническая полировка после травления даёт 1,6-3,2 мкм: на глаз поверхность блестит так же, но на микроуровне там риски и поры, где застревает остаток продукта и бактерии переживают мойку. Если в заявке не указать требование по шероховатости, по умолчанию придёт техническая полировка, которую аудит пищевого производства не примет.
Что ещё путают при замене кламп-ТЭНа
- Диаметр трубы с диаметром хомута. 2″ это труба 50,5 мм, но хомут и ответный буртик у неё 64 мм. Если замерить штангенциркулем именно хомут и назвать эту цифру как «диаметр клампа», можно заказать на размер меньше нужного.
- Сталь без шероховатости. Указали «нержавейка 304», но не сказали про полировку, и получили техническое исполнение вместо санитарного.
- Прокладка не под среду. Силиконовое уплотнение, которое шло в комплекте, не держит горячую щелочную CIP-мойку так же долго, как EPDM или PTFE. Материал прокладки нужно называть отдельно от материала корпуса.
- Готовый ТЭН «похожего» бренда без чертежа. Внешне одинаковые кламп-узлы от разных производителей иногда отличаются толщиной буртика на доли миллиметра: хомут держит, но без запаса, и со временем начинает подтекать под вибрацией насоса.
О том, как поставить кламп-ТЭН на бак без единого нового отверстия, если патрубок уже есть, но раньше там стоял не нагреватель, читайте в статье про вварку ТЭНа в заглушку клампа 2 дюйма.
Что прислать для расчёта
- Типоразмер кламп-соединения (1,5″ / 2″ / 2,5″ / 3″) или замер наружного диаметра трубы патрубка штангенциркулем
- Объём ёмкости в литрах или расход линии, если это проточный нагрев
- Рабочая среда: вода питьевая или техническая, раствор CIP-мойки, пищевой продукт, и чем моют линию
- Нужная температура нагрева и время, за которое должен прогреться объём
- Напряжение питания: 220 В или 380 В
- Требование по шероховатости или стандарту, если оно есть (3-A, EHEDG, ГОСТ Р)
- Фото и маркировка старого ТЭНа, если это замена вышедшего из строя
