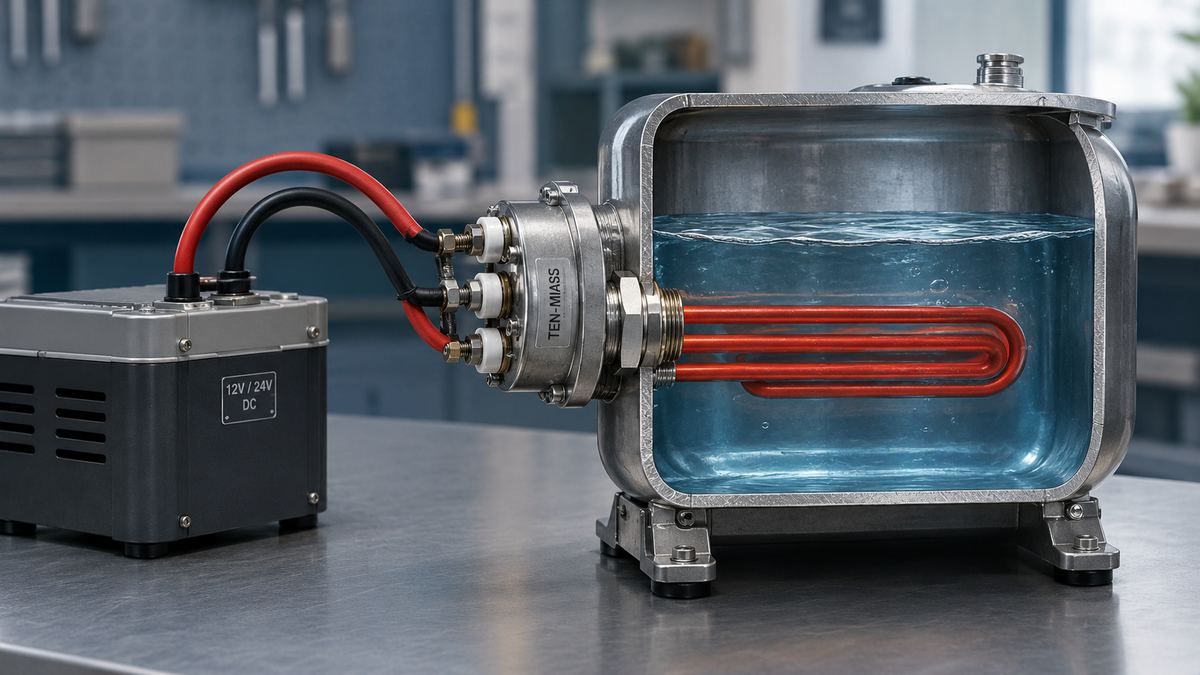

ТЭН для воды 230 Вт на 36 В: как подобрать и заказать
Почему именно 36 В, а не 12, 24 или 220
36 В переменного тока - верхняя граница малого напряжения, которое ПУЭ разрешает в помещениях с повышенной опасностью поражения током: сырых, с токопроводящими полами, с металлическими конструкциями, к которым может прикоснуться человек. Если прибор ставится в такое помещение и к нему возможен доступ персонала - питание понижают через трансформатор именно до 36 В, не до 24 и не до 12, потому что это максимум, который укладывается в норматив без избыточного запаса по сечению проводов и мощности трансформатора.
Второй частый случай - напряжение определяет источник питания. Аккумуляторные блоки на 36 В (три последовательных банки по 12 В, или конкретная сборка Li-ion) и кое-какие солнечные контроллеры выдают именно такое напряжение на выходе. Здесь 36 В получилось из параметров самой батареи, и ТЭН считается уже под неё.
Третий случай - лабораторное и медицинское оборудование, где по требованиям электробезопасности нагревательный узел с доступными токоведущими частями питают низким напряжением независимо от того, стоит прибор в сухом помещении или во влажном.
Где встречается ТЭН 230 Вт 36 В
| Применение | Почему 36 В | Материал корпуса |
|---|---|---|
| Переносные нагреватели для сырых помещений (мойки, бани, с/х объекты) | Требование ПУЭ: предел безопасного напряжения для помещений с повышенной и особой опасностью | Нержавейка AISI 304 |
| Лабораторное и медицинское оборудование (термостаты, инкубаторы, моечные ванны) | Электробезопасность для узлов с доступными токоведущими частями | AISI 304, иногда 316L под реагенты |
| Автономные системы на аккумуляторе или солнечной панели | Напряжение задаёт источник питания - АКБ 36 В, контроллер солнечного массива | Сталь 10 (чистая вода) или нержавейка (жёсткая/минерализованная) |
| Компактные приборы с понижающим трансформатором 220/36 В | Сертификация прибора по низковольтному питанию нагревательного узла | Нержавейка AISI 304, нестандартный типоразмер под корпус |
Общая черта всех четырёх случаев - маленький объём нагреваемой воды и компактный корпус. Такой ТЭН почти никогда не греет полноценный бойлер, зато регулярно стоит в приборе размером с кофеварку или лабораторный термостат.
Сопротивление и коридор по ГОСТ 13268-88
ГОСТ нормирует допуск не по сопротивлению, а по мощности: +5 % / -10 % от номинала. Для 230 Вт это 207-241,5 Вт. Переводим в сопротивление формулой R = U² / P:
| Граница | Мощность | Сопротивление |
|---|---|---|
| Верхняя (+5 %) | 241,5 Вт | 36² ÷ 241,5 = 5,37 Ом |
| Номинал | 230 Вт | 36² ÷ 230 = 5,64 Ом |
| Нижняя (-10 %) | 207 Вт | 36² ÷ 207 = 6,26 Ом |
Коридор несимметричный, потому что несимметричен сам допуск мощности. Мультиметр на разомкнутом холодном ТЭНе должен показать от 5,37 до 6,26 Ом. Меньше - частичное замыкание витков спирали, больше - выгорание нити или окисленный контакт.
Почему тонкий провод на 36 В - это ошибка, а не экономия
Разработчики компактных приборов иногда ставят на низковольтный ТЭН тот же тонкий провод, что и на сетевой 220-вольтовый аналог той же мощности - логика «мощность-то одна и та же». Это ошибка, и вот почему.
Возьмём одинаковый паразитный контакт сопротивлением 0,05 Ом - обычная окисленная клемма или слабо прижатая гайка. На 220 В при 230 Вт через него идёт 1,05 А, потери на контакте - I²R = 1,05² × 0,05 = 0,055 Вт, незаметно. На 36 В при тех же 230 Вт через контакт идёт 6,39 А, потери - 6,39² × 0,05 = 2,04 Вт. Та же механическая клемма, та же мощность нагрузки, но контакт рассеивает в 37 раз больше тепла - потому что тепловые потери растут пропорционально квадрату тока, а ток вырос в 6 раз.
Отсюда практика: провод к низковольтному ТЭНу на 230 Вт 36 В - не тоньше 1,5 мм², клеммы затянуты с усилием и без следов окисления, а если прибор работает постоянно - контакт стоит проверять раз в несколько месяцев. На 220-вольтовом аналоге та же небрежность осталась бы незамеченной годами.
Пример расчёта: сколько времени греть 1,5 литра
Лабораторный термостат на 36 В греет колбу объёмом 1,5 литра с 20 до 90 °C. Мощность ТЭНа - 230 Вт. Время нагрева считается из той же формулы, что и для бытового бойлера, только для малого объёма:
P = 0,00116 × V × ΔT / t, отсюда t = 0,00116 × V × ΔT / P
t = 0,00116 × 1,5 × 70 / 0,23 = 0,529 ч ≈ 32 минуты
Это идеальная цифра без потерь на стенки колбы и воздух. На практике реальное время будет на 15-20 % больше - закрытая теплоизолированная колба греется ближе к расчёту, открытая металлическая чашка на столе - заметно дольше.
Что прислать для расчёта
- Напряжение питания точно: 36 В переменного тока от трансформатора, постоянного от АКБ или солнечного контроллера - источник важен не меньше цифры
- Объём нагреваемой жидкости и материал бака или корпуса прибора
- Способ крепления: резьба, фланец или патронный ввод - под что делать посадочное место
- Назначение: разовый нагрев до температуры или постоянное поддержание
- Желаемое время нагрева или жёсткое ограничение по мощности источника
- Среда: чистая вода, дистиллят, жидкость с солями или примесями
Нужен ТЭН 230 Вт на 36 В под конкретный прибор?
Сделаем по вашим размерам, напряжению питания и креплению. От 1 шт., изготовление 7-14 дней.
Оформить заказСколько это стоит
Маломощный низковольтный ТЭН - нестандартная позиция: в типовом калькуляторе водяных ТЭН формула рассчитана на развёртку трубки от обычных сетевых мощностей и диаметров, компактные низковольтные элементы туда не попадают. Цену на такой ТЭН считаем по присланным параметрам в день обращения.
