ТЭН для TMH 232: изготовление на заказ по вашим размерам
Код TMH 232 выбит на фланце сгоревшего ТЭНа из бойлера. Первое, что делает хозяин: набирает код в поиске. Результат один: пустая выдача или форум с таким же вопросом от другого человека. Это внутренняя маркировка изготовителя бака, не номенклатурный номер самого нагревателя. Рабочий путь: снять с остатков старого ТЭНа пять физических размеров и заказать точную копию. Срок 7-14 дней, минимум 1 штука, расчёт по фото в день обращения.
Почему код TMH 232 не находится ни у одного поставщика ТЭН
Буквенно-цифровые коды на фланцах и крышках бойлеров - внутренняя система учёта производителя водонагревателя: партия, модификация, год выпуска бака. Она нужна сервисной службе этого бренда, чтобы заказать точно такой же узел у себя на заводе. Для рынка готовых ТЭН этот код ничего не значит: его там никто не каталогизирует.
Отсюда и тупик. Человек ищет «TMH 232» среди запчастей, находит объявления про сами бойлеры целиком или вообще ничего, и решает, что деталь снята с производства. На самом деле снят с производства именно этот код у конкретного бренда бака. Сам нагревательный элемент внутри - обычный трубчатый ТЭН, который повторяется по размерам на любом производстве, где берут заказы от одной штуки.
Что на самом деле решает, встанет ли новый ТЭН на старое место

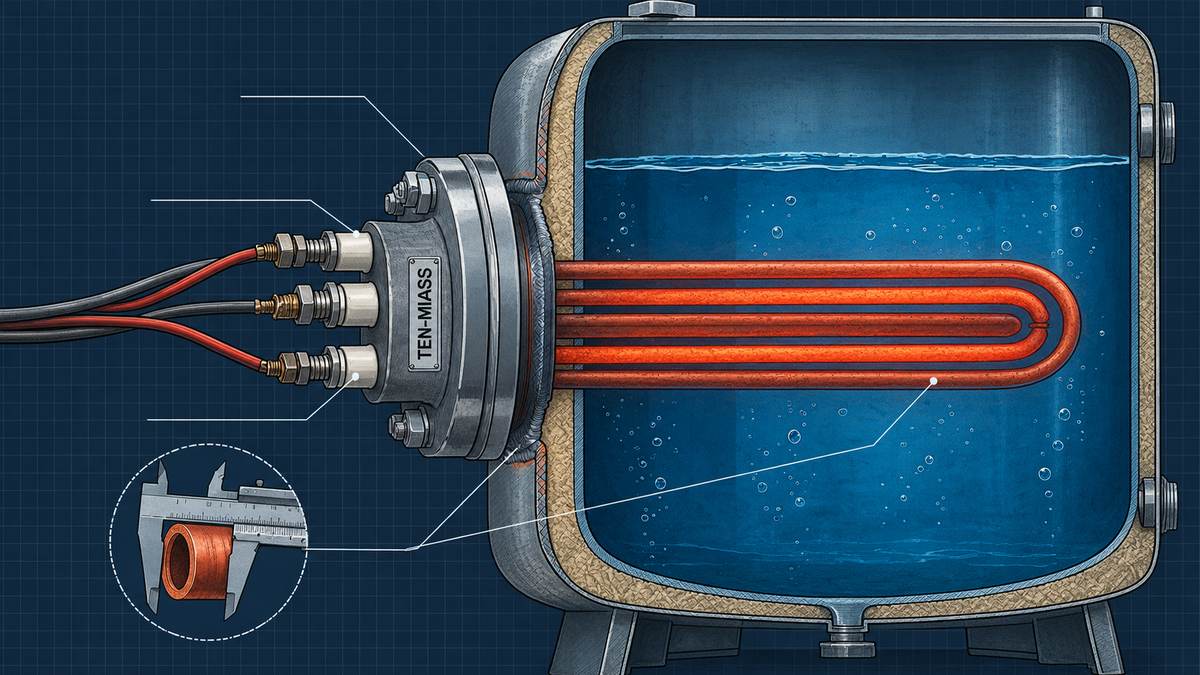

Не бренд оборудования и не код на бирке, а пять физических точек соприкосновения нагревателя с баком и с проводкой. Если они совпадают, новый элемент встаёт туда же, куда стоял старый, без доработки крепежа.
| Параметр | Чем измерить | Почему важен |
|---|---|---|
| Длина трубки от фланца до дальнего конца | Рулетка вдоль оси | Хватит ли глубины погружения в баке |
| Наружный диаметр трубки | Штангенциркуль | Пройдёт ли в отверстие фланца без люфта |
| Диаметр фланца и число отверстий под шпильки (или тип резьбы) | Штангенциркуль, визуально | Крепёж должен совпасть, иначе потечёт |
| Расстояние между контактными выводами | Штангенциркуль или линейка | Клеммная коробка подключится без переделки |
| Место под гильзу термостата или датчика | Визуально, замерить диаметр и глубину гильзы | Без неё автоматика не видит температуру воды |
Подробный разбор всех параметров для сложных случаев есть в статье как подобрать аналог ТЭНа по шильдику или фото. Для бойлерных ТЭН на фланце достаточно пяти пунктов выше: там нет трёхфазных схем и редких форм гиба, которые встречаются в промышленных нагревателях.
Как снять старый ТЭН с бойлера, не испортив замеры
- Обесточить бойлер на щитке, не кнопкой на корпусе.
- Слить воду полностью через сливной клапан или шланг горячей воды, иначе фланец зальёт при снятии.
- Открутить центральную гайку фланца (или винты по кругу у прижимного типа). Резьбу обычно затягивают сильно: работайте ключом, не отвёрткой.
- Вытаскивать ТЭН строго по оси бака, не наклоняя в сторону. Перекос гнёт трубку и спираль внутри, а изогнутая трубка даст неверный замер длины.
- Отложите прокладку и магниевый анод отдельно от нагревателя: это другие расходники, их размеры к заказу ТЭНа не относятся.
Что сфотографировать и замерить перед отправкой нам
Если трубка изогнута буквой U, как в большинстве баков на 50-100 литров, линейка между концами покажет расстояние по прямой, а не реальную длину металла. Эта ошибка встречается почти в каждой второй заявке на бойлерный ТЭН.
- Приложите к трубке мягкую проволоку или шнур, повторите изгиб полностью, затем выпрямите и измерьте рулеткой: это и есть длина развёртки.
- Сфотографируйте нагреватель целиком на фоне листа бумаги в клетку или рядом с предметом известного размера (например, открытый штангенциркуль со шкалой в кадре). Без масштаба фото почти бесполезно.
- Крупным кадром отдельно снимите фланец: видно резьбу или отверстия под шпильки и зазор прокладки.
- Отдельным кадром снимите контактную группу: сколько выводов, шпильки или провода, расстояние между ними.
- Если гильза термостата сохранилась, укажите её диаметр и глубину отдельной строкой в заявке: на фото она часто не читается.
Пример расчёта: как проверить, не ошиблись ли с мощностью
Бирка на TMH 232 стёрлась настолько, что мощность не прочитать. Других данных о баке у заказчика тоже не было. В таком случае мощность можно восстановить обратным счётом от объёма бака и желаемого времени нагрева по формуле:
P = 0,00116 × V × ΔT / t
Бак на 50 литров, вода из водопровода 15 °C, нужно нагреть до 70 °C за 2,5 часа:
P = 0,00116 × 50 × (70 − 15) / 2,5 = 0,00116 × 50 × 55 / 2,5 ≈ 1,28 кВт
Если по размерам трубки заказчик предполагал 2,5 кВт, а расчёт даёт 1,3 кВт, стоит уточнить реальное время ожидания горячей воды в этом доме и пересчитать мощность заново, не полагаясь на размер трубки на глаз. Тот же метод подробно разобран в статье про изготовление нагревателей ТЭН по образцу.
Признак → причина → что делать
| Признак | Вероятная причина | Что делать |
|---|---|---|
| Новый ТЭН не входит в отверстие фланца | Диаметр трубки измерен на глаз, без штангенциркуля | Перемерить диаметр штангенциркулем, допуск до 0,2 мм |
| Вода нагревается заметно дольше, чем раньше | Заказана мощность ниже оригинальной | Пересчитать по объёму бака и времени нагрева, увеличить кВт |
| Автомат выбивает сразу после включения | Пробита изоляция ТЭНа или перепутаны фазы на клеммах | Прозвонить сопротивление изоляции мегаомметром, проверить схему подключения |
| Фланец не садится плотно, подтекает | Прокладка взята со старого комплекта, а резьба или диаметр фланца другие | Заказать прокладку под фактический диаметр нового фланца |
Типичная ошибка при заказе копии по маркировке оборудования
Заказчики тратят неделю на поиск кода бойлера у дилеров бренда вместо того, чтобы за один вечер снять размеры со старого ТЭНа. Код на баке описывает модель прибора целиком. Сам нагреватель внутри к этому коду не привязан: одна и та же маркировка оборудования встречается с разными ТЭН по мощности, если завод менял поставщика комплектующих между партиями. Копия должна повторять сгоревший ТЭН по физическим размерам, снятым вручную, а не угадываться по названию прибора.
Что прислать нам для расчёта
- Длину развёртки трубки (через проволоку, если ТЭН изогнут)
- Диаметр трубки штангенциркулем
- Фото фланца и контактной группы крупным планом с масштабом в кадре
- Объём бака и желаемое время нагрева, если бирка не читается
- Среду: вода, антифриз, другое
- Напряжение сети: 220 или 380 В
Нужна точная копия ТЭНа по размерам с вашего бойлера?
Снимите размеры по чек-листу выше или просто пришлите фото со штангенциркулем, остальное посчитаем сами. От 1 шт., срок 7-14 дней.
