ТЭН для термоупаковочной машины: изготовление по параметрам без чертежа
Линия по фасовке пельменей встаёт из-за планки за 800 рублей: сгорела нихромовая лента запайщика, а на бирке машины давно нет ни одной читаемой цифры. Оригинал везут из Китая три недели. Чтобы сделать замену, чертёж не нужен — хватит самого сгоревшего элемента и пяти замеров. Разберём, какие нагреватели стоят в термоупаковке и как снять с них параметры.

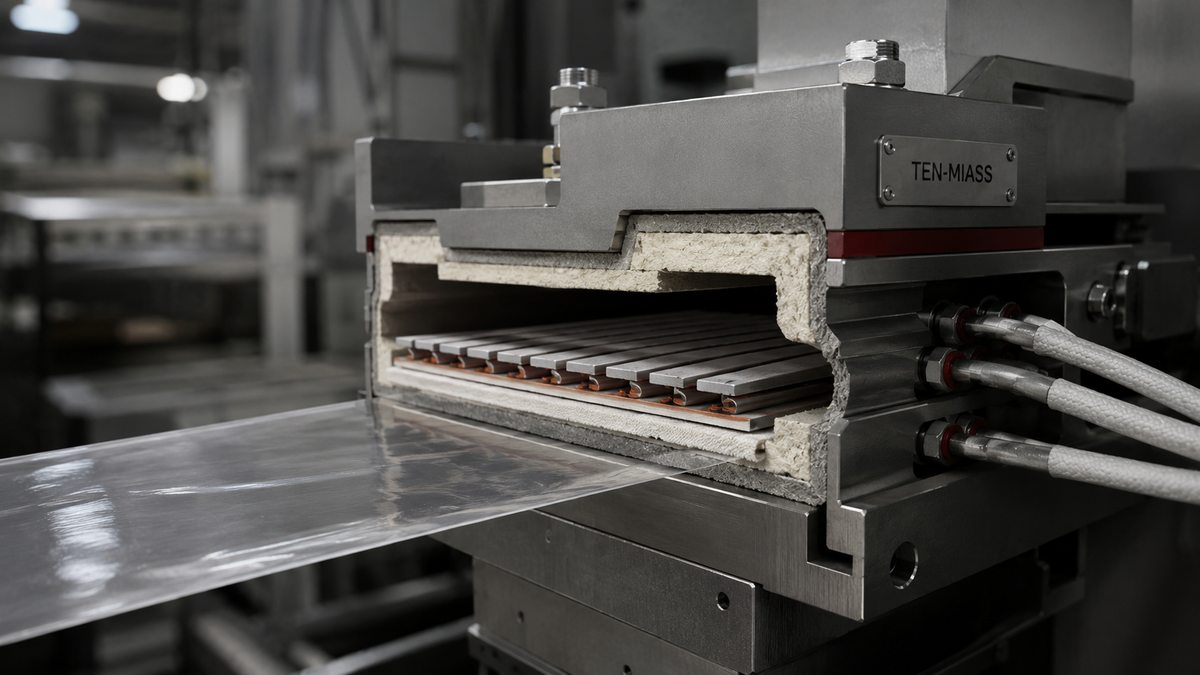

Разрез сварочной губки: греющий элемент прижат к плёнке через тефлон, выводы выходят наружу к контактам.
Почему в термоупаковке нет одного «ТЭНа на всё»
Термоупаковочная машина — это общее название для четырёх разных классов оборудования, и нагреватели в них устроены по-разному:
- Запайщики пакетов (импульсные, ручные и педальные) — сваривают горловину пакета одним швом.
- Вакуумные упаковщики — сначала откачивают воздух из камеры, потом заваривают шов.
- Флоу-пак и роликовые машины (horizontal / vertical form-fill-seal) — формируют пакет из рулона и заваривают продольный и поперечный швы на ходу.
- Термоусадочные тоннели — обдувают уже упакованный продукт горячим воздухом, плёнка садится по форме.
В первых двух работает импульсный нагрев тонкой нихромовой ленты. В роликовых — чаще патронные ТЭНы в губках. В тоннелях — трубчатые ТЭНы или блоки с оребрением, гоняющие воздух. Поэтому первый вопрос при заказе замены не «какая мощность», а «что за элемент и куда он ставится».
Типы нагревателей в термоупаковке
| Тип нагревателя | Где стоит | Как греет | Типичный режим |
|---|---|---|---|
| Нихромовая лента / проволока под тефлоном | Импульсные запайщики, вакууматоры | Импульс тока в момент прижима | Разогрев за 0,5–2 с, шов 1–3 мм |
| Плоский ТЭН | Роликовые и постоянного нагрева машины | Постоянный нагрев губки | Держит 120–200 °C непрерывно |
| П-образный трубчатый ТЭН | Термоусадочные камеры, L-запайщики | Нагрев ножа или зоны сварки | 150–220 °C, длинный шов |
| Патронный (картриджный) ТЭН | Губки флоу-пака, термоножи | Точечный нагрев массивной губки | Ø 6–20 мм, температура до 300 °C |
| Трубчатый ТЭН с оребрением | Термоусадочные тоннели | Нагрев потока воздуха | Воздух 140–200 °C |
Нихромовую ленту с тефлоновым покрытием часто считают расходником и меняют пачками. Патронные и трубчатые элементы служат годами, но когда сгорают — оригинал искать сложнее всего, особенно на импортных линиях. Их и делаем по образцу. Про устройство самих патронов есть отдельный разбор — что представляет собой патронный ТЭН.
Как снять параметры без чертежа
Замена элемента без документации держится на пяти вещах. Соберите их, и расчёт делается без единой строчки чертежа.
1. Габариты — плёнкой и штангенциркулем
Для плоского элемента или ленты приложите сгоревшую деталь к листу бумаги и обведите. Отметьте центры крепёжных отверстий и точки, где выходят выводы. Длину, ширину и толщину меряют штангенциркулем; если его нет — линейкой, а фото делают с приложенной линейкой рядом. Для патронного ТЭНа критичны диаметр и длина: диаметр меряют штангенциркулем в трёх местах (бывает разбит посадочным гнездом), длину — от торца до торца без учёта выводов.
2. Мощность — по бирке или расчётом
Идеально, если на элементе или на шильдике машины сохранились цифры вида «220В 600Вт». Если нет — есть два пути:
- Прозвонка. Замерьте сопротивление целого (не оборванного) элемента мультиметром и пересчитайте: P = U² / R. Пример: 12 Ом при 220 В → 220² / 12 ≈ 4033 Вт, то есть ТЭН на 4 кВт.
- По удельной нагрузке. Если элемент оборван и сопротивление не снять, мощность подбирают по длине зоны сварки и рабочей температуре. Для этого достаточно габаритов и типа плёнки — методику подскажем при расчёте.
Как правильно прозванивать элемент и что означают показания — в статье как прозвонить ТЭН мультиметром.
3. Посадка и выводы
Здесь чаще всего ошибаются при заказе. Нужно зафиксировать: с какой стороны выходят выводы (с одного торца, с двух, снизу), тип выводов (гибкий провод, шпилька М4, плоский нож-клемма), есть ли резьбовой штуцер или монтажная планка. Для патронного ТЭНа отдельно — как он держится: прессовой посадкой в гнезде, прижимной планкой или винтом.
4. Напряжение
Однофазные машины на 220 В, но крупные линии и тоннели бывают на 380 В (трёхфазная схема). Напряжение берут с шильдика машины, а не «на глаз». От него зависит и сопротивление, и схема соединения элементов.
5. Материал оболочки под среду
Для сухого нагрева воздуха и плёнки подходит углеродистая сталь 10. Если машина моется, работает во влажной пищевой зоне или контактирует с паром — берём нержавейку AISI 321 (08Х18Н10Т). Пищевое производство почти всегда требует нержавеющую оболочку по санитарным правилам.
Температурные режимы сварки плёнки
Температура шва — не абстрактная цифра, а то, от чего зависит подбор мощности и уставка терморегулятора. Ориентиры по материалам:
| Плёнка | Температура сварки | Где встречается |
|---|---|---|
| Полиэтилен (ПЭ, LDPE/HDPE) | 120–160 °C | Фасовочные пакеты, стретч, вкладыши |
| Полипропилен (ПП, BOPP) | 150–200 °C | Пакеты для хлеба, флоу-пак, этикетка |
| Ламинат ПЭТ/ПЭ | 130–180 °C | Дой-паки, вакуумная упаковка |
| Термоусадочная ПОФ / ПВХ | 140–200 °C (воздух) | Групповая упаковка, тоннели |
Полиэтилен прощает разброс температуры, полипропилен — нет: недогрел и шов расходится, перегрел и плёнка прожигается. Поэтому для ПП важнее стабильность нагрева, а значит и точность мощности элемента.
Сгорел нагреватель термоупаковщика?
Пришлите фото сгоревшего элемента с линейкой и цифры с бирки машины. Подберём аналог из стандартного ряда или изготовим по образцу — от 1 штуки, без чертежа.
ОСТАВИТЬ ЗАЯВКУ →Что прислать для расчёта замены
Чек-лист, по которому мы считаем ТЭН термоупаковщика без чертежа:
- Фото сгоревшего элемента целиком, с приложенной линейкой.
- Тип: лента/проволока, плоский, П-образный, патронный, оребрённый.
- Длина зоны нагрева и полная длина с выводами.
- Диаметр (для патронного) или ширина и толщина (для плоского).
- Расположение и тип выводов, способ крепления.
- Напряжение и мощность с бирки (или сопротивление мультиметром).
- Что упаковываете и какая плёнка — для проверки режима.
Если сгоревший элемент уцелел физически — проще всего отправить его нам как образец транспортной компанией. По нему воспроизведём геометрию точнее любых замеров.
Почему без чертежа получается
Чертёж нужен, когда деталь проектируют с нуля. Здесь задача обратная: есть работавший элемент, который надо повторить. Сгоревшая планка, замеры или фото с линейкой несут ту же информацию, что и чертёж — габариты, посадку, мощность. Нержавейка, углеродистая сталь, нихром, тефлон — материалы для термоупаковки стандартные, подбираются под среду и температуру. Минимальная партия — одна штука, потому что чаще всего именно одна планка и встала поперёк всей линии.
