ТЭН для тепловой завесы Ballu BHC-L08-Т03 и BHC-B20T12-PS: подбор аналога

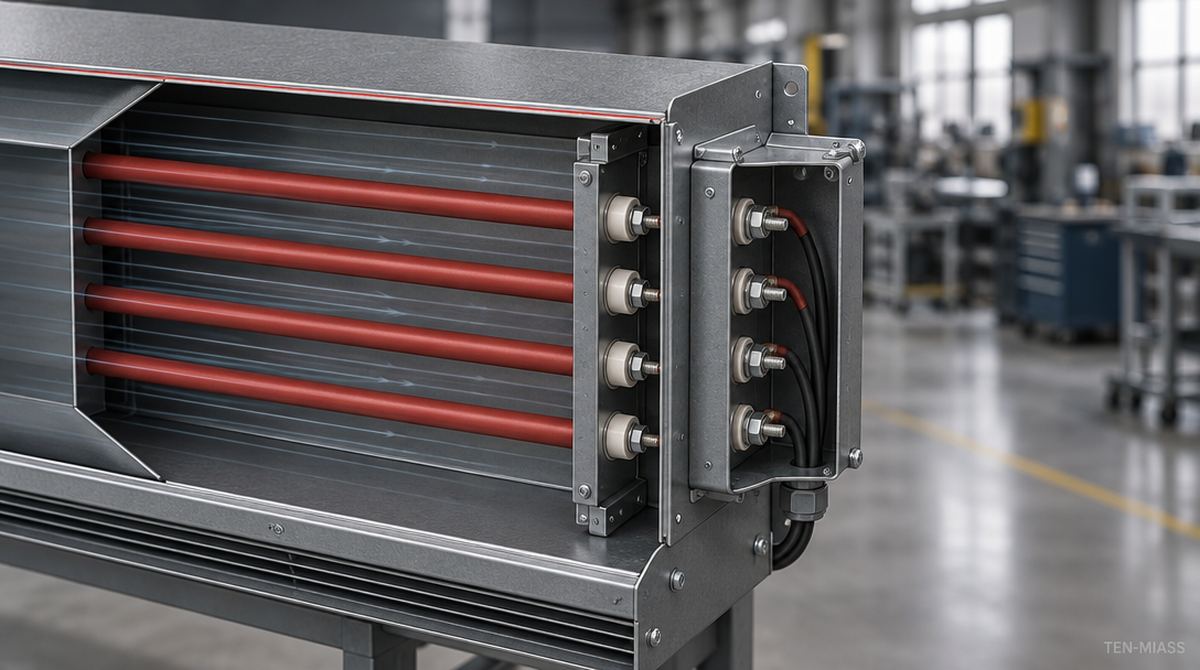

BHC-L08-Т03 это один нагреватель на 3 кВт, 220 В, в корпусе шириной 0,8 м. BHC-B20T12-PS это четыре нагревателя по 3 кВт на общей раме, итого 12 кВт, 380 В, корпус 2,0 м с электронным пультом ПС. Маркировка Ballu BHC сама по себе уже расшифровка комплектации: разбирать завесу, чтобы понять, что внутри, не нужно. Дальше: как это читать и что заказать на замену.

Что означают буквы и цифры в маркировке Ballu BHC

Маркировка электрических завес Ballu собрана из четырёх частей, и каждая часть: конкретный параметр, а не произвольное название.

• Буква после BHC: линейка корпуса. L: лёгкая и компактная серия, M: средняя, B: верхняя линейка с электронным блоком управления (у нас в примере B20T12-PS).
• Двузначное число: ширина корпуса в дециметрах. 08 значит 0,8 м, 20 значит 2,0 м.
• Т и число после неё: суммарная мощность нагревательного блока в киловаттах. Т03 это 3 кВт, Т12 это 12 кВт.
• PS на конце: завеса с электронным блоком и пультом, обычно со ступенчатым регулированием мощности. Без PS управление идёт обычным механическим переключателем на корпусе.

Эта же логика встречается у соседней модели BHC-M15T09-PS: 1,5 м корпуса, 9 кВт, пульт. Подробный разбор U- и W-образных нагревателей для таких завес: в материале ТЭНы для тепловых завес: какие бывают и как не ошибиться при замене.

Таблица подбора: что внутри каждой модели

Цифры в таблице показывают типовую конфигурацию для этой ширины корпуса и этой суммарной мощности, собранную по тому же принципу, что и у других моделей линейки BHC. Заводская партия со временем меняется, и число элементов на конкретном экземпляре может отличаться на одну позицию. Сверяйте по факту: снятому нагревателю или шильдику внутри корпуса, не только по маркировке на передней панели.

Пример расчёта: почему у короткой завесы меньше мощности

Мощность нагревателя под бак воды считают по формуле P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур, t это время нагрева в часах. Для завесы эта формула не работает: вода нагревается часами в замкнутом объёме, а воздух проходит сквозь нагреватель за доли секунды, и теплоёмкость у него в 3,5 раза ниже, чем у воды на тот же объём.

Для воздуха применяется другой коэффициент: P(кВт) ≈ 0,00033 × V(м³/ч) × ΔT. Возьмём для примера компактную завесу шириной 0,8 м с расходом вентилятора около 500 м³/ч и перепадом температур 25°C (с −5°C на улице до +20°C на выходе):

P = 0,00033 × 500 × 25 = 4,1 кВт

У BHC-L08-Т03 по марке 3 кВт, это чуть меньше расчётного значения, и ничего страшного: завеса не обязана держать максимальный перепад на полном расходе воздуха, часть эффекта даёт сам поток на средней скорости вентилятора. Если объект стоит в регионе с перепадом за минус 30°C, тройки киловатт на 0,8 м не хватит, там нужна либо модель мощнее, либо завеса с водяным теплоносителем, не электрическая.

Что прислать, чтобы не ошибиться с аналогом

Для точного подбора нужны пять вещей:

1. Полная маркировка с шильдика на корпусе завесы (BHC-...).
2. Фото снятого нагревателя рядом с линейкой: длина между выводами и диаметр трубки.
3. Число нагревательных элементов внутри секции, если видно при осмотре.
4. Напряжение питания: три провода на вводе значит 220 В, четыре-пять проводов значит 380 В.
5. Тип крепления: кронштейны, прижимная планка или резьба на конце трубки.

Подробнее о том, как собрать эти данные по фото без разборки всей завесы, рассказано в статье воздушный ТЭН для тепловой завесы: производство по чертежу заказчика. Фото присылайте в WhatsApp на +7 (919) 405-21-39, ответим в рабочее время в тот же день.

Три ошибки при заказе аналога для Ballu BHC

Главная ошибка: заказывать нагреватель по суммарной мощности на корпусе, а не по мощности одного элемента.

• Просят «ТЭН на 12 кВт» для BHC-B20T12-PS. Внутри нет цельного элемента на 12 кВт, там четыре отдельных нагревателя по 3 кВт на общей раме. Заказ одной детали на всю мощность просто не встанет в посадочные места.
• Путают напряжение элемента с напряжением завесы. У трёхфазной модели 380 В каждый нагреватель подключён на свою фазу, а не на все 380 В сразу. Элемент на полные 380 В в эту схему сгорит за секунды.
• Меряют длину по ширине корпуса, а не по самому нагревателю. Трубка всегда короче корпуса на крепёжные зазоры с двух сторон, у BHC эта разница обычно 20-40 мм на сторону. Заказ по ширине корпуса целиком даёт нагреватель, который физически не входит в секцию.

Частые вопросы

Цены указаны по калькулятору на уровне «норма» при закупке от 10 шт. Точный расчёт по вашему фото или чертежу.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
