Завеса над воротами склада отработала три зимы и сломалась в конце октября. Сервисный центр осмотрел, сказал: «ТЭН перегорел, замена корпуса 8 500 рублей». Это при том, что сам нагреватель внутри стоит 2 000 рублей, остальное — работа и накрутка за «фирменную деталь».
Ситуация типичная. Китайские завесы Ballu, Тепломаш, Тепловей комплектуются нестандартными ТЭН, которые официально не продаются отдельно. Сервис об этом знает и выставляет счёт за корпус целиком. Мы делаем точный аналог по параметрам за 1-3 тыс. рублей.
Как устроен ТЭН в тепловой завесе

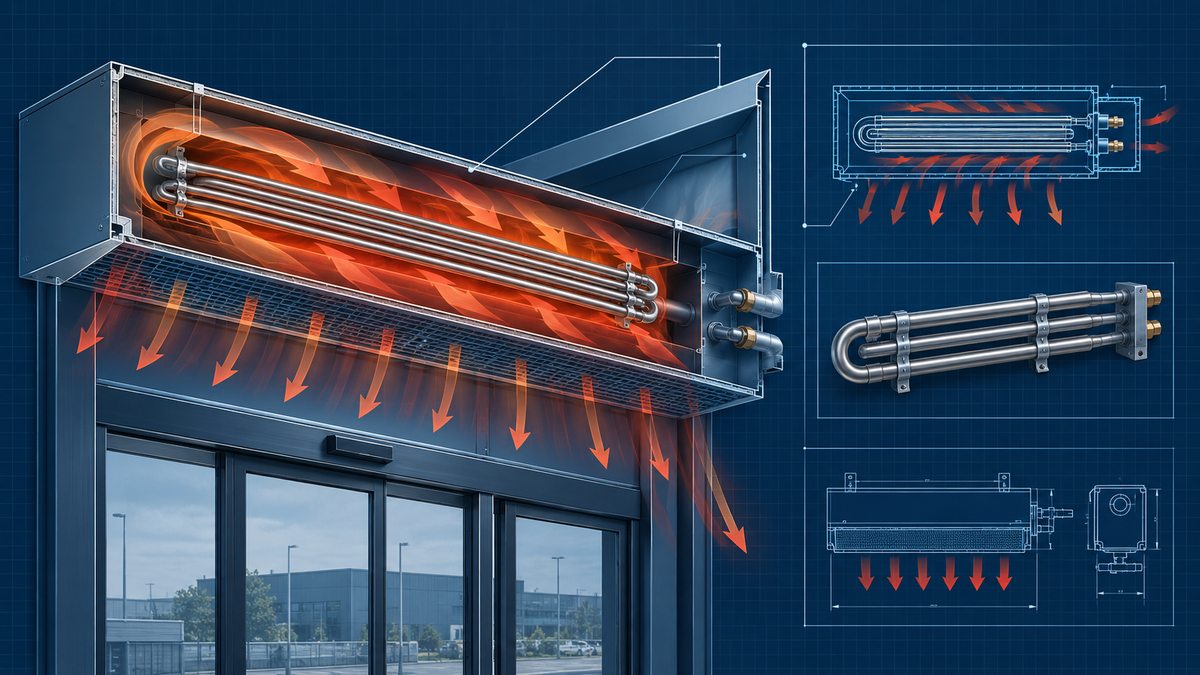

Тепловая завеса — это корпус с вентилятором и нагревателем. Вентилятор гонит воздух через нагревательную секцию, ТЭН отдаёт тепло, на выходе получается поток 30-50 °C. Такой поток закрывает проём «воздушным барьером» между улицей и помещением.
Ключевая особенность воздушного режима: оболочка ТЭН при работе нагревается до 150-300 °C, но воздушный поток постоянно её охлаждает. Поэтому нагреватель не перегорает даже при мощности 6-12 кВт. Если вентилятор выключить, а нагрев оставить — ТЭН сгорит за несколько минут. Это первая и самая частая причина поломки.
Параметры ТЭН по длине и мощности завесы
Длина ТЭН = длина корпуса завесы минус 20-30 мм на крепёжные зазоры с каждой стороны. Мощность привязана к ширине проёма.
| Длина завесы | Длина ТЭН (примерная) | Мощность | Диаметр ТЭН | Напряжение |
|---|---|---|---|---|
| 0.9 м (900 мм) | 860 мм | 2-3 кВт | 8-10 мм | 220 В |
| 1.2 м (1200 мм) | 1160 мм | 3-4 кВт | 10-12 мм | 220 В |
| 1.5 м (1500 мм) | 1460 мм | 4-6 кВт | 10-12 мм | 220 / 380 В |
| 2.0 м (2000 мм) | 1960 мм | 6-9 кВт | 12-16 мм | 380 В |
| 3.0 м и более | под замер | 9-12 кВт | 16 мм | 380 В |
Завесы на 380 В чаще встречаются в промышленных воротах и в торговых центрах, где подведена трёхфазная сеть. Бытовые и офисные варианты почти всегда 220 В.
Пример расчёта: завеса Ballu BHC-M15T09-PS, 1500 мм, 9 кВт
Корпус 1500 мм, внутри три ТЭН параллельно по 3 кВт каждый, подключение 220 В, диаметр оболочки 10 мм, длина каждого нагревателя 1460 мм. Крепёж — фигурные кронштейны под диаметр 10 мм, не стандартная резьба.
Для замены: три ТЭН по 3 кВт, 220 В, сталь 10, d=10 мм, L=1460 мм, тип крепежа — по фото или шаблону. Стоимость комплекта — от 4 500 до 6 000 рублей в зависимости от крепежа.
Три ошибки при заказе воздушного ТЭН
- Путают воздушный и водяной ТЭН. Водяной имеет резьбу G3/4" или G1" на концах. Его крепёж и посадочные размеры под другой корпус. В завесу не встанет.
- Заказывают без учёта напряжения сети. ТЭН на 380 В в сеть 220 В даст четверть мощности и будет греть слабо. ТЭН на 220 В в сеть 380 В сгорит за несколько секунд.
- Берут по длине корпуса, а не по длине ТЭН. Нагреватель всегда короче внешнего корпуса на зазоры крепления. Разница 20-80 мм в зависимости от модели.
Что прислать для расчёта
Если старый ТЭН цел — достаточно фото с линейкой и перечня параметров. Если уже разрушен — поможет шильдик с корпуса завесы и фото нагревательного отсека изнутри.
- Длина ТЭН (мм), или внутренняя длина нагревательной секции
- Диаметр оболочки (мм)
- Мощность (кВт) и напряжение (В)
- Тип крепежа: фото концов нагревателя, как он держится в корпусе
- Количество ТЭН в одном корпусе
- Марка и модель завесы (если известна — ускоряет поиск аналогов)
Фото присылайте в WhatsApp на +7(919)405-21-39. Ответим в рабочее время в тот же день, уточним параметры и назовём стоимость.
